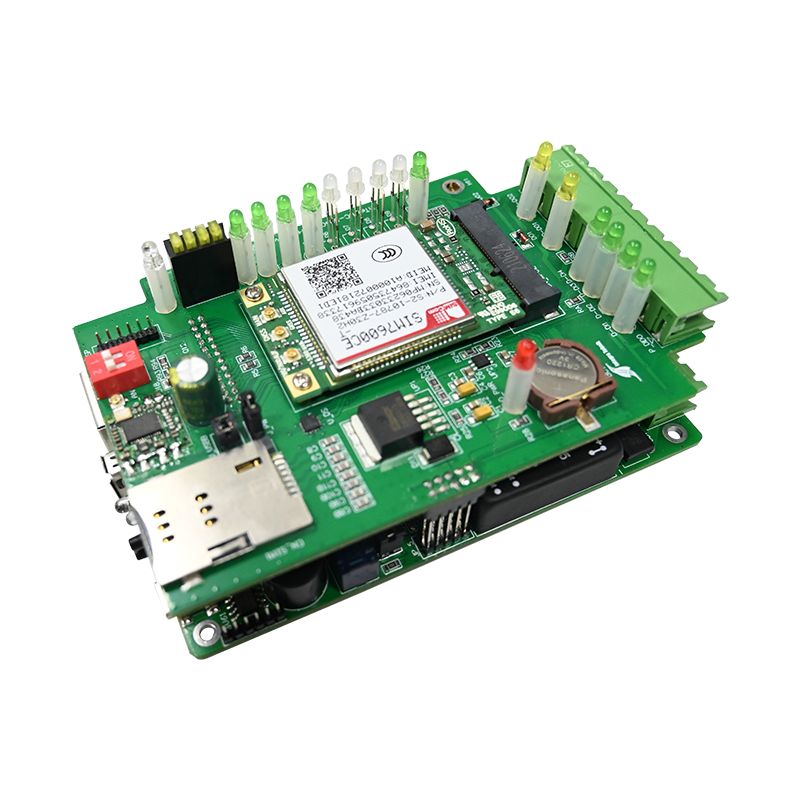

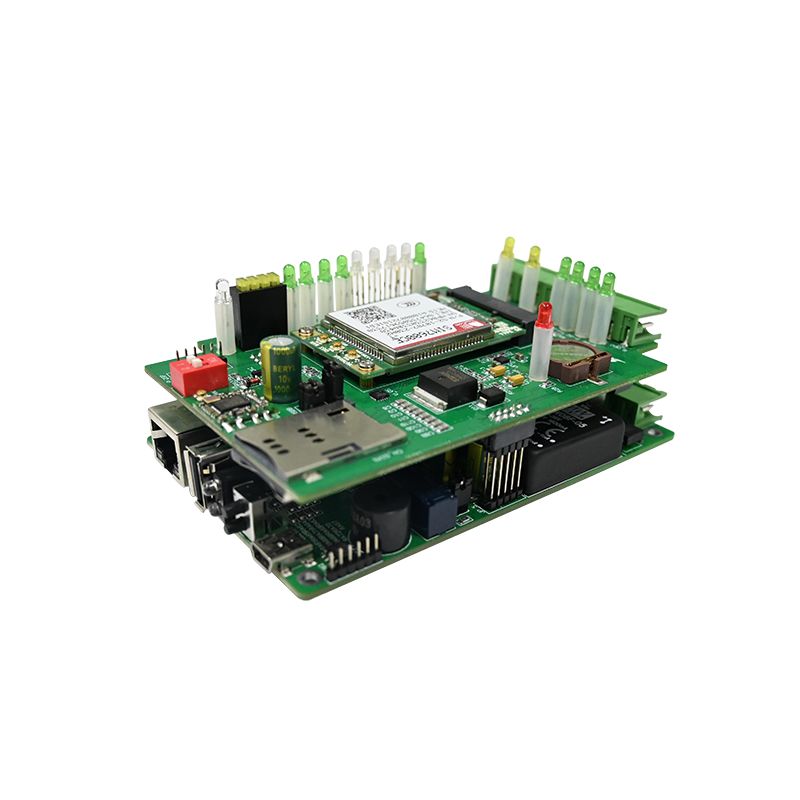

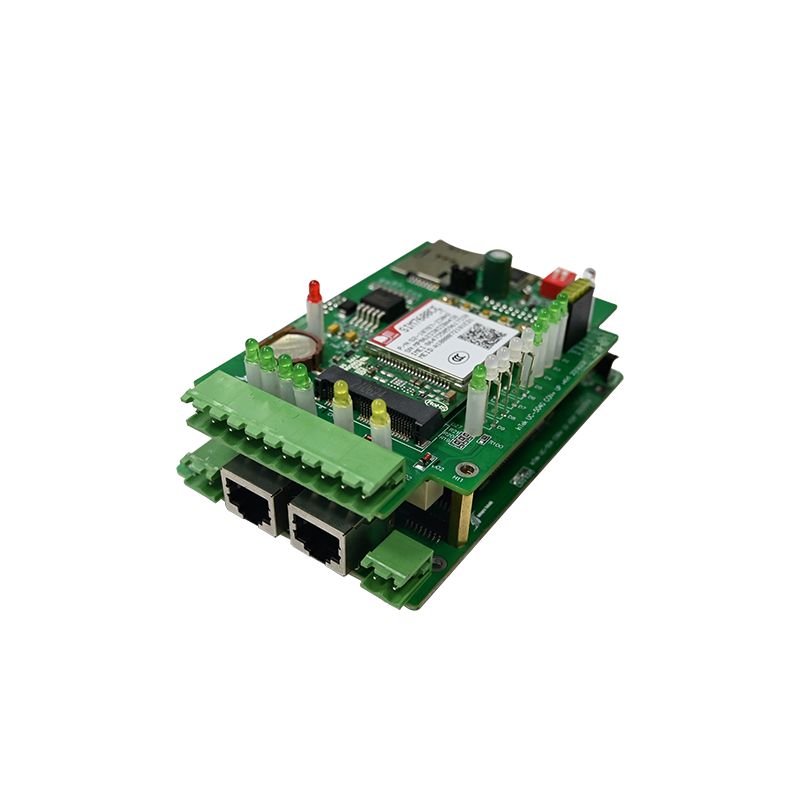

Åtkomstkontroll PCBA

UNIXPLORE-åtkomstStyr PCBAär utvecklad för varumärken för säkerhetsutrustning, integratörer av passerkontrollsystem och leverantörer av intelligenta byggnadslösningar som söker pålitliga och skalbara elektroniska passerkontrolllösningar. Denna PCBA för åtkomstkontroll av kommersiell kvalitet kombinerar snabb autentiseringsbehandling, stabil reläkontroll, krypterad kommunikation och flexibel offlinehantering till en kompakt och hållbar PCB-plattform.

Vad är en åtkomstkontroll PCBA?

En åtkomstkontroll PCBA är den elektroniska hjärnan inuti kortläsare, knappsatser, biometriska skannrar och dörrkontroller. Den bearbetar autentiseringsdata, fattar autentiseringsbeslut och utlöser låsmanöverdon. Till skillnad från kort för allmänna ändamål måste en PCBA hantera kryptering av säkerhetsklass, felsäker relälogik och oavbruten ström under korta avbrott.

Att välja fel PCBA för åtkomstkontroll leder till dörrstötar som inte låser sig, autentiseringsuppgifter som tar sekunder att verifiera eller slutföra systemlåsningar under perioder med hög trafik.

Kärnfunktioner för en åtkomstkontroll PCBA

• Autentiseringsavläsning – Wiegand, OSDP eller seriell inmatning från RFID/hid-kortläsare
• Autentiseringslogik – Inbyggd databas (offline) eller relä till värdkontroller
• Relästyrning – Torra kontaktutgångar för magnetlås eller elektriska slutstycken
• Ingångsövervakning – Dörrlägessensor (reedomkopplare) och begäran-att-utgång (REX)-knapp
• Anti-manipuleringsdetektering – Kapslingens öppen sensor och minnesabotageskydd

Typisk Apapplikationer

Detaljerade tekniska parametrar

Följande specifikationer representerar en PCBA för åtkomstkontroll av kommersiell kvalitet som är lämplig för kontor, lägenheter och industrianläggningar.

Elektriska egenskaper

Ingångs- och utgångsgränssnitt

Minne och användarkapacitet

Fysiska och miljömässiga

• Brädans mått – 85 mm x 55 mm (standard) eller 100 mm x 70 mm (med kapsling)
• Montering – Fyra 3,5 mm hål för avstånd
• Drifttemperatur – -20°C till +65°C
• Förvaringstemperatur – -40°C till +85°C
• Fuktighetstolerans – 10 % till 90 % relativ luftfuktighet (icke-kondenserande)
• Batteribackup – Valfri 3,7V Li-ion eller 12V bly-syra laddningskrets

Säkerhetsfunktioner

• Kryptering – AES-128 för OSDP-kommunikation
• Sabotagedetektering – Öppna kapsling utlöser relälåsning och larmutgång
• Watchdog-timer – Automatisk återställning efter 5 sekunders processorlåsning
• Flash-minnesskydd – Checksumverifiering vid uppstart

Hur denna åtkomstkontroll PCBA jämförs

Vanliga frågor om åtkomstkontroll PCBA

Dessa tre frågor ställs av säkerhetssystemintegratörer, anläggningschefer och maskinvaruingenjörer som utvärderar lösningar för åtkomstkontroll PCBA.

Fråga 1: Vad är skillnaden mellan felsäkra och felsäkra reläkonfigurationer på en åtkomstkontroll PCBA, och vilken ska jag använda?

Svar:Skillnaden avgör om dörrar låses eller låses upp under ett strömavbrott. Felsäkert (även kallat power-to-open) innebär att reläet måste vara strömsatt för att låsa upp dörren. När strömmen bryts återgår reläet till viloläge, vilket håller dörren låst. Detta används för säkerhetsdörrar, serverrum och kontanthanteringsområden där det är viktigare att hålla inkräktare ute än att de är lätta att komma ut. Felsäker (power-to-lock) betyder att reläet måste vara strömsatt för att låsa dörren. När strömmen bryts låses dörren upp automatiskt. Detta krävs av brandkoder för nödutgångar, trapphusdörrar och alla utträdesvägar dit människor måste fly under ett strömavbrott. De flesta PCBA-kort för åtkomstkontroll har ett torrt kontaktrelä konfigurerat som Form C (COM, N/O, N/C). För felsäkring, anslut låset till N/O-uttaget. För felsäker, anslut låset till N/C-terminalen. Verifiera alltid lokala brandkoder innan du väljer – NFPA 101 kräver felsäker på alla utgående dörrar i kommersiella byggnader. För dörrar som kräver både säkerhet och brandöverensstämmelse, använd ett felsäkert lås plus en batteribackuppanel som håller passerkontroll-PCBA-strömmen i 4-8 timmar efter strömavbrott.

Fråga 2: Kan denna åtkomstkontroll PCBA fungera offline utan nätverksanslutning, och hur många användare kan den lagra lokalt?

Svar:Ja. Denna PCBA fungerar helt offline i fristående läge. Alla användaruppgifter, åtkomstscheman och händelseloggar lagras i flashminnet ombord. Standardkonfigurationen rymmer 1 000 användare med 10 000 händelseloggar utan extra kostnad. En utökad version (kan uppgraderas via firmware) rymmer 10 000 användare och 50 000 händelser. Offlinedrift kräver en programmeringsenhet för att initialt ladda användarna – antingen ett dedikerat masterkort (första kortet som programmeras definierar administratörsbehörigheter), en trådbunden knappsats ansluten till en extra ingång eller en tillfällig bärbar datoranslutning via konfigurationsporten (TTL eller RS-232). När den väl har programmerats, fattar åtkomstkontroll PCBA autentiseringsbeslut lokalt på under 50 millisekunder. Inget moln, ingen värddator, ingen Ethernet-kabel krävs. Detta gör offline-PCBA-designer idealiska för fjärrportar, byggsläp och små kontor där det är opraktiskt att köra nätverkskablar. För att hämta händelseloggar från ett offlinekort måste du ansluta en bärbar dator eller använda en bärbar dataöverföringsenhet. Realtidsövervakning kräver en nätverksansluten åtkomstkontroll PCBA med Ethernet eller Wi-Fi.

Fråga 3: Hur kopplar jag en Wiegand-läsare till denna accesskontroll-PCBA, och vad är det maximala kabelavståndet?

Svar:Wiegand-gränssnittet använder tre aktiva signaler: Data 0 (D0), Data 1 (D1) och jord (GND). Vissa läsare kräver också +12V ström. Följ denna ledningstabell:

Maximalt kabelavstånd för Wiegand vid 12V beror på trådtjocklek och kabelkapacitans:

Använd tvinnad, skärmad, partvinnad kabel med dräneringstråd. Anslut endast skärmen till jord vid accesskontroll PCBA-änden (aldrig vid läsaren) för att undvika jordslingor. För avstånd som överskrider dessa gränser, installera en Wiegand-repeater eller växla till OSDP (RS-485), som tillförlitligt når 1 200 meter (4 000 fot). Testa alltid med en lång kabel på bänken innan den slutliga installationen – signalförsämring kan orsaka intermittenta kortläsningar som är svåra att felsöka på plats.

Installation Best Practices för åtkomstkontroll PCBA

Även en högkvalitativ passerkontroll PCBA misslyckas om den installeras felaktigt. Följ dessa riktlinjer.

Monteringsplats

• Inuti det säkra området – Placera styrenheten inom den skyddade zonen (inte ovanför dörren på utsidan)
• Höjd – 1,5 till 1,8 meter för knappsatsåtkomst under programmering
• Kapsling – Använd en låsbar metalllåda för kommersiella installationer
• Separation – Håll växelströmsledningar (120/240V) minst 30 cm borta från lågspänningskablar

Anslutningsriktlinjer för reläer

Vanliga ledningsfel

Testchecklista före implementering

Kör denna sekvens på varje åtkomstkontroll PCBA innan du lämnar bänken.

Bänktestprocedur

1. Applicera 12V DC och mät ström (40-60mA typiskt vid tomgång)
2. Uppvisa ett giltigt kort – reläet ska klicka och lysdioden ändra status
3. Mät kontinuitet över N/O-reläklämmor (ska stänga för programmerad hålltid)
4. Uppvisa ett ogiltigt kort – reläet får inte aktiveras
5. Aktivera REX-ingång – dörren måste låsas upp utan legitimation
6. Öppna höljet – sabotageutgången måste ändra tillstånd
7. Simulera ingången för brandlarm – alla felsäkra reläer måste slås av

Kriterier för godkänd/underkänd

Referens till nyckelspecifikationer

Behåll detta block för upphandling och ingenjörsreferens.

Access Control PCBA – Kommersiell klass

• Ingång: 9-24V DC, 60mA standby
• Läsargränssnitt: Wiegand 26/34-bitars eller OSDP (RS-485)
• Användarkapacitet: 1 000 (standard) / 10 000 (utökad)
• Händelselogg: 10 000 händelser
• Reläer: Lås (5A) + Aux (2A)
• Ingångar: Dörrsensor, REX, brandförregling
• Driftstemperatur: -20°C till +65°C

• Säkerhet: AES-128, vakthund, manipuleringsdetektering
