Grundläggande tillförlitlighetskrav för Baby Monitor PCBA
Tillförlitlighet börjar med specifikationer. Gissa inte spädbarnsrumsförhållandena.
Miljö- och driftsparametrar
ParameterObligatorisk SpecVarför det spelar roll Driftstemperatur0°C till 45°CVärmare i barnkammaren och öppna fönster Fuktighetstolerans10%--90% icke-kondenserande Luftfuktare och dregla Kontinuerlig drifttid72 timmar minimum. Föräldrar glömmer att ladda Droppa överlevnad1,5 m på mattanSmåbarn kasta babyenhet cykelenheter 1% crib nära

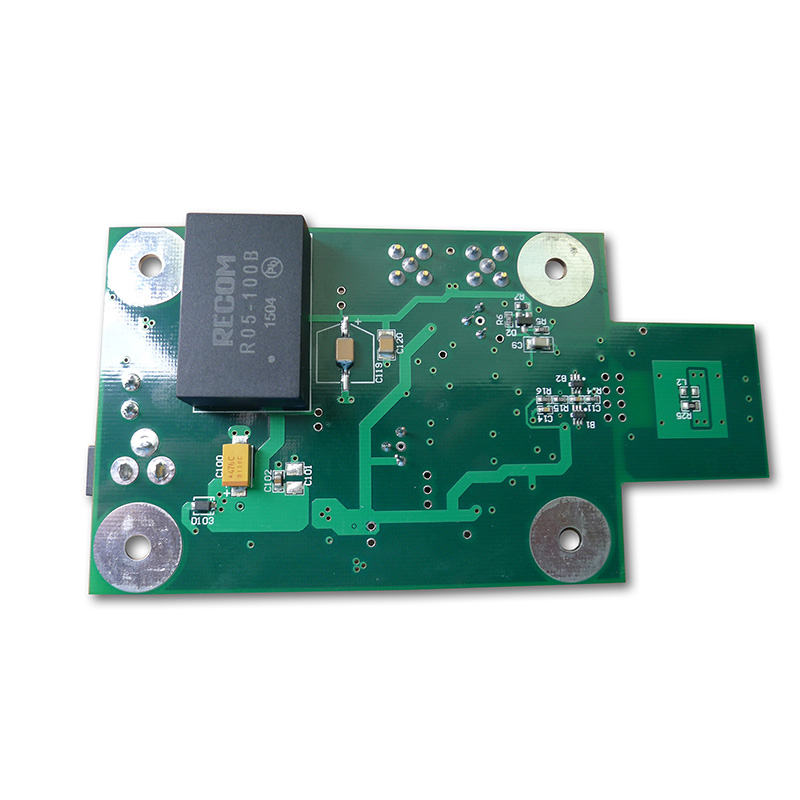

Power Architecture för 24/7-drift
Power Rail KomponentTillförlitlighet Funktion BatteriladdareLinjär laddare med termisk reglering Förhindrar litiumbrand3.3V digitalDC-DC (2 MHz switching)Håller brus över ljudband3.0V RFUltra-lågt brus LDO (10 µVrms)Inga sporrar på 2.4 GHz1.8V gränsskydd CULDO med kort strömgräns CULDO
Kritisk: Lägg till en superkondensator (0,47F, 5,4V) efter batteriskydds-IC. Detta tillåter 10 sekunders inspelning efter låg batterinivå avstängning.
Komponentval för hög MTBF
Mean Time Between Failures (MTBF) för en babymonitor PCBA bör överstiga 50 000 timmar. Nedan finns beprövade val.

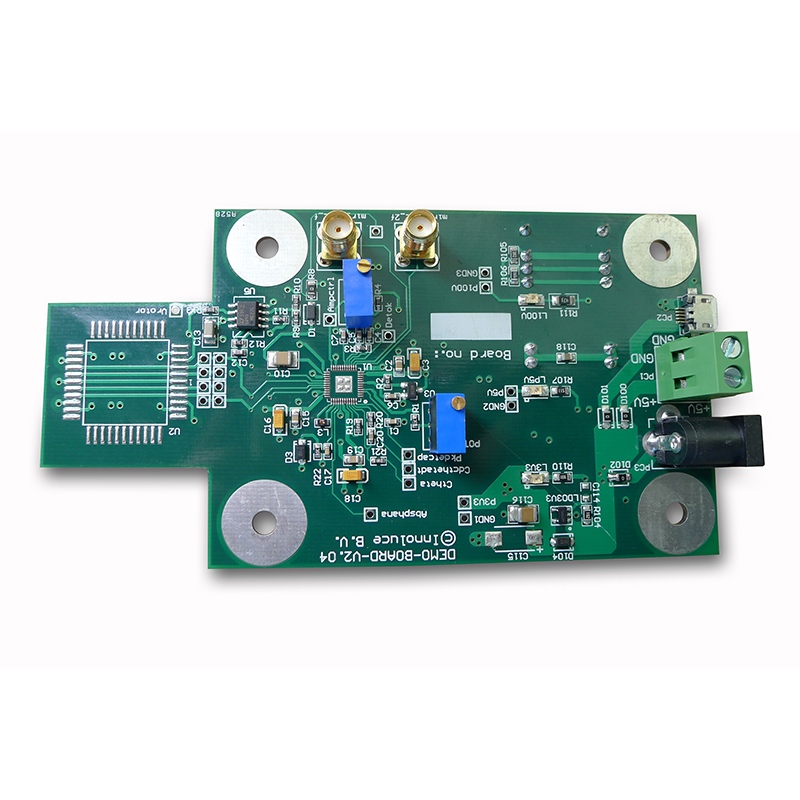

Trådlöst chipset och antenn
Välj ett chipset med:
- Integrerad PA(uteffekt ≤ +10 dBm för att möta säkerhetsstandarder för spädbarn)
- Lyssna-före-prata(undvik störningar med trådlösa telefoner)
- Frekvenshoppning(40+ kanaler)
Chipset FamiljFördel NackdelNordisk nRF52-serieLåg sömnström (0,5 µA)Begränsad videobandbreddSilicon Labs EFR32Utmärkt ADC för ljudStörre paket (QFN48)Texas Instruments CC26xx-40°C till +85°C betygKräver extern balun
Antennval: Använd en slingrande inverterad-F-antenn (MIFA) på PCBA-kanten. Håll 10 mm avstånd från metallföremål (högtalarmagneter, batteripaket).
Ljudingång och bearbetning
KomponentSpecifikation Tillförlitlighet Notera MikrofonMEMS, -38 dBV känslighet Silikonskydd för dreglamotstånd Förförstärkare Förstärkning 40 dB, brus < 5 nV/√HzAC-kopplad med 0,1 Hz HPF (ta bort rumble)VOX-tröskelJusterbar från -40 till -30 dBFSDigital förhindrar (hysterBFSsis) chatteringSpeaker ampClass-D, 1,5 W till 8Ω ferritpärla på utgångsledningar (minska EMI)
Temperaturavkänning (kritisk säkerhetsfunktion)
Placera en termistor (NTC, 10 kΩ vid 25°C) på babyenhetens PCBA nära laddningskretsen. Firmware måste:
- Logga temperatur var 30:e sekund
- Stäng av laddningen vid 50°C
- Skicka trådlös varning till föräldraenheten vid 45°C
PCB-layout för lågt RF-läckage och ljudkvalitet
En bullrig babymonitor PCBA orsakar statisk elektricitet och avhopp. Följ dessa regler.
Lagerstapel och jordning
LayerFunctionConstraintTopRF (antennmatning, chipset)Coplanar vågledare med jordInre 1Kontinuerlig jordInga splittringar under RF-sektionInre 2Ström (3,3V, 1,8V)Ö under varje LDOBottomLjud, knappar, lysdioderHåll digitala spår borta från mikrofoningången
Regel: Placera en 0,1 µF kondensator vid varje strömstift. Använd storlek 0402 för låg induktans.
Ljudisolering av jord
Digital jord och analog jord måste mötas på en enda punkt under codec. Använd ferritpärlor (600Ω vid 100 MHz) mellan jordplan men endast efter att ha verifierat inga jordslingor.
Kolla med oscilloskop: Sondmikrofonutgång under sändning av RF. Buller bör hålla sig under 2 mV topp-till-topp.
Checklista för validering och certifiering
Före produktion, testa varje babymonitor PCBA mot dessa sex standarder.
TestmetodPass/Fail CriteriaAudio dropout Gå 30 meter bort med 3 väggar< 3 dropouts per minut som varar >100 ms Batteridrifttid Kontinuerlig VOX vid 65 dB SPL> 70 timmar för 2000 mAh batteri Laddningssäkerhet Korta batteriterminaler PCBA, går inte in i hiccuper coex-läge. bredvid WiFi-router (2,4 GHz)Ingen permanent desensibilisering DrarmotståndSaltspray på mikrofonporten Ljudet återgår till det normala efter torkning Överurladdning Batterispänning 2,8VMCU stänger av RF, behåller RTC
Vanliga frågor -- Vanliga frågor om pålitlig babymonitor PCBA
F1: Vilket är det vanligaste dolda felet i babymonitor PCBA-design?
A:Mikrofoniskt brus från keramiska kondensatorer placerade nära ljudingången. När babyenheten vibrerar (från en liggmotor eller tappad leksak), genererar dielektriska kåpor av klass 2 (X7R, X5R) piezoelektriska spänningar upp till 5 mV. Detta kopplas in i mikrofonförförstärkaren och producerar hörbara klick eller mullrande. Lösningen är tvåfaldig: 1) Använd C0G (NP0) kondensatorer för all ljudkoppling och frånkoppling i det första förstärkningssteget. 2) Om X7R är oundviklig, rotera fysiskt kondensatorn 90 grader på PCBA så att den mekaniska påfrestningen ligger i linje med elektrodens riktning. Validera alltid med en vibrationstabell vid 20 Hz, 1 Grms.
F2: Hur påverkar valet av batterikemi livslängden på babymonitorns PCBA?
A:Tre kemier ger väldigt olika fellägen:
- Li-ion (18650): Högsta energitäthet men kräver exakt CC/CV-laddning. En saknad sensor för negativ temperaturkoefficient (NTC) leder till termisk rusning. Använd endast med autentiserade batteripaket som innehåller skydds-IC.
- LiFePO4: Säkrare (ingen termisk flykt under 150°C) och längre livslängd (2000 cykler). Men lägre spänning (3,2V nominell) kräver en boost-omvandlare för 3,3V logik, vilket ökar kostnaden och pulserande brus.
- NiMH(lågkostnadsdesign): Mycket förlåtande men lider av minneseffekt. PCBA måste inkludera en urladdningskrets var 30:e cykel för att omkalibrera bränslemätaren. Utan detta sjunker körtiden med 50 % efter 6 månader.
För en pålitlig babymonitor PCBA, välj LiFePO4 för säkerhet eller kvalitet Li-ion med dubbelt överspänningsskydd (IC + PTC).
F3: Kan jag använda samma PCBA-design för både ljud- och videobabymonitorer?
A:Nej, och ett försök med detta introducerar tre specifika tillförlitlighetsproblem:
- Minnesbandbredd-- Endast ljud behöver 64 kB RAM. Video kräver minst 2 MB för komprimerade bildrutor. En delad PCBA med extern RAM lägger till långa spår som misslyckas med ESD-testning.
- RF arbetscykel-- Ljud sänder 10 % av tiden. Video sänder 80 % av tiden. Samma 2,4 GHz PA överhettas i videoläge, vilket minskar förstärkningen med 6 dB efter 20 minuter. Du behöver en termisk via-array under PA för videodesigner.
- Kraftleverans-- Audio babymonitor PCBA toppar vid 200 mA. Videon når en topp vid 600 mA. En vanlig PCB-layout med tunna effektspår (0,25 mm) orsakar spänningsfall som återställer kameramodulen. Videodesigner kräver 0,6 mm spår eller en separat 1A buck-omvandlare.
Bygg två separata PCBA. Audio-only använder ett 2-lagers kort. Video kräver 4 lager med kontrollerad impedans.
Produktionstestning för noll spädbarnsrisk
Varje monterad babymonitor PCBA måste klara:
Teststation Varaktighet Avstötningskriterier Ljudslinga 10 sekunderTHD > 1 % vid 1 kHz Batterisimulator 30 sekunder Laddström > 50 mA under 3,0 VRF-känslighet 5 sekunder Paketfelfrekvens > 1 % vid -95 dBmÖvertemperatur60 sekunder Vilken punkt som helst > 60°C efter full laddning
Final Design Review Checklista
ItemConfirmation SchematicAlla ingångar har ESD-skydd (8 kV kontakt)BOMCkondensatorspänning ≥ 2× förväntad (t.ex. 10V för 5V skena)MekaniskInga höga komponenter (höjd > 4 mm) nära greppområden FirmwareWatchdog-timern återställer MCU om VOX hänger i > 5 minuter och EN 5 minuter Part25Comp. säkerhet)
Att designa en pålitlig babymonitor PCBA innebär att prioritera spädbarnssäkerhet framför kostnadsminskning. En välbyggd bräda fungerar tyst genom tänder och raserianfall. Testa med verkliga barnkammare - maskiner med vitt brus, dimmerljus och mikrovågsugnar. Det är det enda sättet att vinna föräldrarnas förtroende.
