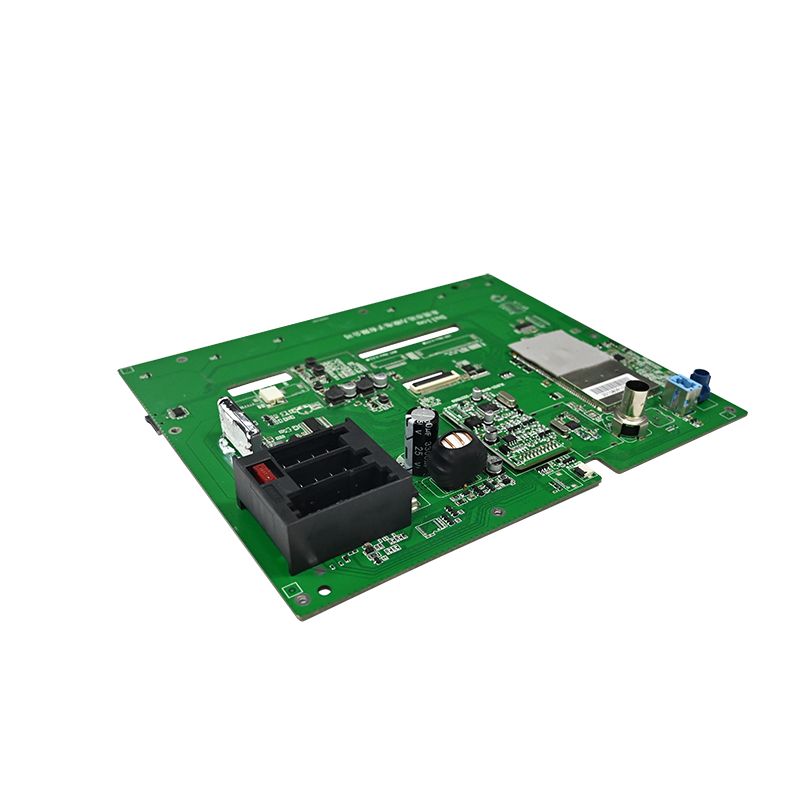

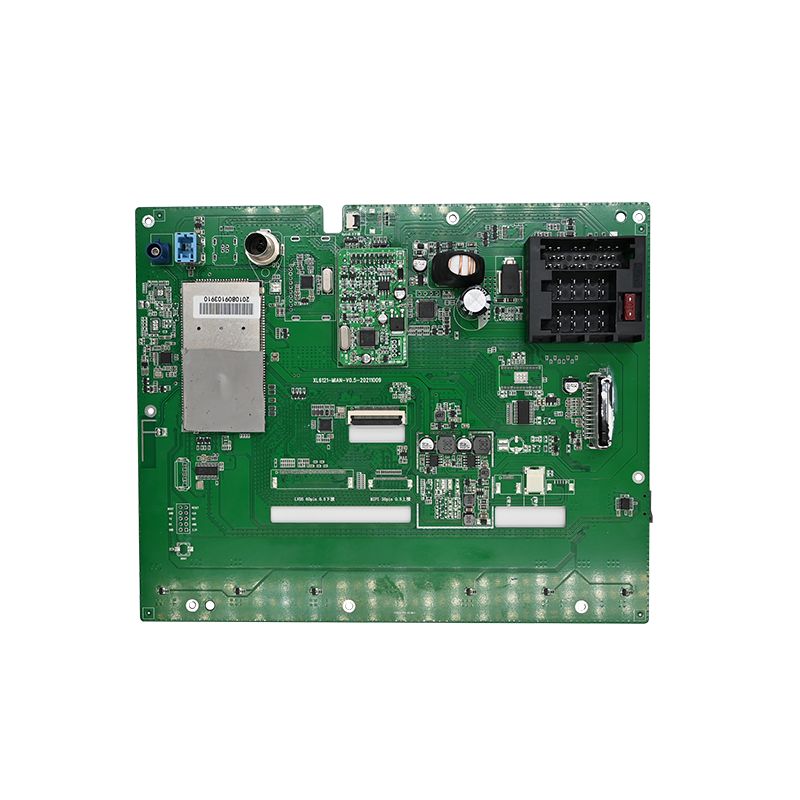

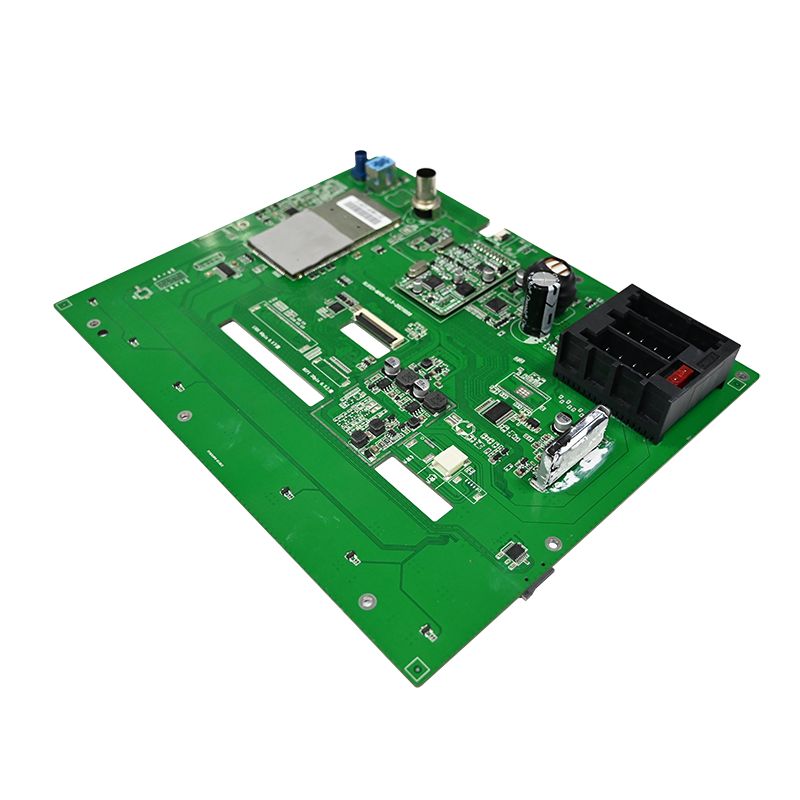

Dash Cam PCBA

Kärnkvalitetsspecifikationer för Dash Cam PCBA

Definiera dessa parametrar innan komponentförsörjning. Varje beslut kommer från termiska och vibrationskrav.

Driftmiljö för fordonsbruk

Termisk förvaltningsbudget

Kritiskt: Sänk alla elektrolytkondensatorer till 50 % spänning vid 105°C. Ett 6,3V-lock på 5V-skena misslyckas inom 6 månader.

Komponentval för högkvalitativ Dash Cam PCBA

Bra kvalitet börjar med bildelar. Komponenter av konsumentkvalitet orsakar fältfel.

Bildsensor och linsenhet

Undvik rullande slutarsensorer utan global återställning. Snabb rörelse ger skevhet som gör tallrikar oläsliga.

Processor och minnesarkitektur

Tillförlitlighetsregel: Använd en separat LDO för DDR-minnesreferensspänningen (VREF). Att knyta den till VDD via resistordelare orsakar bitflip över 70°C.

Strömförsörjningskedja (mest kritisk)

En dash cam PCBA misslyckas här mer än någon annanstans.

Injicera 200 mVpp rippel vid 100 kHz på 12V ingång. Videon bör inte visa några horisontella streck.

PCBA-layout för signalintegritet och värmespridning

Layout avgör om en dash cam PCBA registrerar tillförlitligt eller låser sig i trafiken.

Rekommendation för lagerstapel (minimum 6 lager)

Kritiska routingregler

DDR3L-spår – 50Ω ±10 % impedans, grupp 8 spår inom 0,5 mm längd
MIPI CSI (sensor till SoC) – differentialpar, längdfelmatchning < 0,2 mm
SD-kortplats – serie 22Ω-motstånd nära SoC för översvängningskontroll
Kristall (27 MHz) – skyddsring med jordade vias, inget strömplan under

Tillverkningsprocesskontroller för konsekvens

Dash cam PCBA av hög kvalitet kräver statistisk processkontroll (SPC) på varje linje.

Löd klistra in och återflöde

Optisk och röntgeninspektion

AOI (automatiserad optisk) – kontrollerar komponentpolaritet, lödbryggor, lyfta ledningar
AXI (röntgen) – obligatoriskt för BGA-paket (SoC och DRAM). Tomrumsförhållande under boll < 25 %
ICT (in-circuit test) – verifierar kraftskenor, klockor och återställningssignaler innan firmware blinkar

Valideringstester före massproduktion

Varje mönsterkorts-PCBA-design måste klara dessa sex tester.

FAQ – Vanliga frågor om Dash Cam PCBA-kvalitet

F1: Varför misslyckas många dash cam PCBA-designer efter 6 månaders parkeringsläge?
S: Det primära felet är superkondensator eller batteriförsämring från kontinuerlig toppladdning vid hög värme. Parkeringsläget håller instrumentpanelens PCBA aktiv i 12+ timmar dagligen vid 60–80°C vindrutetemperaturer. Tre specifika fel uppstår:
1. Superkondensator ESR-höjning – Standard 2,7V/10F kapslar ökar ekvivalent serieresistans från 50 mΩ till över 1Ω efter 2000 timmar vid 70°C. Detta förhindrar den sista filspolningen när tändningen avbryts. Använd superkapslar för fordon klassade vid 85°C med initial ESR < 30 mΩ.
2.LDO termisk avstängning – 3,3V LDO driver rörelsedetektering när den är parkerad. Utan en dedikerad buck-omvandlare (90 % effektiv mot 60 % för LDO) överstiger kopplingstemperaturen 125°C. Byt till en synkron buck med spritt spektrum.
3.RTC-batteriläckage – Knappcellsbackupbatterier (CR1220) läcker elektrolyt över 80°C, vilket korroderar spår i närheten. Byt ut mot en 0,1F superkondensator för RTC-backup – ingen risk för läckage.
Verifiera alltid parkeringsläget med värmekamera efter 4 timmar i en 50°C ugn.

F2: Hur påverkar placeringen av PCBA-komponenter nattvideokvaliteten i instrumentpanelskameror?
S: Komponentplacering påverkar kopplingen av elektriskt brus till bildsensorns analoga kraft- och klockledningar. Tre placeringsregler påverkar direkt nattfilm:
Håll växlande regulatorer 30 mm bort från sensorn – 2 MHz-rippeln från en DC-DC-omvandlare kopplas in i sensorns 2,8V analoga skena om spåren går parallellt. Mät med en spektrumanalysator – alla utlöpare över -85 dBV vid pixelklockfrekvensen skapar vertikal bandning i svagt ljus.
Separat digital I/O från MIPI-banor – SD-kortdatalinjer (upp till 200 MHz övertoner) strålar in i den differentiella MIPI-klockan när de dirigeras på intilliggande lager. Lägg till ett jordat via staket mellan SDIO och MIPI regioner.
Placera urkopplingslock inom 1 mm från sensorn – Ett 4,7 µF keramiskt lock vid varje strömstift absorberar högfrekvent brus. Kepsar längre än 2 mm ökar bruset med 15 dB, synliga som horisontella ränder i skuggor.
En vällagd dash cam PCBA producerar ren nattvideo där registreringsskyltar är läsbara vid 5 lux. Dålig layout lägger till artefakter som misslyckas med rättsmedicinsk granskning.

F3: Kan jag använda samma dash cam PCBA för främre och bakre kameror?
S: Nej, på grund av tre hårdvaru skillnader som inte kan lösas enbart med firmware:
Objektivfokusavstånd – Främre kameror kräver oändlig fokus (3 meter till horisonten). Bakre kameror behöver nära fokus (0,5 meter till stötfångaren) för halvkombi interiörer. Linshylshöjden skiljer sig med 1,2 mm. En vanlig PCBA med justerbar linshållare kostar mer än två dedikerade designs.
Bildsensororientering – Främre kameror är monterade upprätt. Bakre kameror monteras ofta upp och ned (headliner till glas). Sensorn läser av pixlar uppifrån och ned. Att vända bilden digitalt lägger till en 1-bilds latens (33 ms vid 30 fps), vilket orsakar synkroniseringsfel i tvåkanalsinspelningar. Inställningen för hårdvaruväxling via register kräver olika sensorkonfigurationsfiler.
Termisk miljö – Bakre vindruta tar emot 30 % mindre solenergi än främre. En frontoptimerad PCBA med aggressiv kraftstrypning kanske aldrig kopplar in kylning på baksidan, vilket leder till att kondensatorernas åldrande inte matchar. Två års drift visar att den främre enheten misslyckas innan den bakre.
Designa istället ett gemensamt moderkort med två mezzaninsensorkort. Basen för dashcam PCBA håller processor och ström. Varje sensorkort har sitt eget linsfäste, orienteringsstift och tjocklek på termisk dyna. Detta tillvägagångssätt minskar totala SKU:er samtidigt som bildkvaliteten bevaras.

Produktionsavkastningsmål för god kvalitet

En dashcam PCBA av god kvalitet överlever tre år av dagliga temperatursvängningar, vibrationer och spänningstransienter. Designa med fordonsnedstämpling, validera med termisk bildbehandling och granska varje produktionsparti. Detta tillvägagångssätt levererar instrumentbrädor som fångar ögonblicket som betyder något.
