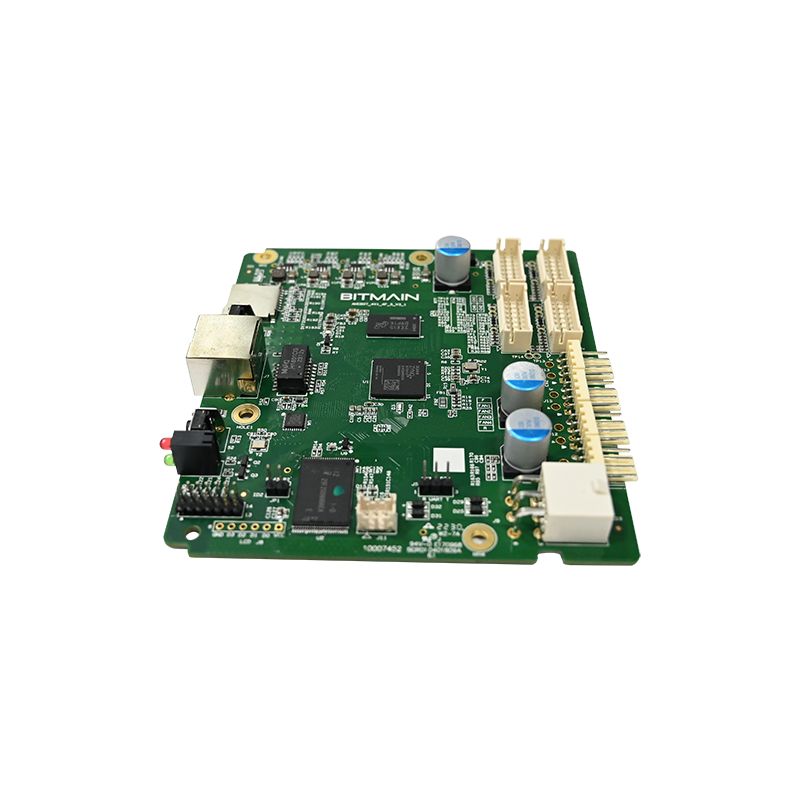

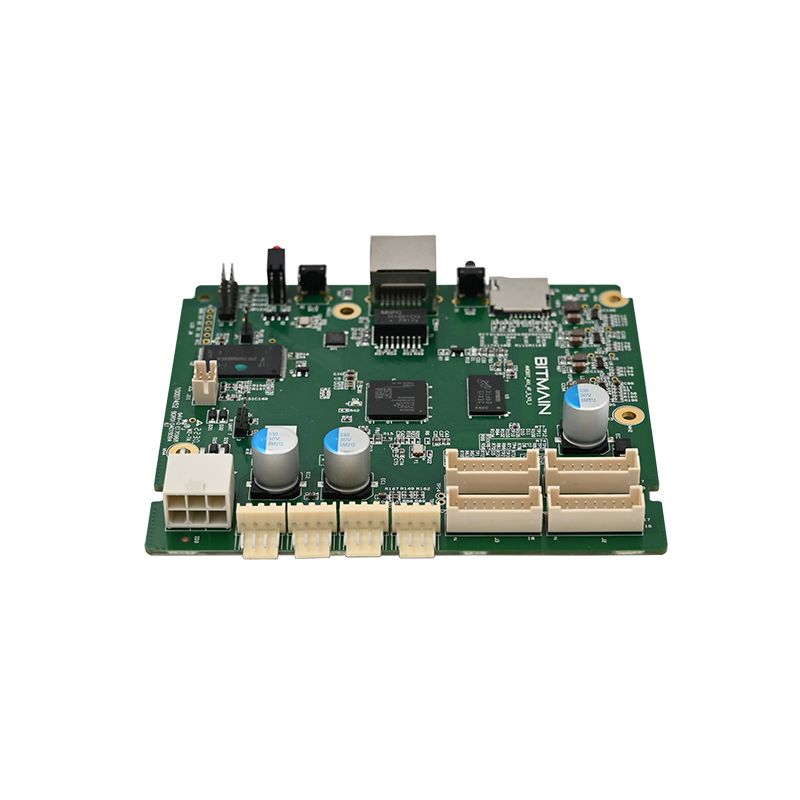

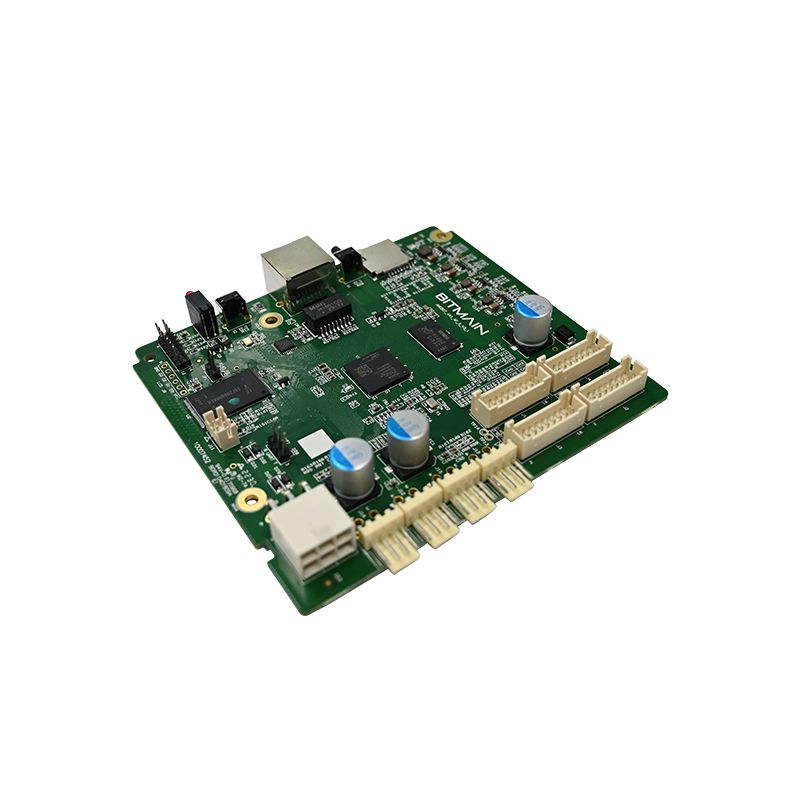

Rörelsesensor PCBA

Vad är en rörelsesensor PCBA?

En rörelsesensor PCBA är ett tryckt kretskort som är designat speciellt för att detektera rörelse med infraröda, mikrovågs- ​​eller ultraljudsgivare. Till skillnad från PCBA för allmänna ändamål kräver rörelsesensorkort låg strömförbrukning, snabb väckningsrespons och brusfiltrering för att undvika falska triggers.

Ingenjörer väljer en rörelsesensor PCBA baserat på tre parametrar: detektionsområde, typ av utsignal och driftsström. Fel val leder till frekventa falska larm eller missade upptäckter.

Kärnkomponenter i en rörelsesensor PCBA

Varje rörelsesensor PCBA innehåller dessa fem funktionsblock:

· Sensorelement – PIR (pyroelektrisk), mikrovågsdoppler eller ultraljudsgivare

· Analog frontend – Operationsförstärkare med bandpassfilter

· Komparator – Tröskeldetektor med hysteres

· Tidslogik – Justerbar hålltid och spärrperiod

· Utsteg – Relä-, transistor- eller signal på logisk nivå

Typiska applikationer

Detaljerade tekniska parametrar för denna rörelsesensor PCBA

Följande specifikationer representerar en typisk högpresterande rörelsesensor PCBA som används i säkerhetsprodukter för kommersiella och bostäder.

Elektriska egenskaper

Detektionsprestanda

Fysiska och miljömässiga specifikationer

· Bredmått – 32 mm x 28 mm (standard) eller anpassad

· Monteringshål – Två 3 mm diameter, 25 mm från mitt till mitt

· Driftstemperatur – -20°C till +70°C

· Förvaringstemperatur – -40°C till +85°C

· Fuktighetstolerans – 95 % RH icke-kondenserande

· Konform beläggning – Valfritt (för utomhusbruk eller fuktig användning)

Justerbara inställningar (DIP Switch eller Jumper)

De flesta rörelsesensorers PCBA-designer inkluderar användarkonfigurerbara parametrar:

Hur denna rörelsesensor PCBA jämförs med konkurrerande konstruktioner

Alla PCBA-kort för rörelsesensorer fungerar inte lika i verkliga förhållanden. Tabellen nedan visar kritiska skillnader.

Rörelsesensor PCBA FAQ – Tekniska svar

Dessa tre frågor ställs varje vecka av hårdvaruingenjörer, integratörer och inköpsspecialister som utvärderar PCBA-lösningar för rörelsesensorer.

Fråga 1: Vad är skillnaden mellan PIR-, mikrovågs- ​​och dubbelteknologiska rörelsesensor-PCBA-designer – och vilken ska jag välja?

Svar: En PIR (passiv infraröd) rörelsesensor PCBA upptäcker förändringar i infraröd strålning från rörliga kroppar. Den förbrukar mycket låg ström (15-30µA standby) men är känslig för temperaturgradienter och kan utlösa fel från HVAC-ventiler eller solljus. En mikrovågsrörelsesensor PCBA avger lågeffekt RF (vanligtvis 5,8 GHz eller 10,525 GHz) och mäter dopplerskifte. Den detekterar genom plasthöljen och ignorerar temperatur, men förbrukar högre ström (15-25mA) och kan penetrera väggar, vilket orsakar falsk detektering från intilliggande rum. En dubbelteknologisk rörelsesensor PCBA innehåller både PIR- och mikrovågssensorer och utlöses endast när båda upptäcker rörelse. Detta eliminerar nästan alla falsklarm men ökar kostnaden och standbyströmmen (2-5mA). Valguide: För batteridrivna utomhuslampor, välj endast PIR. För närvarodetektering inomhus där falska utlösare är oacceptabla, välj dual-tech. För automatiska dörrar där hastigheten är viktigare än energianvändningen, välj enbart mikrovågsugn. De flesta kommersiella rörelsesensorers PCBA-designer använder PIR med avancerad signalfiltrering som den bästa balansen mellan kostnad, kraft och tillförlitlighet.

Fråga 2: Hur justerar jag detektionsområdet och hålltiden på denna rörelsesensor PCBA, och kan dessa inställningar ändras utan att ta bort kortet från dess hölje?

Svar: Denna rörelsesensor PCBA tillhandahåller tre metoder för justering. Först, inbyggda potentiometrar: en märkt "SENS" (känslighet) justerar detektionsområdet från 3 meter (helt moturs) till 12 meter (helt medurs). En andra märkt "TIME" justerar hålltiden från 5 sekunder till 10 minuter. För det andra, DIP-switchar: de flesta kort inkluderar en 4-lägesbrytare för grova inställningar av hålltid, ljuströskel och utgångspolaritet. För det tredje, för fjärrjustering, inkluderar vissa rörelsesensor-PCBA-designer en digital ingång som accepterar externa potentiometrar eller 0-10V styrsignaler. För justeringar utan att öppna höljet, specificera en rörelsesensor PCBA med en fjärrkontrollmottagare (38kHz IR eller 433MHz RF) – detta lägger till cirka 1,50 USD till BOM-kostnaden. Utan fjärrjustering måste du öppna höljet och använda en liten skruvmejsel för att vrida potentiometrarna. Justera alltid känsligheten efter montering på sin slutliga plats, eftersom de omgivande väggarna och golvmaterialet påverkar detektionsområdet. Börja med känsligheten på 50 % och öka endast om täckningsluckor finns.

Fråga 3: Vad är den typiska falska utlösningsfrekvensen för denna rörelsesensor PCBA, och hur minskar temperaturkompensation falsklarm?

Svar: I en korrekt installerad applikation (inget direkt solljus på linsen, inga värmeventiler inom 2 meter, inga stora glasfönster som reflekterar rörlig trafik), uppnår denna rörelsesensor PCBA en falsk triggerfrekvens på mindre än en händelse per 200 detekteringar. Utan temperaturkompensation kan en PIR-rörelsesensor PCBA falskt utlösa när omgivningstemperaturen närmar sig mänsklig hudtemperatur (ungefär 37°C eller 98°F). Vid 30°C rumstemperatur sjunker signal-brusförhållandet med 60 % jämfört med 20°C. Denna rörelsesensor PCBA inkluderar en inbyggd termistor som är ansluten till en kompensationskrets som ökar förstärkningen med 2,5 % för varje 1°C över 25°C. Vid 35°C är förstärkningen 25 % högre än vid 25°C, vilket återställer detektionskänsligheten. Kompensationen minskar även förstärkningen vid låga temperaturer (under 10°C) för att förhindra falska triggers från kalldrag. Fältdata från rörelsesensor PCBA-installationer i klimat i Mellanöstern (utomhustemperaturer som når 45°C) visar en 78% minskning av störningslarm när temperaturkompensation är aktiverad kontra inaktiverad. Aktivera alltid kompensation för utomhus eller okonditionerade inomhusutrymmen.

Installation Best Practices för rörelsesensor PCBA

Även den bästa rörelsesensorns PCBA presterar dåligt om den installeras felaktigt. Följ dessa riktlinjer.

Monteringshöjd och -position

· Rekommenderad höjd – 1,8 till 2,2 meter (axel-till-huvudnivå)

· Under 1,5 meter – Missar bålrörelse, upptäcker endast husdjur

· Över 2,5 meter – Minskad marktäckning, skapar döda zoner direkt under

Undvik dessa falska triggerkällor

Riktlinjer för kabeldragning

· Använd tvinnat par för utsignaler som är längre än 10 meter

· Håll växelströmsledningar minst 30 cm från rörelsesensorns PCBA

· Lägg till en 100nF kondensator över strömingången om du växlar bullriga belastningar (reläer, kontaktorer)

Testa din rörelsesensor PCBA före installation

Ett bänktest fångar upp 90 % av installationsfelen. Följ denna sekvens.

Bänktestprocedur

1. Sätt på strömmen och vänta 60 sekunder för uppvärmning

2. Bekräfta att lysdioden blinkar ungefär en gång var tionde sekund (indikerar standby)

3. Gå över synfältet på 3 meters avstånd

4. Verifiera att LED-lampan tänds och utgången ändrar status

5. Markera tiden tills lysdioden släcks (ska matcha inställningen för hålltid)

6. Upprepa med långsam krypning (0,2 m/s) och snabb löpning (2 m/s)

Misslyckanden och orsaker

Sammanfattning – Referens till nyckelspecifikationer

För snabb referens, håll detta specifikationsblock tillgängligt under design och upphandling.

Rörelsesensor PCBA – Standardkonfiguration

· Spänning: 5-24V DC

· Standbyström: 20µA typiskt

· Detektionsräckvidd: 8-12 meter

· Detekteringsvinkel: 120 grader

· Hålltid: justerbar 5s till 10min

· Utgång: Relä (10A) eller transistor (100mA)

· Driftstemperatur: -20°C till +70°C

· Certifieringar: Överensstämmer med ISO9001- och RoHS-standarder
