Felanalys och felsökning i PCBA -bearbetning

I processen med PCBA (Tryckt kretskortmontering) Bearbetning, felanalys och felsökning är nyckellänkar för att säkerställa produktkvalitet och produktionseffektivitet. Genom att systematiskt identifiera och lösa fel kan produktens tillförlitlighet förbättras och produktionskostnaderna kan minskas. Den här artikeln kommer att undersöka vanliga feltyper, analysmetoder och felsökningsstrategier i PCBA -behandling för att hjälpa företag att förbättra produktionskvaliteten och effektiviteten.

Vanliga feltyper

1. Lödfel

Lödfel är de vanligaste problemen i PCBA -bearbetning, inklusive kalllödning, kalllödning, lödbroar och saknade lödfogar. Kall lödning manifesteras som dålig kontakt med lödfogar, vilket resulterar i instabil elektrisk signalöverföring; Lödbroar hänvisar till löd som flyter till områden som inte bör anslutas och bilda en kortslutning; Saknade lödfogar hänvisar till lödfogar som inte är helt formade, vilket resulterar i problem med öppen krets.

2. Öppen krets av kretsnämnden

Problem med öppna kretsar hänvisar till det faktum att vissa linjer eller lödfogar på kretskortet inte bildar en pålitlig elektrisk anslutning. Vanliga orsaker inkluderar dålig lödning, skadade PCB -underlag och designfel.

3. Kortslutningsproblem

Kortslutningsproblem hänvisar till oavsiktlig kontakt med två eller flera kretsdelar på kretskortet som inte bör anslutas, vilket resulterar i onormalt strömflöde, vilket kan skada kretskortet eller komponenterna. Vanliga orsaker inkluderar lödöversvämning, kopparkortning eller oavsiktlig kontakt orsakad av föroreningar.

Felanalysmetod

1. Visuell inspektion

Att använda ett mikroskop eller högmagnifieringskamera för visuell inspektion kan detektera lödfogdefekter, öppna kretsar och kortslutningar. En detaljerad visuell inspektion av kretskortet kan snabbt identifiera uppenbara defekter.

Kontrollera lödfogarna: Observera formen och anslutningsstatusen för lödfogarna för att bekräfta om det finns en falsk lödfog eller kall lödfog.

Kontrollera kretsen: Kontrollera om kretsen på kretskortet är intakt och om det finns en öppen krets eller kortslutning.

Implementeringsstrategi: Utför visuella inspektioner regelbundet, hitta och spela in problem och vidta reparationsåtgärder i tid.

2. Elektrotestning

Elektrisk testning inkluderar funktionell testning, kontinuitetstest och isoleringstest, som kan upptäcka den faktiska arbetsstatus och elektriska anslutning av kretskortet.

Funktionell testning: Utför funktionell testning efter montering för att bekräfta om kretskortet fungerar korrekt enligt konstruktionskraven.

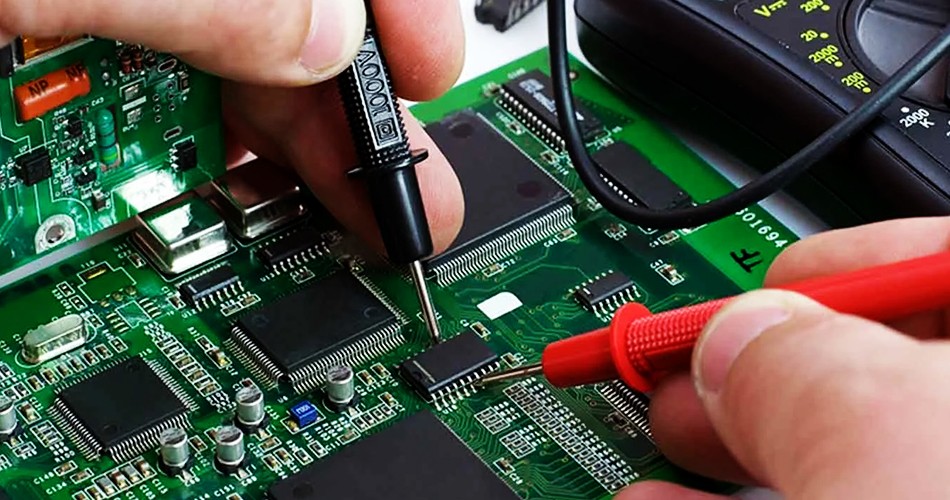

Kontinuitetstest: Använd en multimeter för att testa kretskortets olika anslutningspunkter för att kontrollera om det finns ett problem med öppen krets.

Isoleringstest: Testa kretskortets isoleringsprestanda för att säkerställa att det inte finns någon oavsiktlig kortslutning i olika delar av kretskortet.

Implementeringsstrategi: Genomföra systematisk elektrisk testning under och efter produktion för att upptäcka och lösa problem i tid.

3. Röntgeninspektion

Röntgeninspektion är en effektiv metod för att upptäcka dolda defekter, särskilt för att upptäcka lödfogsproblem som inte är lätta att direkt observera, såsom BGA (Ball Grid Array).

Kontrollera lödfogar: Kontrollera lödkvaliteten på BGA-lödfogar genom röntgeninspektion för att bekräfta om det finns kalla lödfogar eller lödbroar.

Upptäck den inre strukturen: Kontrollera den interna strukturen för PCB för att identifiera möjliga kortkretsar eller öppna kretsar.

Implementeringsstrategi: Konfigurera röntgeninspektionsutrustning för att utföra regelbundna och upptäcka interna inspektioner för att säkerställa lödkvalitet.

Felsökningsstrategi

1. Återlovering

För lödfel som kalllödfogar, kalllödfogar och saknade lödfogar krävs vanligtvis återförsäljning för reparation. Se till att lödningsprocessen korrekt och justera lödparametrarna för att få goda lödresultat.

Rengör ytan: Rengör lödytan innan du sudderar för att ta bort oxider och föroreningar.

Justera lödparametrar: Justera temperaturen, tiden och lödmängden enligt lödningskraven för att säkerställa lödkvalitet.

Implementeringsstrategi: För lödfel, svetsa och kontrollera lödfogarna för att säkerställa att lödkvaliteten uppfyller standarderna.

2. Byt ut skadade delar

För problem orsakade av komponentskador, såsom öppna kretsar och kortkretsar, är det vanligtvis nödvändigt att ersätta de skadade delarna. Se till att de ersatta delarna uppfyller designkraven och utför lödning.

Identifiera skadade delar: Identifiera skadade delar genom elektrisk testning och visuell inspektion.

Byt ut: Byt ut skadade delar och svetsas om och utför funktionell testning.

Implementeringsstrategi: Byt ut skadade delar och se till att kvaliteten på nya delar uppfyller kraven.

3. Reparera PCB -underlag

För PCB -underlagsskadproblem, såsom sprickor eller mellanlagringskalning, kan PCB -reparationsteknologier såsom kretsreparation och substratförstärkning användas.

Reparationskretsar: Använd ledande lim eller ledande tråd för att reparera skadade kretsar.

Förstärkning av substrat: Förstärka underlaget för att minska risken för fysisk skada.

Implementeringsstrategi: Reparera PCB -substrat och se till att de reparerade underlagen uppfyller användningskraven.

Sammanfattning

IPCBA -bearbetning, felanalys och felsökning är nyckellänkar för att säkerställa produktkvalitet. Genom identifiering av vanliga feltyper, systematiska felanalysmetoder och effektiva felsökningsstrategier kan avkastningshastigheten för produkter förbättras och produktionskostnaderna kan sänkas. Regelbunden visuell inspektion, elektrisk testning och röntgeninspektion kan hjälpa till att förbättra produktionskvaliteten och företagens konkurrenskraft genom att snabbt upptäcka och lösa problem.
