Avancerad detekteringsteknik vid PCBA -behandling

I PCBA -behandling (Tryckt kretskortmontering), detekteringsteknologi är avgörande för att säkerställa produktkvalitet och prestanda. Med den kontinuerliga utvecklingen av teknik tillämpas mer och mer avancerade detekteringstekniker på PCBA -bearbetningsprocessen för att förbättra detekteringsnoggrannhet, effektivitet och tillförlitlighet. Den här artikeln kommer att utforska flera vanliga avancerade detekteringsteknologier och deras tillämpningar i PCBA -behandling.

I. Automatisk optisk inspektion (AOI)

1. Översikt över AOI -tekniken

Automatisk optisk inspektion (AOI) är en teknik som använder ett visuellt system för att automatiskt upptäcka kretskort och används allmänt vid PCBA -bearbetning.

Arbetsprincip: AOI-systemet skannar kretskortet genom en högupplöst kamera, fångar bilden och jämför den med den förinställda standarden för att identifiera defekter och dåliga punkter.

Detekteringsinnehåll: AOI kan upptäcka problem som lödfogskvalitet, komponentplats, saknade komponenter och kortkretsar.

2. Fördelar med AOI

AOI -tekniken är snabb, korrekt och kontaktlös, vilket kan förbättra detekteringseffektiviteten avsevärt.

Förbättra produktionseffektiviteten: Automatiserad detektion minskar tiden för manuell upptäckt och förbättrar produktionseffektiviteten.

Hög noggrannhet: Högupplösta bilder och intelligenta algoritmer kan exakt identifiera små defekter och minska falska detekteringsgrader.

Ii. Röntgendetektering (röntgen)

1. Översikt över röntgenteknik

Röntgendetektering (röntgen) är en detekteringsteknologi som använder röntgenstrålar för att se genom den inre strukturen på kretskortet, som är lämpligt för komplexa PCBA-detekteringsuppgifter.

Arbetsprincip: Röntgenstrålar penetrerar kretskortet för att bilda en bild av den inre strukturen, och interna defekter som dålig lödning och kortslutning upptäcks genom att analysera bilden.

Applikationsintervall: Röntgendetektering är särskilt lämplig för detektering av ytmonteringskomponenter såsom BGA (Ball Grid Array) och CSP (ChIP Scale-paket).

2. Fördelar med röntgendetektering

Röntgendetekteringsteknik kan ge djupgående och detaljerade interna inspektioner och är lämplig för att upptäcka dolda defekter.

Avslöjande dolda defekter: Det kan upptäcka osynliga inre defekter såsom kalla lödfogar och tennpärlor för att säkerställa produktens totala tillförlitlighet.

Icke-förstörande testning: Icke-förstörande testning av kretskort påverkar inte produktens integritet.

Iii. Infraröd termisk avbildningsdetektion

1. Översikt över infraröd termisk avbildningsteknologi

Infraröd termisk avbildningsdetektering använder infraröda kameror för att fånga temperaturfördelningsbilden för kretskortet för att upptäcka möjliga överhettning eller problem med termiska fel.

Arbetsprincip: Den infraröda kameran fångar infraröd strålning på kretskortets yta, omvandlar den till en temperaturbild och identifierar avvikelser genom att analysera den termiska bilden.

Tillämpningsomfång: Lämplig för att upptäcka termiska avvikelser, överhettningsområden och problem med krafthantering i kretskort.

2. Fördelar med infraröd termisk avbildningsdetektion

Infraröd termisk avbildningsteknik kan övervaka temperaturförändringarna på kretskortet i realtid och ge värdefull feldiagnosinformation.

Detektering av realtid: Det kan övervaka temperaturen på kretskortet i realtid och upptäcka potentiella överhettningsproblem i tid.

Icke-kontaktdetektering: Den använder detektering utan kontakt för att undvika fysisk störning med kretskortet.

Iv. Elektrisk testning (IKT)

1. Översikt över IKT -teknik

Elektrisk testning (i kretsstest, IKT) är en testteknologi för att upptäcka funktionaliteten och anslutningen hos kretskort. Kretskortet testas genom elektriska signaler.

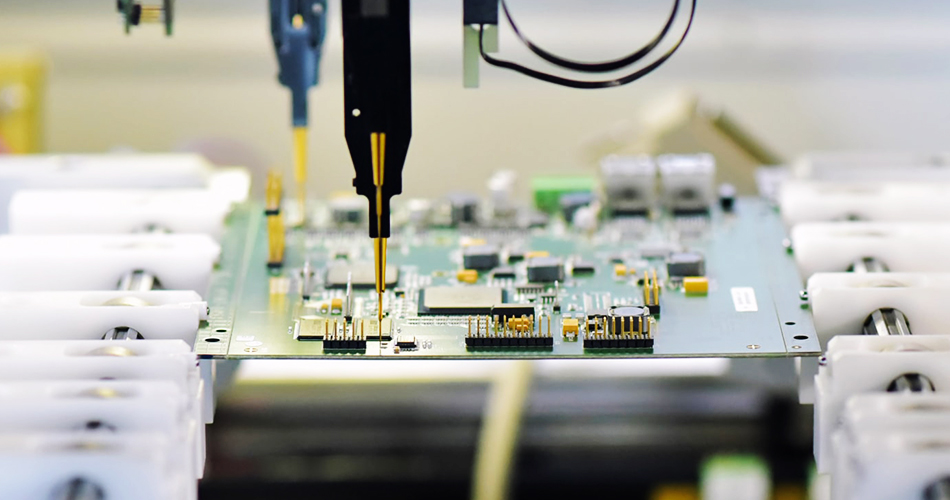

Arbetsprincip: IKT använder testprober för att ansluta till kretskortets testpunkter, tillämpar elektriska signaler och mäter svaret för att kontrollera kretsens elektriska prestanda och anslutning.

Detekteringsinnehåll: Kortslutning, öppen krets, komponentvärde -missanpassning och lödproblem i kretskortet kan detekteras.

2. Fördelar med IKT

IKT -teknik kan utföra omfattande elektriska prestandatester under produktionsprocessen för att säkerställa kretskortets funktionalitet och tillförlitlighet.

Omfattande test: Testa omfattande de olika elektriska parametrarna för kretskortet för att säkerställa produktens funktionalitet.

Hög effektivitet: Den automatiserade testprocessen förbättrar testeffektiviteten och minskar manuell intervention.

V. Funktionstest

1. Översikt över funktionellt test

Funktionstestär ett test av PCBA under faktiska arbetsförhållanden för att säkerställa att dess olika funktioner uppfyller designkraven.

Arbetsprincip: Sätt PCBA i en simulerad arbetsmiljö och verifiera dess funktioner och prestanda genom att utföra det förinställda funktionella testprogrammet.

Tillämpningsområde: Tillämplig för att testa den faktiska arbetsstatus och funktioner för PCBA och utvärdera dess prestanda i faktiska applikationer.

2. Fördelar med funktionellt test

Funktionellt test kan simulera verkliga arbetsförhållanden och ge testresultat närmast den faktiska användningsmiljön.

Verkligt miljövest: Test under verkliga arbetsförhållanden för att säkerställa prestanda för PCBA vid faktisk användning.

Problemupptäckt: Det kan upptäcka funktionella problem och säkerställa produktens tillförlitlighet och stabilitet.

Slutsats

IPCBA -bearbetning, användningen av avancerad detekteringsteknik är ett viktigt sätt för att säkerställa produktkvalitet och prestanda. Genom att introducera tekniker som automatisk optisk inspektion (AOI), röntgeninspektion, infraröd termisk avbildningskontroll, elektrisk testning (IKT) och funktionstest kan företag förbättra detekteringsnoggrannhet, effektivitet och tillförlitlighet. I framtiden, med kontinuerlig teknikutveckling, kommer dessa detekteringstekniker att fortsätta utvecklas och ytterligare förbättra den totala kvaliteten och produktionseffektiviteten för PCBA -bearbetning.
