Intelligent upptäcktutrustning i PCBA -bearbetning

Med kontinuerlig uppgradering av elektroniska produkter och ökningen av marknadens efterfrågan, komplexiteten och precisionskraven i PCBA (Tryckt kretskortmontering) Bearbetning blir högre och högre. I detta sammanhang har tillämpningen av intelligent detekteringsutrustning i PCBA -bearbetning blivit särskilt viktig. Intelligent detekteringsutrustning kan effektivt förbättra detekteringseffektiviteten och noggrannheten hos produkter, minska den defekta hastigheten och förbättra den totala produktionskvaliteten. Den här artikeln kommer att utforska rollen för intelligent detekteringsutrustning i PCBA -bearbetning och dess huvudsakliga tillämpningar.

I. Rollen för intelligent upptäcktutrustning

I PCBA -behandlingsprocessen är detektionslänken direkt relaterad till produktens kvalitet och tillförlitlighet. Traditionell manuell upptäckt är inte bara ineffektiv, utan också benägen att missad upptäckt och falsk upptäckt. Införandet av intelligent detekteringsutrustning kan förbättra detekteringens noggrannhet och effektivitet.

1. Förbättra detekteringsnoggrannheten

Intelligent detekteringsutrustning använder vanligtvis avancerad bildbehandling, optisk detektering och dataanalyssteknologi för att exakt identifiera små defekter på kretskort, såsom lödfogdefekter, komponentförskjutning, etc. Jämfört med manuell upptäckt, kan intelligent utrustning undvika fel orsakade av mänskliga faktorer och säkerställa att varje PCBA -produkt uppfyller höga standarder för kvalitetskrav.

2. Förbättra detekteringseffektiviteten

Intelligent detekteringsutrustning kan slutföra detekteringen av ett stort antal PCBA -produkter på kort tid, vilket förbättrar produktionseffektiviteten kraftigt. Till exempel kan AOOI -utrustning för automatisk optisk inspektion snabbt skanna kretskort och automatiskt identifiera och klassificera olika defekter. Jämfört med traditionell manuell inspektion kan intelligent utrustning utföra inspektionsuppgifter med en snabbare hastighet och högre noggrannhet och därmed förkortar produktionscykeln.

3. Dataanalys och feedback

Intelligent detekteringsutrustning kan inte bara upptäcka problem i PCBA -behandling, utan också ge feedback om problem i produktionsprocessen genom dataanalys. Dessa data kan hjälpa företag att identifiera svaga länkar i produktionen, optimera processer och förbättra kvaliteten och därmed förbättra produktionseffektiviteten och produktkvaliteten ytterligare.

Ii. Huvudintelligent upptäcktutrustning i PCBA -bearbetning

IPCBA -bearbetningProcess, vanlig intelligent detekteringsutrustning inkluderar automatisk optisk inspektion (AOI), automatisk röntgeninspektion (AXI) och online-test (IKT). Varje enhet har sina specifika funktioner och applikationsscenarier.

1. Automatisk optisk inspektion (AOI)

Automatisk optisk inspektionsutrustning är ett av de mest använda detekteringsverktygen vid PCBA -bearbetning. AOI använder en högupplöst kamera för att skanna kretskortet för att upptäcka formen på lödfogarna, installationspositionen för komponenter, etc. Dess fördelar är snabb hastighet och hög precision, och den är lämplig för snabb upptäckt i massproduktion. AOI har emellertid begränsad detekteringseffekt på vissa interna defekter eller komplexa lödfogar.

2. Automatisk röntgeninspektion (AXI)

Automatisk röntgeninspektionsutrustning penetrerar PCBA-kortet genom röntgenstrålar för att upptäcka interna lödfogar och dolda defekter, såsom lödkvaliteten under BGA (Ball Grid Array). AXI-utrustning kan upptäcka interna defekter som AOI inte kan identifiera, så den används ofta vid inspektion av högdensitet och komplexa kretskort.

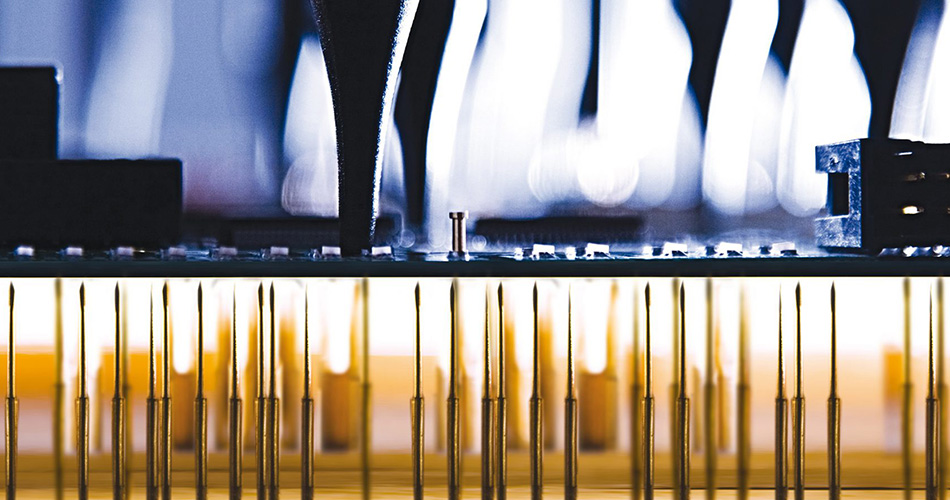

3. In-Circuit Testing (IKT)

Testutrustning i krets upptäcker problem som kretsanslutning, kortslutning och öppen krets av PCBA genom elektrisk testning. IKT kan upptäcka elektriska fel på kretskort i ett tidigt skede och därmed minska kostnaden för omarbetning och reparation. Jämfört med AOI och AXI fokuserar IKT på elektrisk prestanda snarare än fysiskt utseende.

Iii. Framtida utvecklingstrender för intelligent inspektionsutrustning

Med det kontinuerliga utvecklingen av PCBA -bearbetningsteknologi utvecklas också intelligent inspektionsutrustning i riktning mot att vara mer intelligent och multifunktionell. I framtiden kommer intelligent testutrustning att ägna mer uppmärksamhet åt den omfattande analysen och feedbacken av data och integrera ytterligare realtidsövervakning ochkvalitetskontrolli produktionsprocessen.

1. Multifunktionell integration

I framtiden kan intelligent testutrustning integrera flera testfunktioner, såsom kombinerad användning av AOI, AXI och IKT, för att uppnå enstaka omfattande testning. Detta kan inte bara förbättra omfattningen av testningen, utan också spara utrustningens investeringar och driftsutrymme.

2. Datadriven intelligent testning

Med utvecklingen av Big Data och Artificial Intelligence Technology kommer Intelligent Testing Equipment att förlita sig mer på datadriven analys och beslutsfattande. Genom analysen av en stor mängd produktionsdata kan intelligent utrustning automatiskt optimera detekteringsparametrarna och förbättra detekteringens noggrannhet och effektivitet.

Sammanfattning

Tillämpningen av intelligent testutrustning i PCBA -bearbetning förbättrar inte bara detekteringsnoggrannhet och effektivitet hos produkter, utan ger också starkt stöd för kvalitetskontroll. Med det kontinuerliga utvecklingen av teknik kommer intelligent testutrustning att spela en allt viktigare roll i PCBA -behandlingen, vilket hjälper företag att förbättra produktkvaliteten och förbättra marknadens konkurrenskraft. I framtiden kommer utvecklingen av intelligent testutrustning ytterligare att främja intelligensen och effektiviteten i PCBA -bearbetningsindustrin.
