Abstrakt
Termisk stabilitet i en temperaturregulator avgörs sällan av enbart regleralgoritmen. Den formas av en kedja av tillverkningsbeslut: hur sensorns frontände är isolerad från kraftkoppar, hur lödfogar överlever upprepade termiska rörelser, hur kontaminering tas bort innan konformt skydd och hur varje enhet avskärmas innan den kommer in i fältet. Den här artikeln undersöker tillverkningsvariablerna som skiljer en stabil styrenhet från en som driver, oscillerar eller misslyckas i förtid. Den diskuterar sensorgränssnittslayout, materialval, återflödeslikformighet, testtäckning, beläggningsstrategi och spårbarhet, med hänvisning till de möjligheter som krävs för en tillförlitligTemperaturregulator PCBAi fordons-, medicinska och industriella miljöer.
- 1. Varför termisk stabilitet är ett tillverkningsresultat
- 2. Sensorgränssnitt: Den första försvarslinjen
- 3. PCB-material och koppararkitektur under värme
- 4. Lödfogens tillförlitlighet över termiska cykler
- 5. Testtäckning som avslöjar latenta termiska defekter
- 6. Konform beläggning och miljöisolering
- 7. Spårbarhet som ett verktyg för termisk riskkontroll
- 8. Från prototyp till volym: Tillverkningsmognad
- 9. Vanliga frågor
1. Varför termisk stabilitet är ett tillverkningsresultat
En temperaturregulator utvärderas ofta av dess börvärdesnoggrannhet på ett datablad, men fältbeteendet styrs av fysiska variabler som introduceras under monteringen. Lödhålrum ökar termiskt motstånd. Kontaminering skapar läckagevägar som förskjuter analoga avläsningar. Kopparfördelning nära sensorn kan göra själva skivan till en värmespridare. Vart och ett av dessa villkor är en tillverkningssignatur, inte ett mjukvaruproblem.
Skillnaden mellan en styrenhet som håller ±0,5 °C och en som driver flera grader spåras ofta till processdisciplin. En studie av termiska precisionskort visar att effektspår som bär flera ampere måste dimensioneras med tillräckligt med koppar och hållas fysiskt åtskilda från sensorns returväg; annars skadar lokal uppvärmning och IR-fall mätningen innan signalen når ADC. På samma sätt skapar termiska avlastningssnitt, smala sensorspår och avsiktligt avstånd från högströmskomponenter en "termiskt ärlig" zon runt avkänningselementet så att det reagerar på systemtemperaturen snarare än kortets interna värmeflöde.

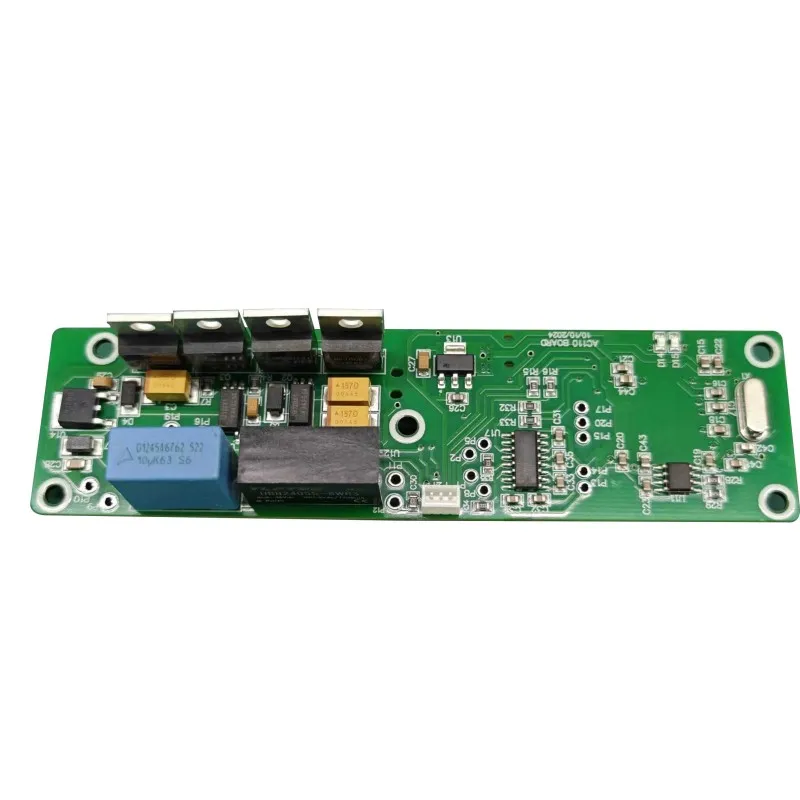

Det är därför frasenTemperaturregulator PCBAbeskriver mer än en befolkad styrelse. Den beskriver ett kontrollerat termiskt system vars mätkedja, effektsteg och skyddskretsar är samdesignade och samtillverkade. När monteringsprocessen är instabil tvingas styrslingan att kompensera för fysiskt brus som den inte kan se.
Nyckelprincip:Sensorn mäter inte miljön direkt. Den mäter det lokala termiska tillståndet för PCB. Tillverkningen avgör om den lokala staten är representativ eller förvrängd.
2. Sensorgränssnitt: Den första försvarslinjen
2.1 Sensortyp och dess tillverkningsimplikationer
NTC-termistorer, PT100/PT1000 RTD:er och termoelement sätter olika begränsningar på PCB-fronten. NTC-sensorer levererar hög känslighet i smala band men kräver linjärisering eftersom deras resistans-temperaturkurva är exponentiell. RTD:er erbjuder ett mer linjärt svar över breda intervall, men deras lågresistanssignalväg är mer känslig för spårresistans och lödningsinducerad stress. Termoelement ger det bredaste intervallet men den lägsta noggrannheten, ofta i intervallet flera grader, och är beroende av kallkorsningskompensation som måste vara elektriskt stabil.
Sensorns frontend är inte bara en analog ingång; det är en mätnod med hög impedans som måste avvisa common-mode-brus samtidigt som en liten differentialsignal bevaras. Typiska kommersiella styrenheter illustrerar spridningen: en NTC-ingång kan klassificeras till ±0,6 °C, en PT100-kanal vid ±0,7 °C och ett termoelement av J-typ till ±3 °C. Dessa siffror är specifikationer på sensornivå, inte garantier på systemnivå. Monteringsprocessen bevarar antingen denna noggrannhet eller eroderar den genom dålig jordning, termiska gradienter och otillräcklig kalibreringsåtkomst.
2.2 Layoutisolering och kalibreringsåtkomst
En sensorspårning som körs bredvid en relädrivrutin eller en MOSFET-omkopplingsnod kopplar in brus i mätningen. Ett jordplan som avbryts under den analoga fronten kommer att tvinga returströmmar genom delad koppar, vilket skapar förskjutningar som varierar med belastningen. Under granskning av design för tillverkning bör dessa problem flaggas innan verktyg släpps. Den tekniska granskningen måste bedöma termisk koppling, komponentplacering för sensorisolering och ström/jordplansintegritet för ren analog avkänning och stabil PWM-omkoppling.
Kalibrering är den sista bryggan mellan sensorn och det fysiska höljet. Ingen sensor är perfekt anpassad till en specifik PCB, hölje och monteringsstapel. En engångskalibrering i en kontrollerad termisk kammare tillämpar en korrigerande offset, men kortet måste utformas med teståtkomst och firmware-krokar som gör denna kalibrering repeterbar. Om PCBA monteras med inkonsekvent lödvolym eller kontaminering, kommer kalibreringsförskjutningen att glida med ålder och temperatur, vilket motverkar syftet med den initiala korrigeringen.
3. PCB-material och koppararkitektur under värme
Temperaturregulatorer arbetar ofta i kapslingar där omgivningstemperaturen stiger långt över rumsnivån och effektsteget tillför sin egen värme. Substratet måste bibehålla dimensionsstabilitet och dielektrisk integritet över detta område. FR-4 är vanligt, men hög-Tg laminat och aluminiumsubstrat väljs när den termiska belastningen eller cykelprofilen överstiger vad standard FR-4 kan tolerera utan mätbar förskjutning.
Vävmönstret för glasfiberduken inuti FR-4 kan orsaka lokala variationer i värmeledningsförmåga, vilket leder till "termisk väv"-effekter som förskjuter sensoravläsningen beroende på var spåret dirigeras. Detta är särskilt viktigt för högprecisionsregulatorer där även en avvikelse på 0,1 °C spelar roll. Koppararkitektur är lika viktig. Ett 2-lagers kort kan vara lämpligt för en enkel termostat, men styrenheter med mixed-signal frontends och PWM-utgångar drar nytta av 4-lagers eller 6-lagers stackups med dedikerade jordplan intill signallager. Detta arrangemang ger en inneboende isolering mellan den brusiga kraftsektionen och den känsliga analoga sektionen, vilket minskar behovet av extern filtrering som själv kan driva.
| Design Variabel | Stabilitetsfördel | Tillverkningsrisk om den ignoreras |
|---|---|---|
| Antal lager och jordplan | Dedikerad analog returväg; reducerad gemensam impedanskoppling | Givaravläsningar skiftar med relä- eller MOSFET-omkoppling |
| Kraftspårbredd och kopparvikt | Lägre IR-fall och lokal uppvärmning vid hög ström | Hot spots nära sensorn; termisk offset som ändras med belastning |
| Termisk avlastning och mellanrum | Sensorn reagerar på omgivningen, inte på ledvärme från kraftkoppar | Controller reglerar styrelsen istället för processen |
| Skivtjocklek och underlag | Dimensionell stabilitet över cykling; konsekvent CTE-beteende | Lödspänning, skevhet och lager-till-lager felinriktning |
Den fysiska stackupen är därför inte en passiv bakgrund. Det är en del av kontrollslingan. Ett kort som fördelar värme ojämnt kommer att producera en sensorsignal som är elektriskt korrekt men termiskt falsk.
4. Lödfogens tillförlitlighet över termiska cykler
Temperaturregulatorer utsätts för upprepad uppvärmning och kylning. Lödförbanden som ansluter kraftenheter, reläer och sensorkontakter måste överleva den resulterande termomekaniska påfrestningen. Den dominerande mekanismen är CTE-felmatchning: kisel, koppar, löd och laminat expanderar i olika hastigheter, och över många cykler koncentrerar missanpassningen töjningen vid foggränsytan. Mikrosprickor initieras i periferin av fogen och fortplantar sig tills motståndet ökar eller anslutningen öppnas.
Detta felläge är särskilt relevant kring MOSFET, TRIAC och reläterminaler, där lokaliserade temperaturavvikelser är störst. En styrenhet som klarar ett funktionstest för rumstemperatur kan fortfarande misslyckas efter flera hundra cykler om lödprocessen har skapat tomrum, otillräcklig vätning eller överdriven intermetallisk bildning. Monteringssvaret måste därför inkludera kontrollerade återflödesprofiler, verifierad pastaavsättning och inspektionsmetoder som kan se dolda fogar.
- Återflödeslikformighet:Ett delta T på ungefär 10 °C mellan den varmaste och kallaste fogen på en panel är ett praktiskt mål för många blyfria profiler; bredare spridningar innebär att vissa leder är underbearbetade medan andra är överbelastade.
- Ogiltig kontroll:Hålrum under termiska kuddar ökar motståndet från junction-to-board och skapar lokala hot spots som påskyndar spricktillväxt.
- Tillgång till inspektion:Röntgeninspektion är nödvändig för BGA och bottenterminerade komponenter; Enbart AOI kan inte bekräfta dold foggeometri.
- Dragavlastning:Kopplingar och tunga genomgående håldelar bör stödjas mekaniskt så att värmeutvidgningen av huset inte överförs direkt in i lodfilén.
VarjeTemperaturregulator PCBAsom förväntas fungera i flera år i en cykelmiljö måste byggas med en lödprocess som är kvalificerad mot termisk cykling, inte bara mot visuella acceptanskriterier. IPC-A-610 Klass 2 eller Klass 3 ger en baslinje för utförande, men kopplingens cyklingsbeteende bestäms av kombinationen av legering, profil och paddesign.
5. Testtäckning som avslöjar latenta termiska defekter
Funktionstestning vid rumstemperatur är nödvändig men otillräcklig för en termisk regulator. Ett kort kan klara in-circuit test och funktionskrets test och fortfarande innehålla en latent defekt som endast uppträder under temperaturpåfrestning. Teststrategin bör eskalera i stressnivå så att misslyckanden i tidiga liv fälls ut före leverans.
Automatiserad optisk inspektion verifierar komponentnärvaro och lödkälsform. In-circuit test bekräftar resistor- och kondensatorvärden och upptäcker kortslutningar eller öppningar. Funktionskretstest simulerar sensoringångar och validerar relä- eller SSR-utgångar. Röntgeninspektion avslöjar dolda lödhåligheter och BGA-kollaps. Avskärmning av inbränning och miljöbelastning utsätter sedan enheten för förhöjd temperatur under belastningscykler, ofta under 24 till 48 timmar, för att tvinga marginalskarvar och komponentdefekter att misslyckas. Miljökammare utökar denna förmåga från -40 °C till +125 °C och 0–95 % relativ luftfuktighet, vilket gör att tillverkaren kan korrelera bänkens beteende med fältförhållandena.
Testfixturens kontaktmotstånd kan också maskera en marginalskarv. Om pogo-stiften inte får konsekvent kontakt kan testet passera en bräda som skulle misslyckas under vibration eller termisk expansion. Burn-in är inte en ersättning för en stabil process. Det är ett filter för specifika risker, och det är mest effektivt när stressprofilen återspeglar regulatorns faktiska termiska uppdrag. En generisk blötläggning vid hög temperatur kan förbruka testkapacitet utan att avslöja de cyklingsrelaterade svagheterna som är viktiga i en temperaturkontrollapplikation.
6. Konform beläggning och miljöisolering
Fukt och föroreningar är termiska problem i förklädnad. En tunn film av adsorberat vatten på en PCB-yta kan skapa läckagevägar mellan sensorspår, vilket förändrar det effektiva motståndet i mätnätverket. Kemiska rester från flussmedel eller hantering kan bli ledande när luftfuktigheten stiger. I en styrenhet som är beroende av en högimpedanssensoringång visas dessa läckagevägar som temperaturförskjutning eller brus.
Konform beläggning åtgärdar detta genom att bilda ett tunt polymerskikt som överensstämmer med kortets topologi och isolerar kretsarna från fukt, damm och kemiska föroreningar. Akrylbeläggningar är ekonomiska och omarbetbara; polyuretan ger bättre lösningsmedels- och nötningsbeständighet; silikon ger det bredaste temperaturområdet och flexibiliteten. Beläggningen måste appliceras efter noggrann rengöring, eftersom inkapslande jonkontamination fångar den mot skivan och kan påskynda elektrokemiska fel snarare än att förhindra det.
Beläggningsvidhäftning är en annan variabel; om ytenergin är för låg på grund av rester kan beläggningen delamineras under termisk cykling, vilket öppnar en väg för fukt. Selektiv beläggning är ofta att föredra för temperaturregulatorer eftersom kontakter, reläer och testpunkter kan behöva förbli obelagda. Processen måste kontrolleras så att beläggningens tjocklek är tillräcklig på exponerade spår men inte överbryggar ledningar med fin delning eller stör termiska avlastningsfunktioner.
7. Spårbarhet som ett verktyg för termisk riskkontroll
När en styrenhet driver i fältet är den första frågan om beteendet är isolerat eller batchrelaterat. Utan spårbarhet kan den frågan inte besvaras effektivt. Spårbarhet på partinivå och enhetsnivå länkar varje serienummer till komponentdatumkoder, återflödesposter, testresultat och beläggningsbatch. Detta gör det möjligt för tillverkaren och kunden att avgöra om ett driftklagomål korrelerar med ett specifikt komponentparti, en specifik linje eller en specifik miljötestutflykt.
Spårbarhet i enTemperaturregulator PCBAprogrammet är inte administrativ omkostnad. Det är mekanismen som förvandlar ett fältfel till en avgränsad, korrigerbar händelse istället för en öppen tillförlitlighetsfråga. Auktoriserad inköp är den andra hälften av spårbarheten. Komponenter som köps via franchise-distributörer har dokumenterad härkomst. Komponenter från öppna marknadskanaler kan vara renoverade, ommärkta eller utanför det angivna datumkodfönstret. För en temperaturregulator kan en förfalskad eller åldrad sensorgränssnittskomponent förskjuta hela mätkedjan. Visuell, elektrisk och röntgenvalidering av inkommande komponenter ger en praktisk barriär mot förfalskning innan monteringen påbörjas.
Tillverkningsanteckning:Spårbarhet är inte pappersarbete. Det är det enda sättet att skilja en slumpmässig fälthändelse från ett systematiskt processskifte som kräver omedelbar inneslutning.
8. Från prototyp till volym: Tillverkningsmognad
Termisk stabilitet måste överleva övergången från tekniska prover till volymproduktion. En process som fungerar på fem kort kan bete sig annorlunda på fem tusen om klisteravsättning, återflödesladdning eller testfixturkontakt ändras. Tillverkningspartnern måste visa att samma kontrollerade parametrar upprätthålls över varje fas.
- IngenjörsverifieringSmå konstruktioner för designvalidering och initial termisk inställning. Fokusera på layoutverifiering och tillgång till sensorkalibrering.
- PilotkörningProcesskarakterisering och termisk stresstestning. Lödprofil, beläggningstäckning och testgränser är fasta.
- LågvolymproduktionPartier för marknadsinträde. Spårbarhet och inkommande inspektionsdisciplin utövas i stor skala.
- Produktion i hög volymStabil SMT-utbyte, repeterbart funktionstest och tillförlitlighetsövervakning på batchnivå.
I varje steg bör tillverkaren tillhandahålla design-för-tillverkning-feedback som adresserar termisk avlastning på effektspår, komponentavstånd och testpunkts tillgänglighet. En partner med disciplinen IATF 16949 tillämpar avancerad kvalitetsplanering, fellägesanalys och ändringskontroll på termoregulatorprogrammet, även när slutprodukten är industriell snarare än fordonsindustri. ISO 13485 lägger till spårbarhet på enhetsnivå, processvalidering och riskhanteringsdokumentation för kontrollanter av medicinsk kvalitet. Dessa ramverk är inte marknadsföringsetiketter; de avgör om tillverkningsprocessen är kapabel att hålla en termisk specifikation över tid.
Unixplore elektroniktillämpar detta skiktade tillvägagångssätt – sensormedveten DFM, intern AOI, ICT, FCT, röntgen, inbränning och miljöscreening – för att överbrygga designavsikt och volymtillförlitlighet. En dubbelsidig SMT first-pass yield över 98,5 % är en indikator, men det mer meningsfulla resultatet är en styrenhet vars termiska beteende förblir inom sin specifikation efter upprepad cykling och fältexponering.
9. Vanliga frågor
Förbättrar ett högre lagerantal alltid den termiska stabiliteten?
Inte automatiskt. En 4-lagers eller 6-lagers stackup med ett dedikerat jordplan ger generellt bättre isolering mellan ström och analoga sektioner än ett 2-lagers kort, men fördelen beror på hur planen är uppdelade och var sensorspåren dirigeras. En dåligt uppdelad 4-lagers skiva kan prestera sämre än en noggrant dirigerad 2-lagers design.
Varför är inbränning nödvändig om AOI och funktionstest redan godkänts?
AOI och funktionstest fångar upp defekter som är synliga eller elektriskt närvarande vid testtillfället. Burn-in accelererar fel i tidiga livslängder genom att tillämpa temperatur- och belastningscykler, exponera marginella lödfogar, komponentsvagheter och intermittenta anslutningar som ett enkelpasstest kan missa. Det är ett tillförlitlighetsfilter, inte en ersättning för processtyrning.
Kan konform beläggning kompensera för en dålig rengöringsprocess?
Nej. Beläggning över jonisk förorening kan fånga in fukt och påskynda fel. Skivan måste rengöras och torkas innan beläggning så att polymerskiktet skyddar en kemiskt godartad yta istället för att täta föroreningar mot den.
Hur hjälper spårbarhet om kontrollanten redan har drivit i fält?
Spårbarhet länkar den berörda enheten till dess komponentpartier, återflödesposter och testhistorik. Detta gör det möjligt för tillverkaren att avgöra om driften är en isolerad händelse, ett partirelaterat materialproblem eller en processexkursion, och att binda den korrigerande åtgärden snarare än att behandla varje enhet som misstänkt.
Vilken är den vanligaste tillverkningsorsaken till sensoroffset i en temperaturregulator?
Termisk koppling från kraftkoppar till sensorområdet, kombinerat med otillräcklig kalibreringsåtkomst. Om sensorns spårning dirigeras nära en värmealstrande komponent eller delar en returväg med högströmkretsar, kommer den uppmätta temperaturen att inkludera en lastberoende offset som inte kan avlägsnas enbart av firmware.
