Hur kan avancerad testteknik säkerställa produktkvalitet på fabriker för larmsystems PCBA?

I larmsystem PCB(Printed Circuit Board Assembly) tillverkning, att säkerställa produktkvalitet är avgörande. Avancerad testteknik spelar en nyckelroll i denna process, och utför omfattande inspektioner på kretskort för att säkerställa att varje produkt uppfyller design- och kvalitetsstandarder. Den här artikeln kommer att utforska hur avancerad testteknik kan förbättra produktkvaliteten på PCBA-fabriker.

1. Automatiserad optisk inspektion (AOI)

Funktion och tillämpning

Automated Optical Inspection (AOI) är en teknik som använder högupplösta kameror för att utföra visuella inspektioner av larmsystems PCBA. AOI-system kan snabbt skanna kretskort för att leta efter problem som lödförband, komponentplacering och saknade komponenter. Genom att jämföra faktiska bilder med standardbilder kan AOI snabbt upptäcka defekter under produktionsprocessen.

Fördelar

Fördelarna med AOI-teknik ligger i dess höga effektivitet och noggrannhet. Jämfört med manuell inspektion kan AOI upptäcka även små defekter snabbare och mer exakt, och det är inte känsligt för trötthet. Detta gör att fabrikerna kan upptäcka problem tidigt i produktionslinjen, vilket minskar antalet defekta produkter.

2. Röntgeninspektion (AXI)

Funktion och tillämpning

Röntgeninspektionsteknik (AXI) används för att inspektera lödfogens kvalitet inom PCBA, särskilt för defekter som är svåra att upptäcka från ytan, såsom BGA (ball grid array) lödfogar. AXI-systemet använder röntgenstrålar för att penetrera kretskortet och genererar bilder av den interna strukturen för att kontrollera lödfogens kvalitet och interna defekter.

Fördelar

Den främsta fördelen med AXI-teknik är dess förmåga att upptäcka interna lödfogsdefekter, vilket kan påverka kretskortets långsiktiga tillförlitlighet. Genom att använda AXI kan PCBA-tillverkare säkerställa att lödkvaliteten uppfyller standarderna, vilket förbättrar produktutbytet och tillförlitligheten.

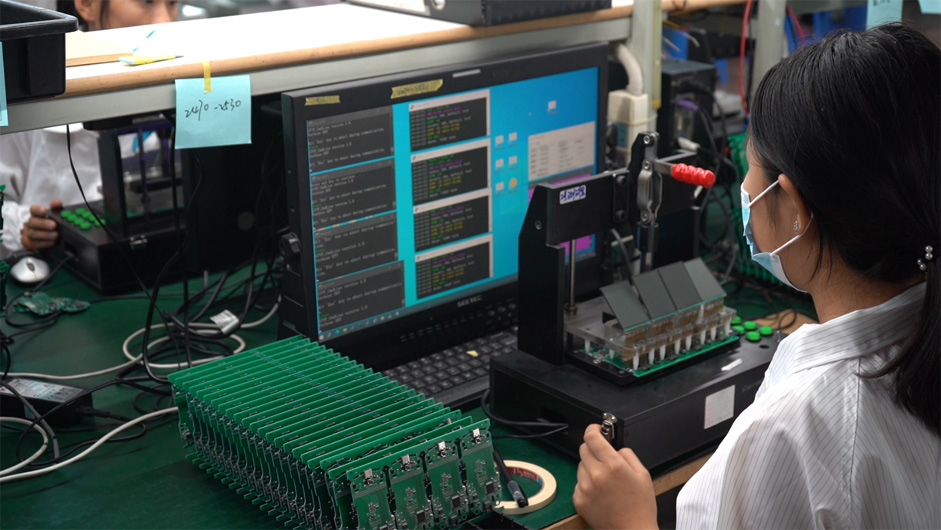

3. Funktionstestning

Funktion och tillämpning

Funktionstestning är ett omfattande prestandatest av larmsystemets PCBA för att verifiera att det fungerar enligt designspecifikationerna. Testning inkluderar vanligtvis elektrisk testning, signaltestning och funktionsverifiering. Funktionstestning kan utföras i olika stadier av produktionslinjen, inklusive testning på styrelsenivå och testning i hela enheten.

Fördelar

Funktionstestning gör det möjligt för tillverkare att verifiera prestanda hos PCBA i verkliga applikationer, vilket säkerställer att alla funktioner fungerar korrekt. Denna testning kan identifiera designfel eller produktionsproblem, vilket säkerställer att produktens funktionalitet och prestanda uppfyller kundernas krav före leverans. Omfattande funktionstestning hjälper till att avsevärt förbättra produktutbytet.

4. Miljötestning

Funktioner och applikationer

Miljötestning simulerar driftförhållandena för larmsystems PCBA under olika miljöförhållanden, inklusive temperatur, luftfuktighet och vibrationer. Dessa tester bedömer stabiliteten och tillförlitligheten hos PCBA under dessa förhållanden, vilket säkerställer att de fungerar korrekt i verkliga tillämpningar.

Fördelar

Miljötester hjälper till att identifiera potentiella produktproblem i extrema miljöer, och förbättrar därmed produktens hållbarhet och tillförlitlighet. Genom att utföra miljötester under produktionen kan fabrikerna säkerställa produktavkastning under olika driftsförhållanden, vilket minskar returer och reparationskostnader.

5. Statistisk processkontroll (SPC)

Funktioner och applikationer

In che modo la gestione dei costi delle fabbriche PCBA influisce sui budget dei progetti? - Notizie - Unixplore Electronics Co., Ltd.

Fördelar

Fördelen med SPC-tekniken ligger i dess förmåga att snabbt upptäcka och korrigera avvikelser i produktionsprocessen. Detta tillvägagångssätt förbättrar inte bara produktutbytet utan optimerar också produktionsprocesserna, vilket minskar skrot och omarbetning. Tillämpningen av SPC hjälper till att upprätthålla stabilitet och konsistens i produktionsprocessen, vilket förbättrar den övergripande produktkvaliteten.

Slutsats

I larmsystem PCBtillverkning, avancerad testteknik är avgörande för att säkerställa produktkvalitet. Tekniker som automatiserad optisk inspektion (AOI), röntgeninspektion (AXI), funktionstestning, miljötestning och statistisk processkontroll (SPC) möjliggör omfattande PCBA-inspektion och verifiering ur olika perspektiv. Dessa avancerade testtekniker gör det möjligt för PCBA-fabriker att snabbt identifiera och lösa produktionsprocessproblem, och därigenom förbättra produktkvaliteten och säkerställa att produktkvaliteten möter kundernas krav. Dessa tekniker förbättrar inte bara produktionseffektiviteten utan förbättrar också fabrikernas konkurrenskraft på marknaden.
