Automobile PCBA: En systematisk konstruktion från tillförlitlighetspelare till noll-defekt tillverkning

Den moderna bilen genomgår en djupgående förvandling från en "mekanisk produkt" till en "mobil intelligent terminal." I denna utveckling har Printed Circuit Board Assembly (PCBA) – som den fysiska bäraren och den elektriska sammankopplingskärnan för elektroniska styrenheter (ECU) – blivit en avgörande faktor för fordonets prestanda, säkerhet och funktionella gränser. Till skillnad från hemelektronik,PCBA för bilarfungerar i en extrem miljö som kännetecknas av höga temperaturer, kraftiga termiska cykler, intensiva vibrationer, fukt och elektromagnetiska störningar. Dess design och tillverkning utgör således ett rigoröst vetenskapligt system som omfattar komponentval, processkontroll och kvalitetsspårbarhet under hela livscykeln.

I. Stringenta toppnivåstandarder: kvalitetsgraven byggd av AEC-Q och IATF 16949

Tillförlitligheten hos PCBA för bilar härrör inte från förstärkning i ett enda steg, utan är rotad i ett top-down-system med obligatorisk standardisering. Bland dessa utgör AEC-Q-serien och IATF 16949 kvalitetsledningssystem de två hörnstenarna.

AEC-Q-standarderna, fastställda av Automotive Electronics Council, tillhandahåller komponentcertifieringsspecifikationer med stränga testtrösklar för olika komponenttyper. Till exempel fokuserar AEC-Q100 på integrerade kretsar (IC), vilket kräver att de klarar tester som temperaturcykler, elektromigrering och felanalys. AEC-Q200 inriktar sig på passiva komponenter (kondensatorer, resistorer etc.) och utsätter dem för termisk chock, fuktighet och vibrationstester för att säkerställa att deras prestanda förblir stabil över ett brett temperaturområde från -40°C till +125°C (och mer). Varje komponent som inte har godkänts av AEC-Q-certifieringen möter betydande hinder för att komma in i vanliga fordonsförsörjningskedjor.

På tillverkningssystemnivå har IATF 16949:2016 ersatt ISO/TS 16949 som den enda kvalitetsstyrningsstandarden för bilindustrin. Dess kärnuppdrag är den obligatoriska implementeringen av de fem kärnverktygen (APQP, PPAP, FMEA, MSA, SPC) för att skapa en kvalitetsarkitektur med sluten slinga. Speciellt:

• APQP (Advanced Product Quality Planning) kräver DFM-recensioner (Design for Manufacturability) i designstadiet för att proaktivt undvika potentiella defekter, som "tombstone" av 0201-små komponenter eller BGA (Ball Grid Array) konstruktionsbrister.

• PPAP (Production Part Approval Process) kräver att Process Capability Index (Cpk) för Critical-to-Quality (CTQ) egenskaper måste vara ≥ 1,67, vilket innebär att processkapaciteten måste vida överstiga allmänna industristandarder.

• FMEA (Failure Mode and Effects Analysis) bedömer systematiskt riskprioritetsnumret (RPN) för potentiella fellägen i SMT-linjer (Surface Mount Technology) – som otillräcklig lödpasta eller BGA-tomrum – och tvingar fram obligatoriska korrigerande åtgärder för artiklar med hög RPN.

Dubbel försäkran om design och process: Ta itu med termiska, mekaniska och kemiska utmaningar

De fysiska utmaningarna för PCBA för bilar fokuserar på tre områden: termisk hantering, mekanisk stress och miljökorrosion. Detta kräver gemensam innovation i både design- och tillverkningsprocesser.

1. Värmehantering och materialval PCBA placerade nära motorrum eller kraftbatterier måste tåla långvariga höga temperaturer. För att mildra termiska fel prioriterar designers substrat med hög Tg (glasövergångstemperatur ≥ 170°C) FR-4-material eller polyimid, vilket förhindrar att PCB:n mjuknar och deformeras under värme. För högeffektskomponenter introduceras Metal Core PCB (MCPCB) eller termiska vior i kombination med kylflänsar för att optimera värmeavledningsvägar. Dessutom erbjuder PECVD (Plasma-Enhanced Chemical Vapor Deposition) plasmabeläggningar – som är termiskt transparenta – skydd på molekylär nivå utan att hindra värmeavledning, vilket gör dem särskilt lämpliga för kompakta applikationer med hög effekttäthet som domänkontrollanter.

2. Mekaniskt vibrationsskydd och anslutningsförstärkning Vibrationer är den främsta orsaken till lödledsutmattning. Designriktlinjer följer DFM-principer: undvik att placera stora tunga komponenter i spänningskoncentrationszoner och prioritera SMT framför genomgående hålkomponenter för att minska spänningen i lödfogen. För BGA-paket som är känsliga för vibrationer implementeras Underfill-processen – fyller gapet under chippet med lim för att fördela stress. Detta kan förbättra påverkans tillförlitlighet med flera storleksordningar. Dessutom ger presspassningsstandarder som IPC-9797A specifikationer för kontakternas tillförlitlighet under vibrationsmiljöer.

3. Konform beläggning och korrosionsskydd Fukt, saltspray och kemiska föroreningar utgör långvariga korrosionshot mot PCBA. Selektiv applicering av konform beläggning är standardpraxis. Men för sensorer eller högfrekventa signallänkar kan traditionella beläggningar påverka signalintegriteten eller lägga till termiskt motstånd. I sådana fall erbjuder nanoteknikbaserade beläggningar på molekylär nivå (t.ex. plasmabeläggningar från P2i) en överlägsen lösning som ger anti-kondensskydd utan att förändra impedansegenskaperna. För BGA-regioner med hög densitet används AXI (Automated X-ray Inspection) för att övervaka lödtömningshastigheten (som vanligtvis krävs för att vara <25 %) för att förhindra att tomrum blir ursprung till korrosion eller sprickutbredning.

Noll-defekt tillverkning: Closed-Loop 3D SPI till MES Full spårbarhet

Kärnmålet med tillverkning av PCBA för bilar är att närma sig "Noll defekt." Detta mål uppnås genom högautomatiserad inspektion och processkontroll i realtid.

I det kritiska SMT-stadiet – lödpasta-utskrift – visar statistik att 60–70 % av defekterna härrör från utskriftsavvikelser. För att komma till rätta med detta använder ledande produktionslinjer 3D SPI (Three-Dimensional Solder Paste Inspection) kopplat med ett återkopplingssystem kopplat till skrivaren. När SPI upptäcker en trendavvikelse i volym eller höjd av lödpasta, finjusterar systemet automatiskt skraptrycket eller schablonfrigöringshastigheten utan manuellt ingripande. Denna mekanism håller Cpk för kritiska parametrar stabilt över 1,67. I efterföljande steg:

• AOI (Automated Optical Inspection) fångar visuella defekter som komponentskiftningar och bryggbildning.

• ICT (In-Circuit Testing) använder sondkontakter för att snabbt screena efter elektriska fel som kortslutningar och motståndstoleranser.

• FCT (Functional Circuit Testing) simulerar verkliga driftsförhållanden (t.ex. 12V/24V effektfluktuationer) för att verifiera PCBA:s funktionella integritet.

Helt avgörande är att spårbarhet från ände till ände inte är förhandlingsbar. I enlighet med IATF 16949 binder Manufacturing Execution System (MES) varje komponents batchnummer, placeringsparametrar, återflödestemperaturprofiler och till och med röntgenbilder till PCBA:s slutliga lasergraverade unika UID. I händelse av ett fältfel kan hela produktionshistoriken hämtas inom 60 sekunder, vilket möjliggör exakt inneslutning och rotorsaksanalys. Denna spårbarhetsförmåga är också allt viktigare för att stödja "Right-to-Repair"-bestämmelser.

Applikationsstratifiering och systemintegration

Automotive PCBA-applikationer spänner över flera områden, från karosskontroll och drivlina till intelligenta sittbrunn och autonom körning. Varje scenario ålägger olika prioriteringar:

• Body Domain (BCM, Body Control Module): Betonar I/O-kontroll och låg strömförbrukning, med kostnadskänslighet som kräver balanserade skyddsåtgärder.

• Drivlina och säkerhetsdomäner (ABS/ESP, låsningsfritt bromssystem/elektroniskt stabilitetsprogram): Kräver extremt hög svarshastighet och extrem miljötolerans, vilket kräver högkvalitativa AEC-Q100 IC:er och förstärkt redundansdesign.

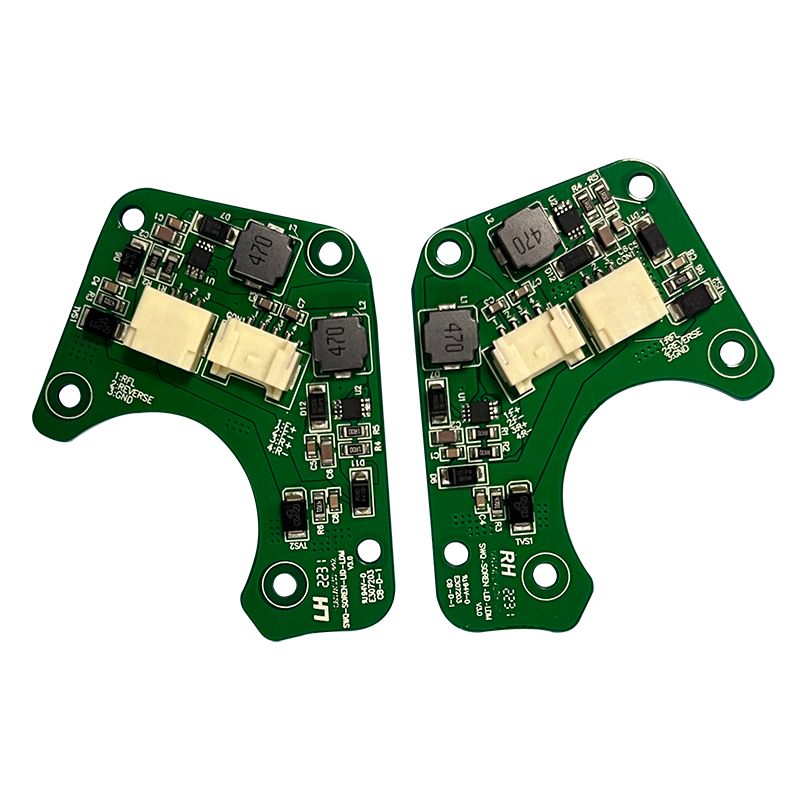

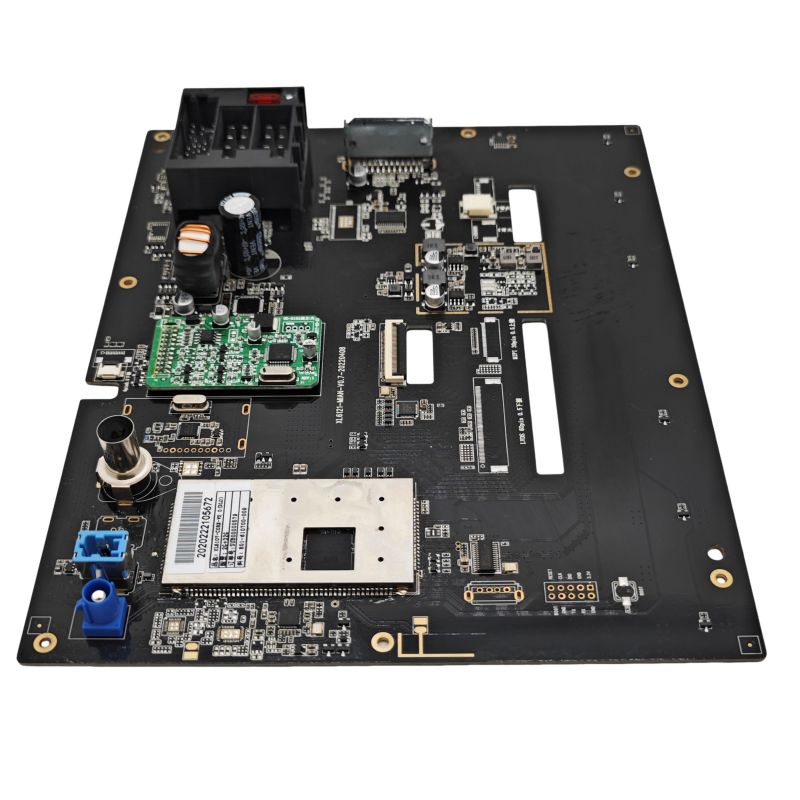

• Infotainmentdomän: Prioriterar höghastighetssignalöverföring (t.ex. HDMI, LVDS) och elektromagnetisk kompatibilitet (EMC), ofta med hjälp av HDI (High-Density Interconnect) eller rigid-flex tekniker för att optimera signalintegriteten.

PCBA för bilarär i sin essens en vetenskap om determinism. Den fastställer stränga standarder genom AEC-Q och IATF 16949 för att filtrera pålitliga gener vid källan; den ger hårdvara motståndskraft mot tuffa miljöer genom specialiserade konstruktioner och processer inriktade på värme, vibrationer och korrosion; och det låser in nästan noll-defekt processkonsistens i massproduktion genom sluten slinga SPC, AOI/röntgeninspektion och MES-spårbarhet. När E/E-arkitekturer (elektriska/elektroniska) för fordon utvecklas mot centrala datorplattformar, måste PCBA inte bara rymma högre beräkningstätheter utan också uppnå redundans och felförutsägbarhet inom ramverket för funktionell säkerhet (ISO 26262). Teknisk innovation inom detta område fortsätter att driva bilindustrin mot säkrare, intelligentare och mer pålitliga horisonter.
