Undvik jordgropar och skruvskräp: Designriktlinjer för högtillförlitliga motorstyrningskretskort

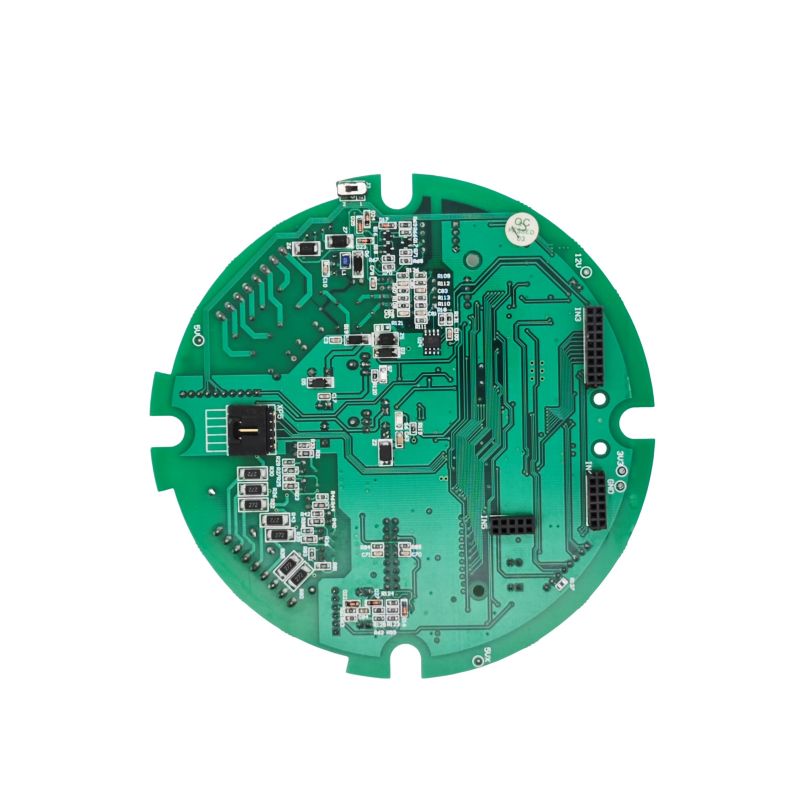

Motorstyrning PCBA (Printed Circuit Board Assembly) är kärnan för precisionsrörelsestyrning inom industriell automation, robotik, nya energifordon och smarta hushållsapparater. Den här praktiska guiden konsoliderar viktiga insikter från val av arkitektur, PCB-layout, montering och verifiering, och hjälper ingenjörer och produktchefer att undvika vanliga fallgropar och säkerställa en smidig övergång från prototyp till högvolymtillverkning.

1. Designfas: arkitektur och komponentval

1.1 Anpassade vs. standardlösningar

Vid projektstart, utvärdera om du ska använda en anpassad PCBA eller en standardmodul. Även om anpassade PCBA medför högre NRE-kostnader (Non-Recurring Engineering) i förväg, möjliggör den optimering för specifika motortyper – såsom BLDC, stepper eller servo – och exakta prestandamål (t.ex. hastighet/vridmomentnoggrannhet inom ±0,5%). Anpassade lösningar erbjuder också överlägsen systemintegreringseffektivitet (ofta överstiger 95%) och långsiktig tillförlitlighet under svåra driftsförhållanden.

1.2 Core Chipset och Topologi Val

• Processor: En 32-bitars MCU med dedikerad motorstyrd kringutrustning (t.ex. ARM Cortex-M4-kärna) rekommenderas starkt för att hantera beräkningsintensiva algoritmer som Field-Oriented Control (FOC) med realtidssvar.

• Drivrutin och kraftsteg:

• För högintegrationsdesigner, välj helt integrerade BLDC-drivrutin-IC:er (t.ex. TI MCF831xC-serien) som kombinerar gate-drivrutiner och power FET:er. Detta förenklar externa kretsar, men kräver noggrann frånkoppling – minst fem kritiska kondensatorer (VM-PGND, CPH-CPL, etc.) måste placeras enligt databladet för att säkerställa stabil drift.

• För högeffekttillämpningar (t.ex. >50A) föredras diskreta MOSFET/IGBT med dedikerade grinddrivrutiner. Överväg enheter med breda bandgap (SiC eller GaN) för att uppnå högre kopplingsfrekvenser och minskade förluster.

2. PCB-layout: Konsten att dämpa brus och termisk hantering

Ett motorstyrkort är i sig en blandad signal och strömkrävande enhet. Dålig layout är den främsta orsaken till EMC-fel och fältreturer.

2.1 Kretsuppdelnings- och jordningsstrategi (kritiskt)

Gyllene regeln: Fysiskt isolera strömjord från signaljord.

• Zonindelning: Dela in PCB i tre distinkta regioner:

• Noisy Zone: Strömriktare, reläer och gate-drivslingor.

• Digital zon: MCU, kommunikationsgränssnitt (CAN, UART, SPI).

• Analog zon: Ström-/spänningsavkänning, kodare/upplösaringångar. Håll högfrekventa PWM-spår borta från känsliga analoga återkopplingsvägar.

• Jordningsimplementering:

• Använd en enpunkts jordning eller en delad jordplansmetod.

• Anslut digital och analog jord vid en enda punkt nära ADC-referensstiftet.

• Isolera strömjorden (brusig) och anslut den till systemets stjärnjordpunkt via en lågimpedansväg, vilket förhindrar att stora transienta strömmar korrumperar styrsignalerna.

• Staplingsrekommendation: En 4-lagers skiva är idealisk när budgeten tillåter. Använd dedikerade jordlager intill den primära komponentsidan för att ge låginduktans returvägar och inneboende skärmning. För 2-lagers konstruktioner, använd omfattande marköversvämningar och håll kraftspår så korta och breda som möjligt.

2.2 Effektslingor och värmeavledning

• Spårbredd och looparea: DC-buss- och trefasutgångsspår måste vara korta och breda för att motstå hög di/dt. Gate-drivsignalpar bör löpa parallellt och nära motsvarande MOSFET-källterminaler för att minimera parasitisk induktans.

• Termisk hantering: Använd termiska vias för att effektivt leda värme från kraftenheter till inre kopparplan eller kylflänsdynor i botten. Applicera lödmasköppningar (kopparexponerade) på högströmsbanor för att möjliggöra extra kylflänsfästning.

3. Montering och tillverkning: förbisedda men ändå kritiska detaljer

3.1 Leveranskedjans motståndskraft i stycklistplanering

Innan BOM (Bill of Materials) slutförs ska du utföra en riskbedömning av leveranser för långvariga artiklar som MCU:er och kommunikationssändtagare. Om det är möjligt, reservera stiftkompatibla alternativa fotavtryck i layouten för att undvika produktionsstopp orsakade av avbrott hos en leverantör.

3.2 Rengöring av skruvfästen (ett ofta men ignorerat felläge)

Under montering av motorstyrenhetens PCBA är metallskräp som bärs av skruvar en dold dödare som orsakar kortslutningar och försämring av isoleringen.

• Risk: Metallpartiklar från vibrerande skruvmatare kan falla på IC-stift med hög densitet eller mellan intilliggande spår, vilket leder till intermittenta fel eller omedelbara kortslutningar vid uppstart.

• Motåtgärder:

• Byt ut traditionella vibrerande skålmatare med matare av stegtyp för att minimera friktionsinducerad partikelgenerering.

• Inför en dammborttagningsstation omedelbart före fäststeget.

• Använd smarta elektriska skruvmejslar med vridmoment- och vinkelövervakning i realtid för att förhindra undervridning (flytande) eller gängavdragning.

4. Testning och validering: bortom "Snurrar det?"

1. Funktionstest (FCT): Under belastade förhållanden, verifiera svarstiden för överströms- och övertemperaturskydd – t.ex. se till att förarens avstängning utlöses inom <10µs. Validera även dynamisk effektnedsättningslogik under spänningsfall.

2. Elektromagnetisk kompatibilitet (EMC) Pre-compliance: Ledade och utstrålade emissioner (CE/RE) är vanliga smärtpunkter. Om fel uppstår, kontrollera först om en korrekt klassad TVS-diod och common-mode-choke är placerade vid strömingången, och optimera PWM-omkopplingshastigheten genom att justera gatemotstånd.

3. Långsiktig tillförlitlighet: Utför termisk cykling och kontinuerliga körtester för att verifiera lödfogens integritet och komponentnedsättning under maximala omgivningstemperaturer.

Designa en pålitligMotorstyrning PCBAär i grunden en triangulär kompromiss mellan elektrisk prestanda, termodynamik och elektromagnetisk kompatibilitet. Varje beslut – från tydlig kretsuppdelning och disciplinerad jordning till rigorös kontroll av monteringsrenlighet – avgör produktens långsiktiga stabilitet i utmanande industriella miljöer. Genom att implementera strategierna som beskrivs i den här guiden kan du avsevärt minska felfrekvensen, förkorta utvecklingscyklerna och förbättra den övergripande robustheten hos ditt motorstyrsystem.
