Det korta svaret: Det beror på din ansökan

Med 20 års erfarenhet av kraftelektronik och felanalys över industriella frekvensomriktare, EV-styrenheter och servosystem, har jag dokumenterat hur lödningsbeslut gör eller bryter motorstyrningens tillförlitlighet. Den här guiden tillhandahåller tekniska data, jämförande tabeller och fälttestade rekommendationer.

Blyfri lödning är obligatorisk för de flesta kommersiella motorstyrningsprodukter som skickas till reglerade marknader (EU, Kina, Korea). Undantag finns dock för applikationer under motorhuven, flyg och vissa industriella enheter där tillförlitlighet åsidosätter lagstadgade krav.

Tekniska skillnader: Blyad kontra blyfri lödning

Att förstå materialegenskaperna förklarar varför detta beslut är viktigt för motorstyrda PCBA:er.

Legeringssammansättning & smältpunkter

Mekanisk tillförlitlighetsjämförelse

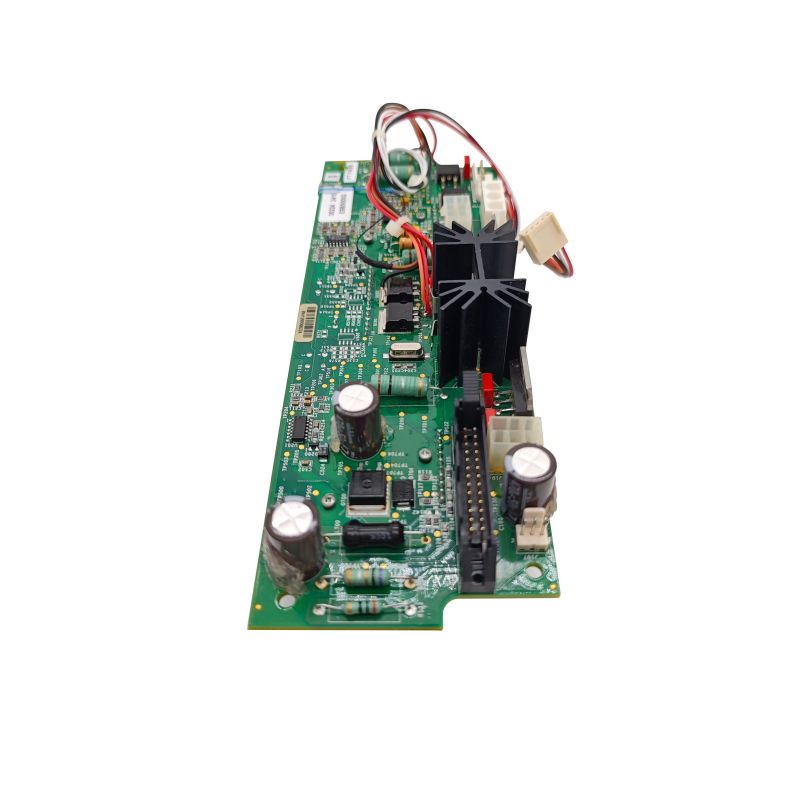

Varför Motor Control PCBA möter unika lödningsutmaningar

Motorstyrenheter upplever påfrestningar som de flesta PCB aldrig stöter på. Dessa tre faktorer gör valet av lödning avgörande.

1. Miljöer med hög vibration

Motorstyrenheter som är monterade direkt på pumpar, kompressorer eller elbilar upplever kontinuerlig mekanisk excitation. En dokumenterad studie jämförde identiska PCBA med blyhaltigt kontra blyfritt lod:

- Blyad montering:Första fel efter 40 timmar med 6 g slumpmässig vibration (komponentbensfraktur)

- Blyfri montering:Samma felläge efter bara 4 timmars identisk vibration

Orsaken? Blyfritt lod har minskad duktilitet. När leden inte kan böjas koncentreras vibrationsbelastningen på komponentledningen, vilket orsakar för tidig fraktur.

2. Extrem termisk cykling

Motordrift genererar värme. Sedan stannar motorerna. Sedan börjar de igen. En typisk industriell drivning cyklar från -40°C till +125°C tusentals gånger.

Blyad lodtar emot CTE-fel (koefficient för termisk expansion) mellan komponenter och PCB genom duktilitet.

Blyfritt lodbildar tjockare, mer spröda intermetalliska föreningar (IMC) vid foggränsytan. Överdriven IMC-tillväxt försvagar gränssnittet och accelererar sprickinitiering.

3. Högström och Joule-uppvärmning

Motorstyrda PCBA:er bär kontinuerliga strömmar från 5A till 200A+. Varje lödfog upplever självuppvärmning från I²R-förluster.

Den primära skillnaden är inte motståndet utan hur fogen hanterar termisk cyklisk stress över tid.

När du MÅSTE använda blyfritt lod

Regulatoriska krav lämnar lite utrymme för val i dessa scenarier.

RoHS-kompatibla marknader

EU, Kina, Sydkorea och många andra jurisdiktioner begränsar bly i elektronik till 0,1 viktprocent av homogent material. Produkter som säljs på dessa marknader måste använda blyfritt lod om inte ett specifikt undantag gäller.

Konsument- och kommersiella motorstyrningar

Hushållsapparater (tvättmaskiner, HVAC-fläktar, kylkompressorer)

Elverktyg med motordrift

Kommersiella VVS-regulatorer

Robotik för icke-industriellt bruk

Exportorienterad tillverkning

Om du tillverkar motorstyrda PCBA för global distribution skapar bibehållande av separata blyhaltiga och blyfria produktionslinjer lagerkomplexitet och kvalitetsrisker. Enhetlig blyfri bearbetning är det praktiska valet.

När du kan motivera blyhaltig lödning (undantag)

Vissa applikationer kvalificerar sig för RoHS-undantag eller faller helt utanför regleringsområdet.

Bilelektronik under huven

Undantag 7(c)-I(giltig till minst 2026) tillåter bly i högtillförlitlig bilelektronik där blyfria alternativ saknar bevisad tillförlitlighet.

Verkliga data från Tier-1-leverantörer visar:

• Blyfria leder i motorstyrenheter visar tidigare sprickinitiering under termisk cykling
• Formning av tennwhisker på ren tennfinish skapar kortslutningsrisker i förseglade ECU:er
• Många biltillverkare fortsätter att specificera blyhaltigt lod för säkerhetskritiska moduler

Flyg och militär

Fullständig dispens. Blyfritt lod krävs inte för flyg-, försvars- eller rymdtillämpningar. Dessa sektorer fortsätter att använda Sn63/Pb37 baserat på årtionden av tillförlitlighetsdata.

Industriella motordrivningar (10+ års livslängdskrav)

När en motorstyrenhet måste fungera i 15+ år i en luftkonditionerad fabrik (-20°C till +70°C omgivning), förblir blyhaltigt lod det konservativa valet. De långsiktiga termiska utmattningsdata för blyfri under dessa förhållanden utvecklas fortfarande.

Medicinsk utrustning (icke-implanterbar)

Undantag finns för många medicinska elektroniska apparater där tillförlitlighet direkt påverkar patientsäkerheten.

Reparation och reservdelar

Ersättnings-PCBA för befintlig blyhaltig lödutrustning bör använda blyhaltig lod för att bibehålla metallurgisk kompatibilitet med befintliga fogar och komponenter.

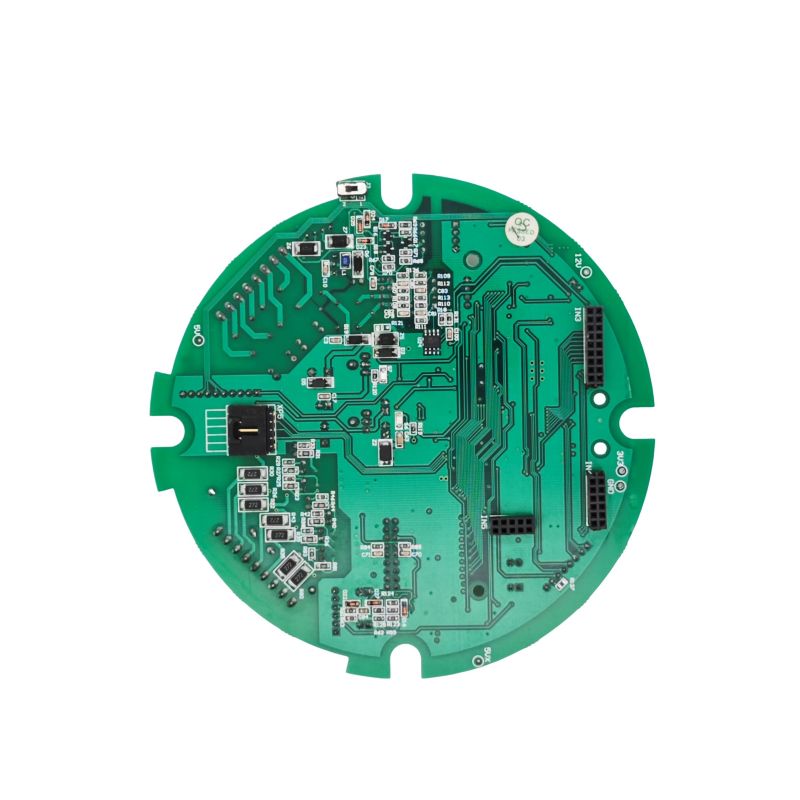

Kritiska komponentöverväganden för motorstyrning PCBA

Alla delar tål inte blyfria lödtemperaturer. Dessa fem kategorier kräver särskild uppmärksamhet.

1. Temperaturkänsliga komponenter

Blyfria återflödestoppar vid 245°C till 260°C – betydligt högre än blyhaltigas 220°C till 230°C.

2. Komponenter med ren plåtfinish

Ren tennfinish (vanlig på blyfria komponenter) kan växa ledande morrhår över tiden - en kritisk risk för motorkontroller med snäva komponentavstånd.

Begränsningsstrategier:

- Ange NiPdAu eller matt tenn-vismut-finish istället för rent tenn

- Applicera konform beläggning över alla lödfogar

- Undvik rent tenn på komponenter i områden med hög densitet

3. Befintlig inventering av blyhaltiga komponenter

Att använda blyhaltiga lödkomponenter (t.ex. SnPb-pläterade ledningar) i en blyfri monteringsprocess skaparprocessinkompatibilitet:

Komponentfinishen smälter vid 183°C, men det blyfria lodet kräver 245°C+

Komponentfinishen kan oxidera eller lösas upp innan lödfogen bildas

Resultat: opålitliga leder, huvud-i-kudde-defekter och fältfel

Regel:Använd komponenter som är klassade för den lödprocess de kommer att uppleva.

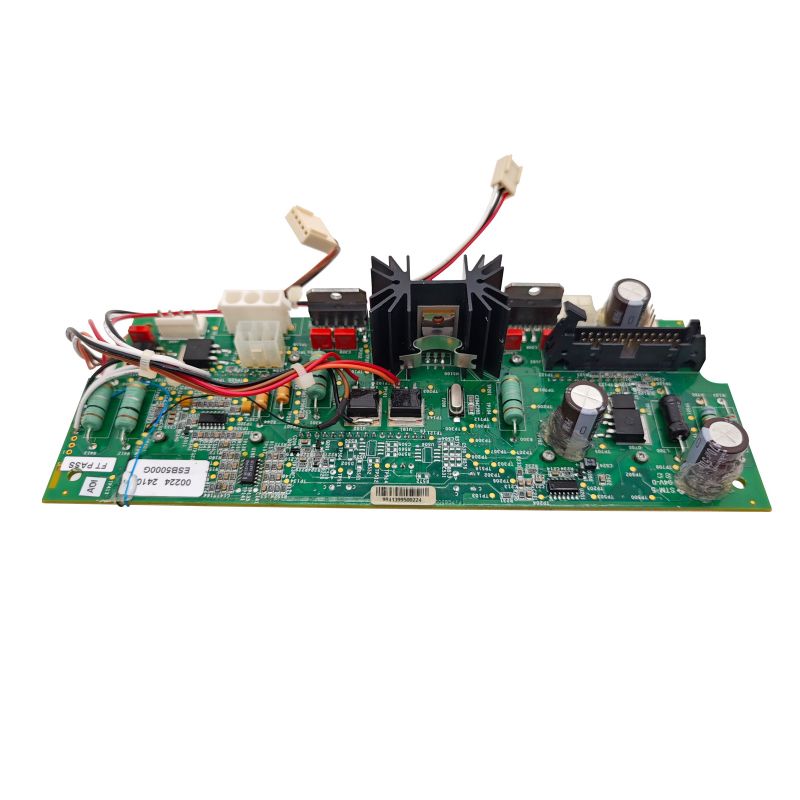

Bästa praxis för blyfri motorstyrning PCBA

Om blyfri krävs maximerar dessa metoder tillförlitligheten.

Val av PCB Ytfinish

Rekommendation:ENIG ger bästa vätning och längsta hållbarhet för blyfri montering.

Omflödesprofiloptimering

En dåligt optimerad blyfri återflödesprofil skapar kalla fogar, tomrum och sköra IMC:er.

Vibrationsdämpning för blyfria leder

Med tanke på blyfris minskade duktilitet vid vibrationer, vidta dessa ytterligare steg:

1. Ingjutning/inkapsling:Fyll höljet runt komponenter med hög massa (kontakter, transformatorer, stora kondensatorer) med silikon eller uretan ingjutningsmassa. Detta överför vibrationspåfrestningar bort från lödfogar.

2. Självhäftande komponenter:Använd epoxi- eller silikonlim under stora ytmonterade enheter (induktorer, aluminiumkondensatorer).

3. Minska komponentens avståndshöjd:Höga komponenter med långa ledningar fungerar som vibrationsspakar. Specificera lågprofilkomponenter där så är möjligt.

Vanliga frågor om motorstyrning PCBA

Nedan följer tre tekniska frågor från motordrivningsdesigners och tillverkningsingenjörer.

F1: Jag designar en motorstyrenhet för elfordon för en Tier-1-billeverantör. Kan jag använda blyfritt lod?

A:Ja, men med betydande kvalifikationsprövningar. De flesta Tier-1-fordonsleverantörer använder för närvarande blyfritt lod för nya konstruktioner eftersom RoHS-överensstämmelse krävs för fordon på EU-marknaden. Det finns dock undantag för elektronik under huven där blyfria tillförlitlighetsdata fortfarande är ofullständiga.

Din kvalificeringsplan måste innehålla:

Praktiska råd:Många biltillverkare fortsätter att specificera blyhaltigt lod för ECU:er under huven med det befintliga RoHS-undantaget. Diskutera med din kund innan du bestämmer dig för blyfri. Om blyfritt är obligatoriskt, specificera ENIG ytfinish och konform beläggning för alla sammansättningar.

F2: Min industriella motordrift misslyckades efter 18 månader med spruckna lödförband på de sex power MOSFET:erna. Monteringen använder SAC305 blyfritt lod. Vad gick fel?

A:Detta är ett klassiskt termiskt utmattningsfel. Här är den diagnostiska sekvensen:

Steg 1 - Undersök sprickplatserna:Titta under ett mikroskop på gränssnittet mellan MOSFET-ledningen och lodfilén. Om sprickan löper längs det intermetalliska föreningsskiktet (IMC) blev IMC för tjock under återflöde.

Steg 2 – Granska din återflödesprofil:För SAC305 bör tiden över liquidus (TAL) vara högst 60 till 90 sekunder. Om din TAL översteg 120 sekunder kan IMC-tjockleken överstiga 10 µm (den spröda zonen börjar över 5 µm).

Steg 3 - Mät temperaturökningen vid MOSFET dräneringsdynan:Med en infraröd kamera mäter du dynans temperatur vid full belastning. Om det överstiger 110°C är det termiska cykliska delta (ΔT) för stort.

Steg 4 - Kontrollera om det finns enpunktsmontering:Power MOSFETs med stora termiska dynor (DPAK, D2PAK, TO-263) som saknar termiska vias eller har hålrum under dynan upplever hot spots. Röntgen lederna – hålrum över 25 % av dynans yta är oacceptabla.

Rekommenderade korrigeringar (i prioritetsordning):

1. Minska ΔT:Lägg till en kylfläns eller förbättra luftflödet för att hålla MOSFET-kuddar under 90°C vid full belastning.

2. Lägg till termiska vias:Under varje MOSFET-dyna placerar du en array med 0,3 mm vias (fyllda och täckta) för att dra in värme i PCB-jordplanet.

3. Använd en lågsilverlegering:Överväg SAC105 (1% Ag) istället för SAC305. Lägre silverhalt ökar duktiliteten och motståndskraften mot termisk utmattning till priset av något högre smältpunkt.

4. Koppla in MOSFET:erna:Applicera termiskt ledande ingjutningsmassa över MOSFET:erna. Detta dämpar termisk cyklisk stress och överför värme.

F3: Jag behöver reparera en motorstyrd PCBA som ursprungligen använde blyhaltigt lod. Kan jag använda blyfritt lod för reparationen?

A:Tekniskt sett ja, men rekommenderas inte. Här är varför:

Problem 1 - Blandad metallurgi:Blyfritt lod (SAC305) blandas inte bra med kvarvarande blyhaltigt lod (Sn63/Pb37). Den resulterande legeringen har en oförutsägbar smältpunkt (typiskt 190°C till 210°C) och bildar svaga, korniga fogar som är benägna att spricka.

Problem 2 - Temperaturkonflikt:För att få ett blyfritt lod behöver du en 370°C till 400°C lödkolvspets. Denna temperatur kan:

Delaminera PCB-dynan från FR4-substratet

Skada intilliggande komponenter (särskilt elektrolytiska kondensatorer)

Smält närliggande plastkontakter

Rekommenderat reparationsprotokoll:

Om du måste använda blyfritt på en blyad bräda:Ta bort 100 % av det befintliga lodet från reparationsområdet med hjälp av en vakuumavlödningsstation. Inspektera under förstoring – eventuellt kvarvarande blyhaltigt lod kommer att förorena den nya fogen. Fortsätt sedan med blyfri lödning vid 370°C med aktivt flussmedel.

Beslutsmatris: Blyad vs. blyfri för motorstyrning PCBA

Använd denna tabell för att vägleda ditt val av lödning.

Blyfri lödning krävs enligt lag för de flesta motorstyrda PCBA:er som skickas till reglerade marknader. Materialegenskaperna hos blyfria legeringar – högre sprödhet, tjockare IMC-bildning, risk för tennmorrhår – skapar verkliga tillförlitlighetsproblem i applikationer med hög vibration och termisk cykling.

För obligatoriska blyfria applikationer:

Använd ENIG ytfinish för bästa vätning

Kontrollera återflödesprofilen noggrant (TAL 60-90 sekunder, topp 245-260°C)

Lägg till ingjutning eller lim för komponenter med hög massa

Applicera konform beläggning för att mildra tennmorrhår

För ansökningar som kvalificerar för undantag (underhuv för bilar, industriell 10+ år, flyg, medicinsk):

- Blyhaltigt lod (Sn63/Pb37) förblir tillförlitlighetens guldstandard

- Kombinationen av duktilitet, vibrationsmotstånd och årtionden av fältdata är svår att ersätta

För reparationer:Matcha den ursprungliga lödlegeringen. Blandad metallurgi skapar oförutsägbara, opålitliga fogar.

Beslutet balanserar i slutändan regelefterlevnad mot fälttillförlitlighet. För konsumentprodukter med 3-5 års förväntad livslängd är blyfri mogen och pålitlig. För säkerhetskritiska eller långlivade motorkontroller, fullfölj undantaget och använd blyhaltigt lod.
