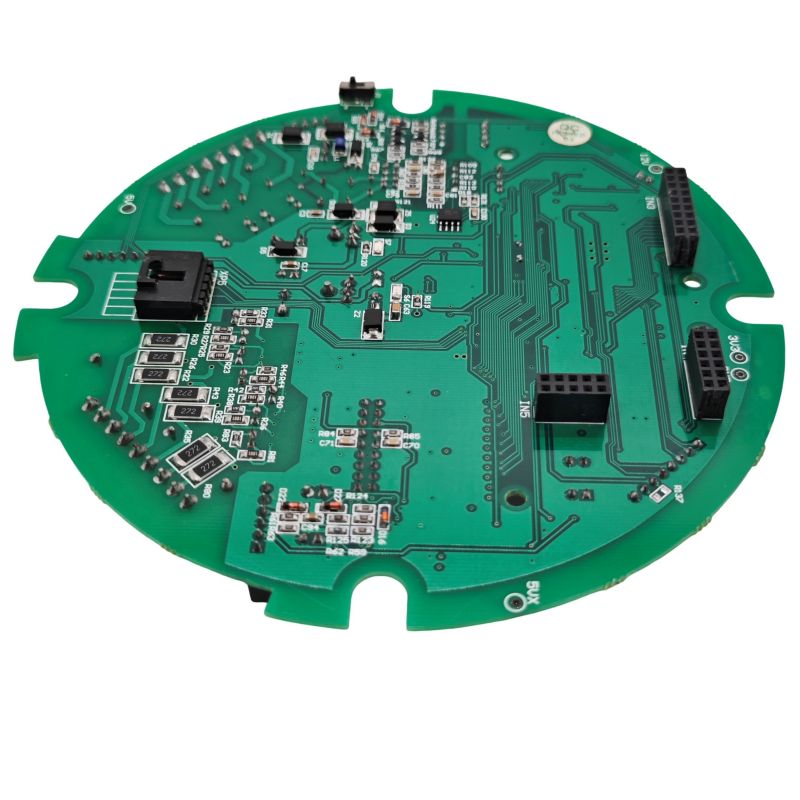

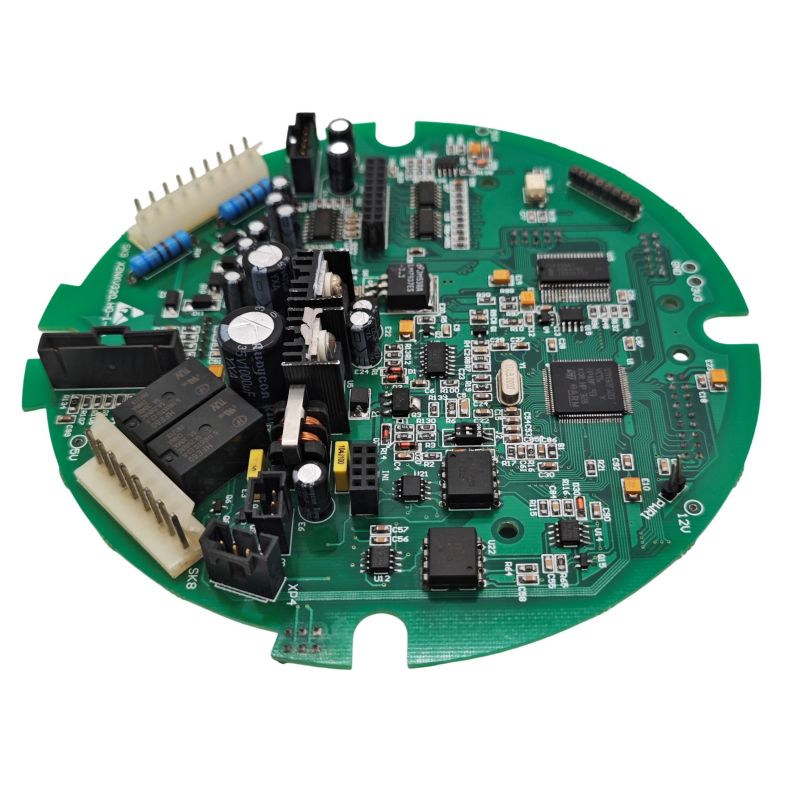

RC servo PCBA

Unixplore elektronik— Med 20 års erfarenhet av inbyggda system och PCB-designerfarenhet har vi sett samma felmönster upprepade gånger: bullriga kraftledningar, otillräcklig frånkoppling och felaktig PWM-routing. Våra servo-PCBA-lösningar är byggda kring de tekniska specifikationer, layoutregler och testmetoder som professionella designers faktiskt använder i produktionen.

Oavsett om du behöver ett fristående drivrutinskort, en flerkanals servokontroller eller ett byte av ett internt servostyrkort, levererar Unixplore Electronics pålitlig, brusimmunPCBAsom fungerar i både RC-hobby- och industrirobotmiljöer.

Vad vi erbjuder:

• Fullständig servo-PCBA-design (schematisk + layout) i Altium, KiCad eller ditt föredragna format
• Prototypframställning med funktionstestning (belastning, rippel, termiska rapporter)
• Volymtillverkning med komponentförsörjning och SMT-montering
• Design granskning och felanalys konsultation

Vad en RC Servo PCBA måste göra

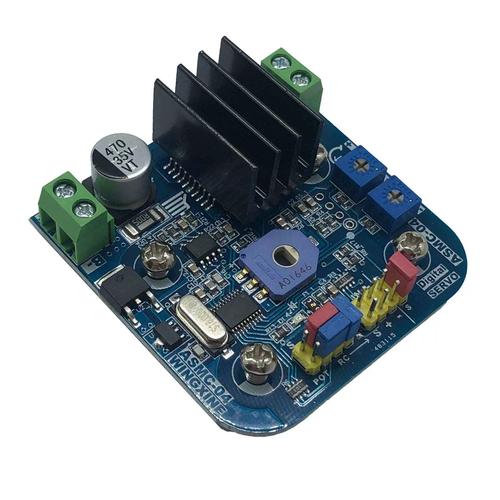

En RC servo PCBA (oavsett om det är ett fristående drivrutinskort eller det interna servokontrollkortet) utför tre viktiga funktioner:

• PWM-signalgenerering eller mottagning:Konverterar kontrollpulser (1ms till 2ms vid 50Hz) till positionskommandon.
• Strömfördelning:Levererar rent 5V eller 6V till servomotorn och styrkretsen.
• Feedbackbearbetning:Läser den interna potentiometern för att verifiera positionen och stänga kontrollslingan.

Högtillförlitliga konstruktioner inkluderar även strömavkänning för överbelastningsdetektering och optoisolering för brusimmunitet.

Kärntekniska specifikationer

Följande parametrar representerar industristandarder för RC-servostyrning PCBA-konstruktioner. Dessa gäller både dedikerade servodrivrutiner och integrerade mottagar-PCBA-enheter.

Specifikationer för ingångseffekt

Styrsignalspecifikationer

Interna servo PCBA-komponenter (inuti servo)

En standard RC-servo innehåller en liten PCBA med dessa komponenter:

PCBA-layoutregler för RC-servotillförlitlighet

På Unixplore Electronics vet vi att de flesta fel på RC-servo har sitt ursprung på PCB:n. Vi följer dessa 8 regler för att säkerställa tillförlitlig drift i varje design vi levererar.

1. Strömfördelning: Stjärnjordning

• Slipad aldrig kedja. Varje servojord ska återgå direkt till strömförsörjningens jordpunkt.
• Separera ström- och signaljord. På multi-servo PCBA-designer, dela jordplanet och anslut på en enda punkt nära batteriingången.
• Spårbredd för ström: För 1,5 A kontinuerlig ström, använd minst 1,5 mm spårbredd med 1 oz koppar.

2. Frånkopplingskondensatorplacering

Servomotorer genererar betydande elektriskt brus. En typisk servo kan producera upp till 200mV topp-till-topp-ljud på 5V-matningsledningen.

Erforderlig frånkoppling per servokontakt:

• 100µF till 470µF elektrolytisk kondensator (hanterar motorinkoppling)
• 100nF keramisk kondensator (filtrerar högfrekvent brus)
• Placera kondensatorer inom 10 mm från servokraftstiften

Bulkkapacitans för hela PCBA: Lägg till en stor kondensator (1000µF till 4700µF) vid huvudströmingången. Detta förhindrar brownouts när flera servon startar samtidigt.

3. PWM-signaldirigering

• Håll PWM-spår korta och direkta. Långa spår fungerar som antenner för brus.
• Undvik att köra PWM-spår parallellt med strömledningar. Använd 90-graders korsning vid behov.
• Lägg till ett 100Ω till 470Ω seriemotstånd på PWM-utgångsstiftet. Detta begränsar strömmen under feltillstånd och minskar ringsignalen.

4. Layout för servokontaktdon

Standard 3-stifts servokontakt (signal, VCC, jord) kräver specifikt avstånd:

• Stiftavstånd: 2,54 mm (0,1 tum) eller 2,7 mm (hög densitet)
• PCB-tjocklek för anslutningsblock: 1,2 mm till 1,6 mm
• Signalstiftets placering: Vanligtvis det inre stiftet (stift 2 av 3)
• Strömsekvensering: GND måste anslutas före VCC vid insättning

För design med hög densitet ger 2,7 mm avstånd mellan servokontakter en kompakt layout samtidigt som tillförlitliga anslutningar bibehålls.

5. Spänningsreglering för kontroll-MCU

• Använd en separat LDO för MCU om samma matning driver servon. Servoströmspikar orsakar spänningsfall som kan återställa mikrokontrollern.
• Rekommenderad regulator: 5V eller 3,3V LDO med minst 200mA kapacitet och 1µF in-/utgångskondensatorer.
• Skyddsdiod: Lägg till en 1N4007- eller Schottky-diod på ingången för att skydda mot omvänd polaritet.

6. Brusdämpning på motorn (för intern servo-PCBA-design)

Om du designar en PCBA som går in i en servo, lägg till brusdämpning direkt vid motorterminalerna:

• 100nF keramisk kondensator lödd direkt över motorterminalerna.
• Anslut kondensatorn negativ till motorhuset för ytterligare skärmning (reducerar brus med upp till 200mV).
• Tillval: Lägg till ferritpärlor på motorkablarna för extrema bullermiljöer.

7. Strömavkänning för överbelastningsdetektering

Avancerade servo-PCBA-designer inkluderar strömövervakning:

• Shuntmotstånd: 0,1Ω till 0,5Ω, 1 % tolerans — skapar spänning proportionell mot strömmen
• Differentialförstärkare: Förstärkning på 10 till 20 — förstärker shuntspänningen till mätbar nivå
• ADC-ingång: 10-bitars minimum — matar aktuell data till styr-MCU

En 100mΩ shunt producerar 50mV vid 500mA och 150mV vid 1,5A. Med en 5x förstärkare blir denna 250mV till 750mV, lämplig för 3,3V ADC-ingångar.

8. Isolering och mekaniskt skydd

Interna servo-PCBA-kort måste vara fysiskt skyddade:

• Isoleringstejp: Placera eltejp mellan PCBA och metallservohuset. Detta förhindrar kortslutning från lödförband eller komponentledningar som vidrör höljet.
• Konform beläggning: För applikationer utomhus eller med hög luftfuktighet, lägg till konform akrylbeläggning för att förhindra korrosion.

Styrsignalgenerering (MCU-kodöverväganden)

Korrekt PWM-generering är avgörande för jitterfri drift. Här är nyckelparametrarna:

PWM-konfiguration

MCU-kodexempel Pseudokod

// Beräkna arbetscykeln för 1500µs puls
    // Antar PWM-period = 20ms, klocka = 1MHz förskalare

    pulsbredd_us = 1500
    period_counts = 20000 // 20ms i mikrosekunder
    duty_counts = pulse_width_us
    set_pwm_duty(duty_counts)

När du testar, använd ett oscilloskop för att verifiera PWM-signalen. Den fallande flanken på pulsen triggar servo att läsa av positionen.

Vanliga fellägen och korrigeringar

Viktig anmärkning om strömbrytning:Byt aldrig servojordledningen för att stänga av den. När marken öppnas kan servo fortfarande ta emot ström genom PWM-signallinjen eller andra vägar, vilket resulterar i 3,2V underspänningsdrift och oregelbundet beteende. Byt alltid VCC-linjen med en P-kanals MOSFET eller relä.

Vanliga frågor om RC Servo PCBA

Nedan följer tre tekniska frågor som vi ofta får från robotingenjörer och RC-systemdesigners.

F1: Varför rycker mina servon slumpmässigt när jag styr dem från min anpassade PCBA med en ESP32 eller Arduino?

A:Du har nästan säkert problem med strömbrus. Här är den diagnostiska sekvensen vi rekommenderar på Unixplore Electronics:

Steg 1— Kontrollera strömförsörjningen med ett oscilloskop: Mät 5V-ledningen direkt vid servokontakten medan servo rör sig. Om du ser mer än 200mV rippel (topp-till-topp) är din frikoppling otillräcklig.

Steg 2— Lägg till bulkkapacitans: Placera en 1000µF till 4700µF elektrolytisk kondensator över strömingångsterminalerna. Servomotorer drar höga inkopplingsströmmar (3–10× löpström) när de börjar röra sig. Utan bulkkapacitans sjunker spänningen under 4V, vilket gör att styrkretsen återställs eller beter sig oregelbundet.

Steg 3— Separera MCU-ström från servokraft: De sämsta designerna kör MCU och servon från samma spänningsregulator. Använd två separata regulatorer:

• En 5V/500mA LDO för MCU och logik.
• En separat 5V/3A matning (eller direkt batterianslutning) för servon.

Steg 4— Lägg till frikoppling vid varje servokontakt: Placera en 100µF elektrolytisk och en 100nF keramisk kondensator direkt över VCC- och GND-stiften på varje servokontakt. Den keramiska kondensatorn filtrerar högfrekvent brus från motorborstarna; elektrolytiken hanterar lågfrekventa strömspikar.

Steg 5— Kontrollera din PWM-signalkvalitet: Använd ett oscilloskop för att titta på PWM-stiftet. Om du ser en ringning (översvängning) på de stigande eller fallande kanterna, lägg till ett 100Ω-seriemotstånd vid MCU-stiftet. Detta dämpar signalen och förhindrar falsk triggning.

Summan av kardemumman:90 % av servojitterproblemen är strömrelaterade, inte kodrelaterade. Fixa kraftfördelningen först.

F2: Hur designar jag en PCBA som styr flera servon (8 till 16 kanaler) utan brownouts?

A:Detta kräver noggrann energibudgetering och layoutplanering. Här är det tekniska tillvägagångssättet för en 16-kanals servostyrenhet PCBA.

Steg 1— Beräkna totala effektbehov:

• Varje standardservo drar 200mA till 500mA under normal drift.
• Toppströmmen kan nå 1,5A till 3A per servo.
• För 16 servon: 16 × 1,5A = 24A topppotentialdrag.

Steg 2— Konstruera kraftfördelningen:

• Huvudströmingång: Använd en 5V till 6V strömförsörjning klassad för minst 30A.
• Ingångskontakt: XT60 eller skruvterminal (inte ett litet 2-stiftshuvud).
• Huvudströmspår: 8 mm till 10 mm breda med 2 oz koppar, eller använd ett dedikerat kraftplan på lager 2.
• Samlingsskenor: För strömmar över 15A, lägg till kopparskenor eller använd extern ledning.

Steg 3— Implementera stegvis kraftfördelning:

• Dra tjocka kraftspår (5 mm+) till en central distributionspunkt.
• Från den punkten kör du individuella 1,5 mm spår till varje servokontakt.
• Lägg till en 470 µF kondensator vid varje servokontakt (fördelad kapacitans, inte bara ett stort lock vid ingången).

Steg 4— Använd optoisolering för signalledningar (avancerat):

• För industriella miljöer eller miljöer med högt brus, isolera PWM-signalerna med optokopplare (t.ex. 4N35 eller PC817).
• Detta förhindrar motorljud från att kopplas tillbaka till MCU:n och orsaka återställningar.
• Isolerade konstruktioner kräver separata kraftdomäner (MCU-sida och servosida).

Steg 5— Lägg till strömbegränsning eller mjukstart:

• Använd en MOSFET med mjukstartskretsar för att öka servoeffekten över 10ms till 50ms.
• Detta förhindrar att den initiala inströmningen från alla 16 servon kollapsar matningen.
• Alternativt kan du slå på servon i sekvens (5ms fördröjning mellan varje).

Steg 6— PCB-lagerstackrekommendation för 16+ kanaler:

• Lager 1: Signal (PWM, återkoppling)
• Lager 2: Markplan (fast hällning)
• Lager 3: Kraftplan (5V eller Vservo)
• Lager 4: Signal eller sekundär jord

Denna stack minimerar looparean och minskar EMI mellan kanaler.

F3: Kan jag använda samma PCBA-design för olika servomärken (Futaba, Hitec, Spektrum, generisk)?

A:Ja, med tre viktiga kompatibilitetsöverväganden.

Övervägande 1— PWM-signalstandarder är konsekventa: Alla RC-servon använder samma 50Hz PWM-standard med 1ms till 2ms pulser. Din PCBA:s PWM-genereringslogik fungerar universellt.

Övervägande 2— Strömkraven varierar avsevärt:

Din PCBA måste vara designad för den högsta ström servo du tänker använda. Design för 2A kontinuerlig och 5A topp per kanal för att täcka de flesta standardservon och servon med högt vridmoment.

Övervägande 3— Anslutningskompatibilitet:

• De flesta servon använder ett standard 3-stifts honhuvud med 2,54 mm (0,1 tum) avstånd.
• Signalstiftets placering varierar beroende på märke:
  • Futaba: Signalen är det innersta stiftet (stift 2)
  • Hitec och Spektrum: Signalen är stift 1 eller stift 3 beroende på modell
• Designa din PCBA med tydligt märkta stift (S, +, –). Använd ett 3-stifts hanhuvud (som en vanlig servoförlängningskabel) så att alla servo kan anslutas direkt.

Övervägande 4— Intern servo PCBA (inuti servo) är inte utbytbar: Om du designar den interna PCBA som går inuti servohuset (ersätter det ursprungliga styrkortet), är detta märkesspecifikt. Olika servon har olika:

• Potentiometerresistansvärden (5kΩ vs 10kΩ)
• Motorstorlekar och strömvärden
• Placering av mekaniska monteringshål
• Höljes mått

För intern PCBA-design, reverse-engineera originalet eller få detaljerade specifikationer för just den servomodellen. För externa drivrutiner PCBA-designer (kortet som ansluts till standardservokontakter) är kompatibiliteten utmärkt för alla stora RC-märken.

Testa din RC Servo PCBA

Innan du godkänner en design för produktion, kör dessa fem tester:

Sammanfattning: Designa en pålitlig RC Servo PCBA

En robust RC servo PCBA definieras av fem tekniska beslut:

1. Tillräcklig bulkkapacitans(1000µF till 4700µF) vid huvudströmingången.
2. Separata maktdomänerför MCU (LDO-reglerad) och servon (direktbatteri eller högströmsregulator).
3. Stjärnjordningmed separata effekt- och signaljordreturer.
4. Frånkopplingskondensatorervid varje servokontakt (100µF elektrolytisk + 100nF keramik).
5. Korrekt PWM-signalkonditioneringmed seriemotstånd och korta spår.

För design med flera servo (8+ kanaler), använd ett 4-lagers PCB med dedikerad kraft och jordplan. För interna servo-PCBA-konstruktioner, lägg till motorbrusdämpning (100nF över motorterminaler) och isolerande tejp för att förhindra kortslutning av höljet. Dessa metoder ger konsekvent jitterfri drift och långsiktig tillförlitlighet i både RC- och robotapplikationer.
