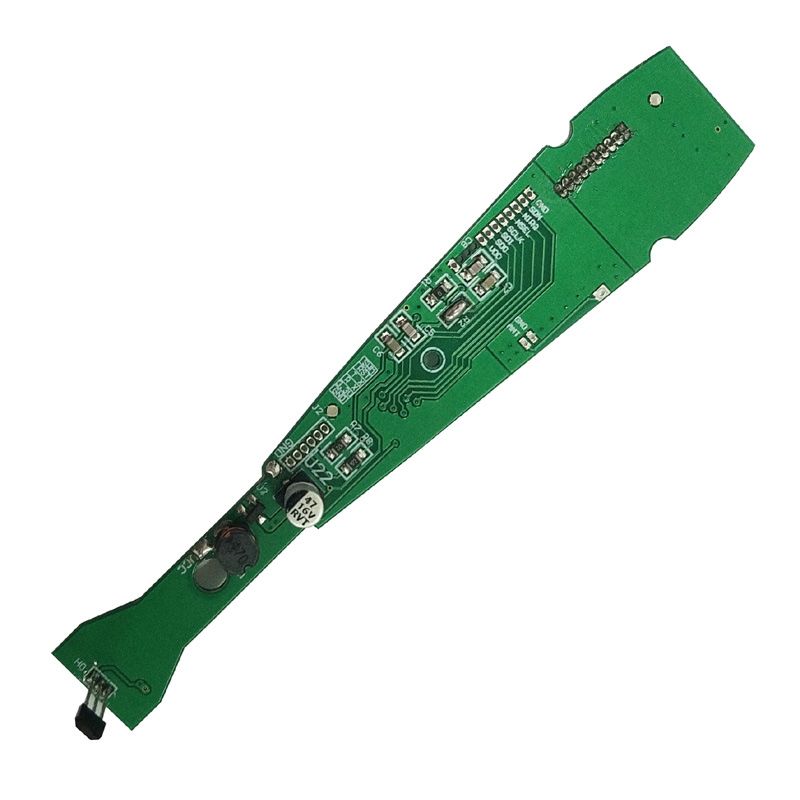

Kärndifferentiatorer för RC Car PCBA

Inte alla RC-bils PCBA-designer presterar lika. Sex faktorer skapar den verkliga skillnaden.

Motordrivsteg -- där de flesta konstruktioner misslyckas

Skillnad maker: En RC-bil PCBA av hobbykvalitet använder separata MOSFET-drivrutiner på hög och låg sida med programmerbar dödtid. Leksakstavlor använder integrerade halvbrygga IC:er som överhettas efter 2 minuters terränganvändning.

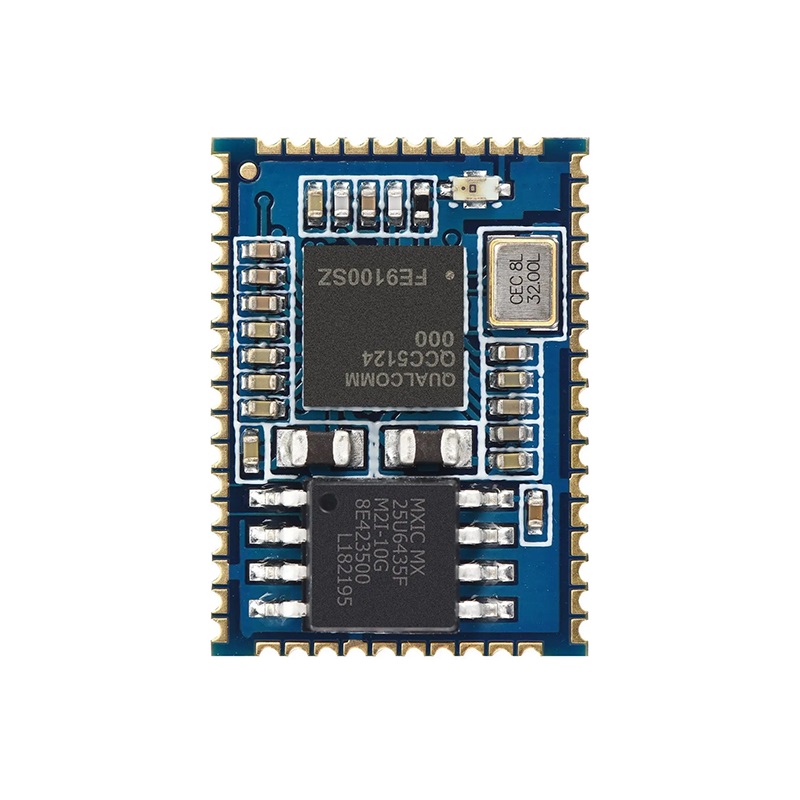

Radiomottagarens känslighet och selektivitet

Skillnad maker: En kvalitets RC-bil PCBA inkluderar en separat LNA (lågbrusförstärkare) före mottagarens IC. Detta lägger till 15 dB förstärkning utan att försämra brussiffran, vilket tillåter kontroll på 300+ meter.

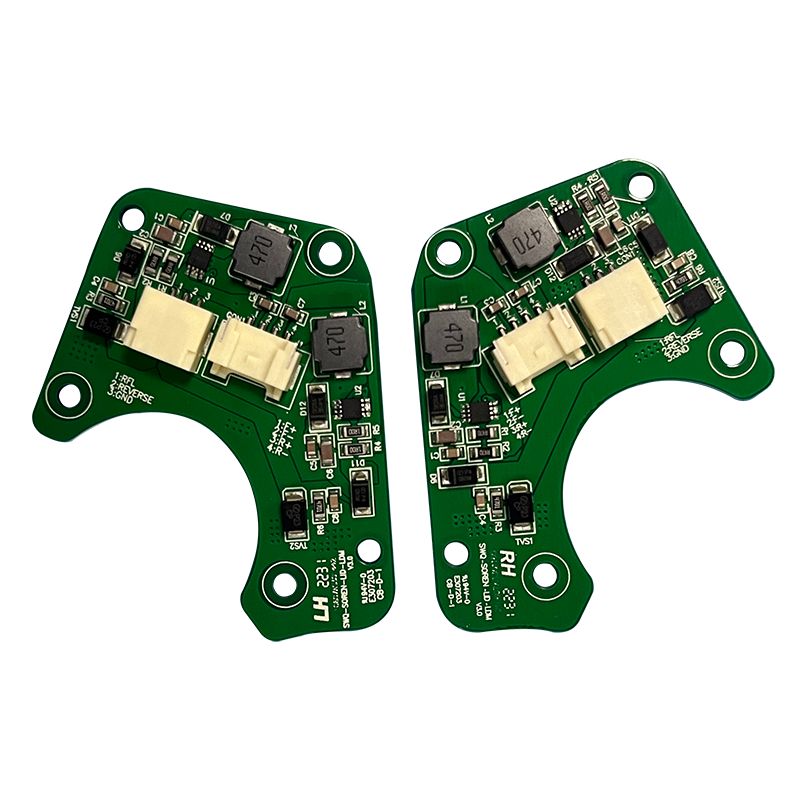

Strömhanteringsskillnader som spelar roll

Spänningsstabilitet under motorbelastning avgör om RC-bilens PCBA återställs under hård acceleration.

Batteriingång och reglering

Kritisk skillnad: MCU:n på en RC-bils PCBA måste hållas vid liv under motorstopp som sänker batterispänningen från 8,4V till 5,0V i 10 millisekunder. Använd en buck-boost eller en stor kondensatorbank (1000 µF låg-ESC) på 5V-skenan.

BEC-prestanda (Battery Eliminator Circuit).

Skillnader i layout och skärmning

RC-bilens PCBA arbetar inuti ett plastchassi med motorer, kablar och snurrande växlar. Buller finns överallt.

Bullerisoleringstekniker

Skillnad maker: En kvalitets RC-bil PCBA placerar RF-sektionen i en separat jordö ansluten till huvudjorden vid en enda punkt nära batteriets minuspol.

Kristall och oscillatorplacering

- Håll 27 MHz kristall (eller TCXO för 2,4 GHz) minst 15 mm från motorledningar

- Inga digitala spår löper under kristall

- Markskyddsring runt oscillator (via stygn var 2:e mm)

- Belastningskondensatorer anpassade till kristallspecifikation (±5 pF)

Firmware och Control Loop Skillnader

Enbart hårdvara gör ingen skillnad. Kontrollalgoritmen skiljer känsliga bilar från tröga.

Gas- och styrkurvor

Genomförande: RC-bilens PCBA MCU måste köra PID-slingor vid minst 1 kHz. 100 Hz loopar ger märkbar fördröjning. Använd en Cortex-M4 eller liknande med hårdvara multiplicera-ackumulera.

Failsafe och Telemetri

- Signalförlust felsäker-- Ställ gasreglaget på noll efter 0,5 sekunder utan paket

- Lågt batteri felsäkert-- Minska gasen till 50 % vid 6,0 ​​V, sänk vid 5,5 V

- Valfri telemetri-- Batterispänning, motortemperatur, RSSI skickas tillbaka till sändaren

En kvalitets RC-bil PCBA implementerar felsäker i hårdvara (separat komparator) inte bara i mjukvara. Om MCU låser sig drar hårdvaran gasen till noll.

Produktionstoleranser och testning

Massproduktion avslöjar skillnader. Snäva toleranser skapar konsekvent prestanda.

Kritiska produktionsspecifikationer

Funktionstestningsprotokoll

Varje RC-bil PCBA bör passera:

1. Motortest utan belastning-- Ström < 1A, inget hörbart gnäll

2. Stalltest-- 30A i 2 sekunder, ingen termisk avstängning

3. Räckviddstest-- 100 meter i öppet fält med antenn nere

4. Interferenstest-- Manövrera 10 kort samtidigt, ingen kanalkrock

Vanliga frågor -- Vanliga frågor om skillnader i RC Car PCBA

F1: Varför förlorar vissa PCBA-konstruktioner för RC-bilar parning efter en krasch, medan andra inte gör det?

A:Skillnaden är mekanisk påkänning på kristalloscillatorn. En krasch som stoppar bilen skapar plötsligt en 200--500 G retardationspuls. Denna stöt ändrar kvartskristallens resonansfrekvens på två sätt:

Frekvensförskjutning från mekanisk stress-- Kristallämnet deformeras tillfälligt under G-kraft och ändrar dess parallella resonansfrekvens med upp till 150 ppm. Om mottagarens PLL inte kan spåra denna förskjutning (de flesta lågkostnadsdesigner har ett fångstintervall på 50 ppm), tappar RC-bilens PCBA låset och återhämtar sig aldrig eftersom den deformerade kristallen nu har en permanent offset.

Lödfogs mikrofrakturer-- Små HC-49S-kristaller (vanliga i leksaks-RC) har tungmetallfodral. Under 500 G belastar höljets tröghet lödfogar. En mikrospricka som klarar visuell inspektion skapar intermittent kontakt. RC-bilens PCBA slås på (kristall fungerar vid låg vibration) men misslyckas så fort motorn vibrerar.

Lösning i kvalitet RC bil PCBA:

- Använd en MEMS-oscillator (SiTime eller liknande) istället för kvarts. MEMS-enheter överlever 50 000 G och förbrukar mindre ström.

- Om kvarts är obligatoriskt, använd ett 3,2×2,5 mm keramiskt paket (ej HC-49S) med fyrpunktslödning.

- Lägg till underfyllningsepoxi under oscillatorn (en 0,5 mm sträng på två kanter absorberar stötar).

En väldesignad RC-bil PCBA överlever upprepade 1-meters fall på betong utan att förlora bindning. Testa genom att tappa den monterade bilen 20 gånger från 1 meter och verifiera sedan räckvidden. Billiga mönster misslyckas på drop 3 eller 4.

F2: Hur påverkar MOSFET-grinddriftskonfigurationen RC-bils PCBA-prestanda vid partiellt gaspådrag?

A:Partiell gaspådrag (10--40 % arbetscykel) är där de flesta RC-bils PCBA-designer avslöjar sina svagheter. Två grinddrivningsparametrar dominerar:

Gateladdning och Millerplatån-- När en MOSFET växlar vid partiell gas, tillbringar den mer tid i det linjära området (Miller-platån) där Rds(on) ännu inte har uppnåtts. En MOSFET med hög total grindladdning (Qg > 50 nC) tar 200--300 ns att slå på helt. Vid 10 % gaspådrag (20 kHz PWM, 5 µs on-time) är MOSFET endast helt förbättrad under 4,7 µs. De återstående 300 ns i linjärt område avleder värme som (I × V). Vid 20A är detta 20A × 6V = 120W för 300 ns per cykel -- tillräckligt för att höja korsningstemperaturen 40°C över omgivningen på 30 sekunder.

Gatemotståndsvärde-- Leksaks RC-bil PCBA-designer använder ett enda 100Ω grindmotstånd för enkelhetens skull. Detta skapar 500 ns stigtider. Kvalitetsdesigner använder separata start- och avstängningsmotstånd: 10Ω start (snabb) och 100Ω avstängning (långsammare för att minska ringsignalen). Detta ger 100 ns stigtid, vilket dramatiskt minskar linjära regionförluster.

Mätskillnad-- Testa genom att köra RC-bilens PCBA med 25 % gaspådrag på en dynamometer i 10 minuter. En dålig design visar motortemperaturen 90°C och MOSFET-lådan 110°C. En kvalitetsdesign (MOSFET med låg Qg, separata grindmotstånd) driver motorn vid 60°C, MOSFET vid 70°C. Kylarbrädan håller 5× längre.

F3: Vad är skillnaden i antenndesign mellan en 100-meters RC-bil PCBA och en 300-meters version?

A:Tre antenndesignelement skapar en skillnad på 200 meter samtidigt som du använder samma sändareffekt på 2,4 GHz (100 mW laglig gräns):

Antenntyp och effektivitet-- En PCB-spårningsantenn (inverterad-F) på ett standard 1,6 mm FR-4-kort uppnår 40--50 % effektivitet (-3 till -4 dBi förstärkning). Samma RC bil PCBA med en extern 1/4 våg monopol (31 mm tråd) uppnår 70--80% effektivitet (-1,5 dBi). En keramisk chipantenn (t.ex. Johanson 2450AT18) med ett avstämt matchande nätverk når 60--65 % effektivitet. För en räckvidd på 300 meter, använd en enpolig antenn placerad vertikalt (ej lindad inuti chassit).

Markplansstorlek-- Antennens jordplan (motvikt) måste vara minst λ/4 (31 mm) långt. Kvalitets RC-bil PCBA-design reserverar en fast markyta på 35×40 mm under RF-sektionen. Leksakstavlor placerar antennen nära batteriet eller motorn, vilket minskar det effektiva jordplanet till 15 mm. Detta avstämmer antennen till 2,45 GHz -- faktisk resonans skiftar till 2,6 GHz, vilket förlorar 10 dB i känslighet.

Matarledningsimpedans-- En monopolantenn kräver en 50Ω transmissionsledning från RF IC till antennmatningspunkten. Detta innebär ett 1,5 mm brett spår på 1,6 mm FR-4 (mikrostrip) med ett kontinuerligt jordplan under. Kvalitets RC-bil PCBA använder ett 50Ω-spår med markvägar på båda sidor. Leksakstavlor leder antennen genom ett 10 mm långt, 0,3 mm spår (120Ω) med slitsar i jordplanet – vilket skapar en impedansmissanpassning som återspeglar 40 % av den överförda effekten.

Kontroll-- Fråga din PCBA-leverantör om ett Smith-diagram som visar antennimpedansen vid 2,45 GHz. En bra design visar 50Ω ± 5Ω. En dålig design visar 30Ω eller 80Ω. Den enda mätningen förutsäger räckviddsskillnaden mer exakt än någon simulering.

Jämförelsetabell -- Toy vs Hobby RC Car PCBA

En överlägsen RC-bil PCBA handlar inte om dyra komponenter. Det handlar om korrekt grinddrift, korrekt antenndesign, felsäker hårdvara och snäva produktionstoleranser. Fokusera på MOSFET-omkopplingsförluster och RF-jordplansstorlek -- dessa två områden ger den mest märkbara skillnaden i verklig körning.
