Mastering Game Console PCBA: A Complete Engineering Walkthrough

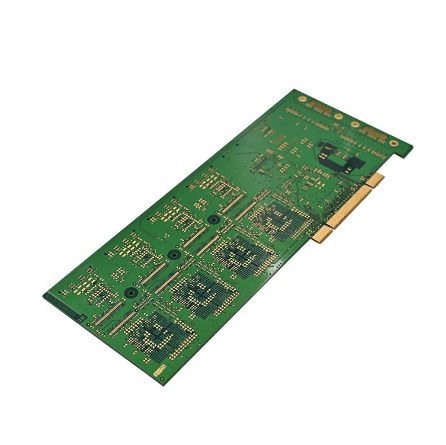

En spelkonsols PCBA (Printed Circuit Board Assembly) är dess "hjärta" – den bär processor, minne, bildskärmsdrivrutiner och alla perifera gränssnitt. Oavsett om du bygger en retro handdator eller en modern bärbar spelenhet, guidar den här guiden dig genom hela processen.

Planering först: Definiera din spelkonsol

Att investera tid i planering innan du tar upp en lödkolv kommer att rädda dig från många huvudvärk på vägen.

1. Definiera dina mål och kärnspecifikationer

Tänk tydligt på vilken typ av spelkonsol du vill bygga:

• Retrostil: Kör 8-bitars eller 16-bitars emulerade spel, låga prestandakrav, bra för nybörjare. Ett typiskt exempel är en Arduboy-kompatibel enhet som använder en 16MHz ATmega32u4 som driver en 128×64 OLED-skärm.

• Modern Style: Kör Linux, emulerar PSP eller system på högre nivå. Detta kräver en mer kraftfull kärna – t.ex. en Raspberry Pi 3B+ med en 7-tums IPS-skärm, plus dedikerad strömhantering och expansionsknappkort.

2. Välj Core Components

Här är en typisk materialförteckning för enspelkonsol PCBA:

Proffstips: Verifiera alltid spännings- och logiknivåer (3,3V vs. 5V) över alla komponenter för att säkerställa att de kan kommunicera korrekt.

Kretsdesign och prototyper

När planeringen är klar, går du till kärnan av PCBA-utveckling – design och tillverkning.

1. Schematisk och PCB-layout

Använd ett EDA-verktyg (KiCad, Altium Designer, EAGLE) för att göra följande:

• Rita schemat: Anslut IC-stiften för processor, bildskärm, knappar, lagring och energihantering korrekt.

• PCB-layout: Placera huvudprocessorn nära bildskärmskontakten för att förkorta höghastighetssignalvägar. Gör kraft- och jordspåren bredare och använd ett solidt jordplan för att minska elektromagnetisk störning (EMI).

• Kör DRC: Kör designregelkontroller för att säkerställa att spårbredder och spelrum motsvarar din tillverkares kapacitet.

2. Prototypframställning och stycklista

Exportera Gerber-filer och skicka dem till en PCB-fabrik för prototypframställning. Under tiden, börja anskaffa komponenter. Observera att speciella IC:er och kontakter kan ha ledtider på 12–24 veckor, så planera i förväg.

 PCBA Montering – Lödning och montering

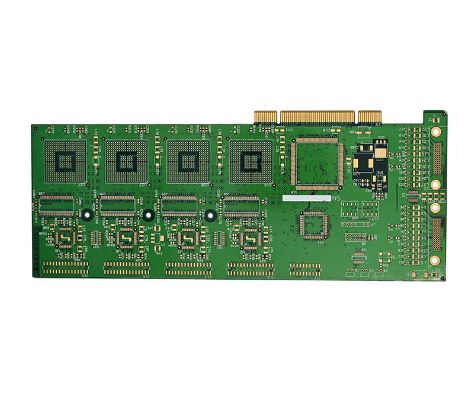

När du väl fått det nakna kretskortet är det dags att löda och montera. Välj den metod som passar din kompetensnivå.

1. SMT-komponentlödning (ytmonterad)

För små SMD-delar som motstånd och kondensatorer använder den professionella processen pick-and-place + reflow-lödning. I ett gör-det-själv-scenario kan du:

• Handlödning: Använd en pincett för att placera delen, värm dynan och stiftet med järnspetsen och mata in lödtråd.

• Återflöde: Applicera lödpasta på kuddar, placera komponenter och värm PCB på en värmeplatta tills pastan smälter (~190°C).

2. THT-komponentlödning (genomgående hål)

Knappar, batterihållare, stifthuvuden och liknande delar sätts in från ovansidan och löds på undersidan.

Lödtips:

• Löda kortare komponenter först (motstånd, kondensatorer), sedan högre (huvuden, uttag).

• Ställ in strykjärnstemperaturen till ~300°C och håll varje fog uppvärmd i under 5 sekunder för att undvika att skada delen eller dynan.

• Var noga uppmärksam på polariteten för lysdioder, elektrolytkondensatorer och batteriledningar (röd = positiv, svart = negativ).

Firmware och programvara

Med hårdvara monterad är din konsol bara en "kropp" – den behöver firmware för att komma till liv.

1. Konfigurera utvecklingsmiljön: Installera Arduino IDE, Raspberry Pi OS eller motsvarande verktygskedjor för din valda processor. För ett Arduino Pro Micro-baserat projekt, installera Arduboy2-biblioteket.

2. Skriv/flash den fasta programvaran: Den fasta programvaran hanterar hårdvaruinitiering, läser knappingångar, driver displayen och kör spellogik. Nybörjare bör börja med projekt med öppen källkod (som Arduboy-spelbibliotek) för att lära sig hur man porterar spel.

3. Ladda spel: För konsoler med microSD-stöd, placera spel ROM-filer på kortet; firmware läser och kör dem därifrån.

Testning och verifiering

Detta är kvalitetssäkringssteget – hoppa aldrig över det.

1. Inspektion före strömförsörjning: Använd en multimeter för att kontrollera kortslutning mellan ström och jord. Dubbelkolla polaritet och orientering av alla delar.

2. Starttest: Slå först på utan att huvudkretsen är isatt, verifiera att varje kraftskena (t.ex. 3,3V, 5V) matar ut korrekt. Installera sedan processorn och testa grundläggande funktionalitet.

3. Funktionstest: Testa knappingångar, displayutgång, ljud och laddning en efter en. Använd testkod som går igenom varje funktion för att verifiera att varje rad fungerar.

4. Speltest: Kör ett spel kontinuerligt i 15–30 minuter. Övervakningsskärmens stabilitet, knapprespons och total temperaturökning.

Avancerade tips och vanliga fallgropar

• Termisk design: Högpresterande kärnor (t.ex. Raspberry Pi) genererar betydande värme – står för kylflänsar eller ventilationshål i både PCB-layout och höljesdesign.

• EMI (elektromagnetisk störning): För digitala höghastighetssignaler, använd differentialpar och omge dem med jordspår för att minska brus.

• DFM (Design for Manufacturability): Om du planerar produktion i små partier, kontakta din PCBA-fabrik tidigt i designfasen för att säkerställa att din layout matchar deras tillverkningskapacitet.
