Hur Dash Cam PCBA-utvecklingen utvecklas: från chipval till massproduktion

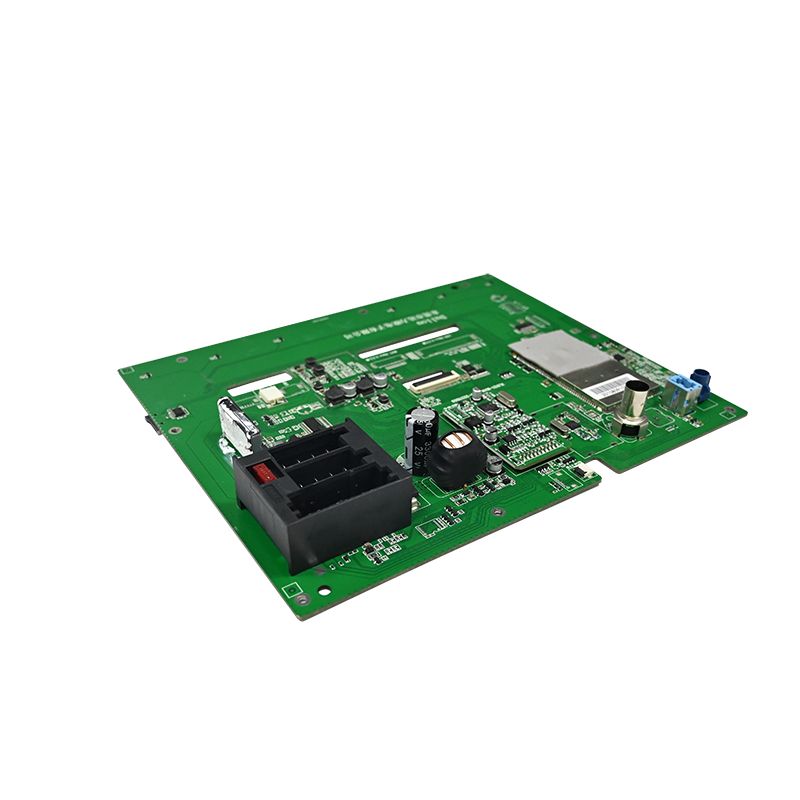

I dess kärna definieras en instrumentbräda inte av dess lins eller hölje, utan av dessPCBA(Tryckkortsmontage). Få rätt chipset och brädet stabilt, och du har redan vunnit halva striden. Med utgångspunkt från verklig industrierfarenhet, här är en enkel guide som täcker urval av chipset, kretsdesign, tillverkning och testning.

1. Markering av chipset: Välj "Hjärnan" först och bygg sedan runt den

Huvudprocessorn är hjärtat i PCBA. När detta väl har bestämts är resten av kretsen, kostnaden och prestandataket till stor del satta. För närvarande har de vanliga alternativen var och en sina egna styrkor:

• Ambarella: Känd för överlägsen bildbehandling, utmärkt bildkvalitet och hög kodningseffektivitet. Idealisk för avancerade 4K-dash cams, men utvecklingen är komplex och stycklistkostnaderna är högre.

• Novatek: Marknadsledare sett till volym. Erbjuder utmärkt valuta för pengarna, med alternativ som sträcker sig från nybörjar till avancerade (stöder 4K, HDR). Ofta det bästa valet för massproducerade produkter.

• Andra (Hisilicon, Allwinner, etc.): Används på specifika marknader eller kostnadskänsliga produkter.

Titta inte bara på upplösningen. Bedöm dina faktiska behov: Stöder den dubbel inspelning fram och bak? Hur är prestanda i svagt ljus? Behöver du ADAS- eller AI-funktioner? Dessa bestämmer den nödvändiga datorkraften och ISP-kapaciteten (Image Signal Processor).

När huvudprocessorn har valts, var uppmärksam på dessa viktiga kringutrustning:

• Strömhantering: Bilkraften är notoriskt bullrig (9V–16V med transienta toppar). Du måste använda en DC-DC-omvandlare med bred ingång med överspännings-, överströms- och omvänd polaritetsskydd. Om parkeringsläge krävs lägger du till en detekterings-/skyddskrets för låg spänning för att förhindra att bilbatteriet laddas ur.

• Bildsensor: Sony IMX-serien (t.ex. IMX335) är ett vanligt val. Se till att MIPI CSI-gränssnittet stämmer väl överens med huvudprocessorn.

• Lagring: Använd eMMC för lagring av fast programvara och en TF-kortplats för videolagring. Kortplatsen måste ha ESD-skydd.

2. Kretsdesign Essentials: Anti-interferens och termisk hantering är nyckelutmaningar

Dashcams sitter på vindrutorna, bakar i sommarsolen och fryser på vintern, allt samtidigt som de tål konstanta vibrationer. Detta kräver extremt hög stabilitet och tillförlitlighet från PCBA. Två kritiska frågor måste tas upp i designstadiet:

2.1 Värmehantering (värmeavledning)

Under 4K-videoinspelning genererar processorn och sensorn betydande värme i ett förseglat hölje. Dålig värmehantering leder till systemkrascher, bildartefakter och accelererad komponentåldring. Effektiva lösningar inkluderar:

Stor koppar hälls under huvudprocessorn, med täta termiska vior som ansluter till inre och nedre kopparskikt för att sprida värme.
Strategisk komponentplacering för att fördela värmekällor jämnt och undvika lokala hotspots.
Designa PCBA för att utnyttja metallhöljet eller dedikerade värmespridare för passiv kylning.

2.2 Signalintegritet och EMI/EMC

Höghastighetssignaler (MIPI, DDR) och RF-signaler (Wi-Fi, GPS) samlas på en liten tavla. Utan noggrann utformning orsakar störningar bildbrus, ramfall eller signalförlust.

Impedanskontroll: Beräkna och kontrollera strikt 100Ω differentialimpedans för MIPI, USB och andra höghastighetsdifferentialpar, och 50Ω ensidig impedans för andra kritiska spår.
Längdmatchning: Differentialpar och DDR-datagrupper måste ha strikt längdmatchning (inom ±10 mil) för att säkerställa korrekt timing.
Väktarspårning: Rikta markspår längs med kritiska signaler (klocka, I2C, ljud, video) och lägg till sömmar för isolering.
Layer Stackup: Använd ett 4-lagers eller 6-lagers PCB med ett solidt jordplan och ett solid powerplan. Rikta höghastighetssignaler på inre skikt för att använda planen som avskärmning.

Placera dessutom alltid TVS-dioder vid ingångarna för ESD-skydd, lägg till ferritpärlor och kondensatorer vid strömingången för filtrering och använd enpunktsseparation mellan analoga och digitala jordplan. Dessa är enkla men mycket effektiva tekniker.

3. Tillverkning och kvalitetskontroll: Portvakterna före massproduktion

En bra design är bara halva historien. För att leverera en pålitlig PCBA är noggranna tillverknings- och testprocesser icke förhandlingsbara.

• SMT-montering och AOI-inspektion: Ansedda fabriker använder 3D SPI för att inspektera lödpastans kvalitet, höghastighets pick-and-place-maskiner för BGA- och 0402-komponenter och AOI (Automated Optical Inspection) för att upptäcka löddefekter (bryggbildning, kalla fogar, saknade komponenter).

• FCT (Functional Circuit Test): Simulera den faktiska instrumentbrädans kamdrift genom att slå på PCBA och testa alla funktioner: inspelning, ljud, GPS-signalinhämtning, knapprespons och displayutgång.

• Inbränningstest (Åldringstest): Kör PCBA kontinuerligt i flera till tiotals timmar i en kammare med hög temperatur och hög luftfuktighet. Detta exponerar latenta defekter (som intermittenta lödfogar eller termiskt instabila komponenter) och är ett kritiskt steg för att säkerställa långsiktig tillförlitlighet.

Att bygga en pålitligdash cam PCBAär ett systematiskt ingenjörsarbete. Det är en balansgång – att hitta den söta punkten mellan prestanda, kostnad, fysisk storlek, värmeavledning och långsiktig pålitlighet. Genom att ta itu med dessa praktiska överväganden i förväg kan du undvika många vanliga fallgropar och effektivisera din väg till en framgångsrik produktlansering.
