Hur fungerar en utgångsskylt PCBA under ett strömavbrott?

En utgångsskylt förväntas förbli synlig när normal ström avbryts, så PCBA (Printed Circuit Board Assembly) spelar en viktig roll för att hantera övergången från normal ström till nöddrift. Den exakta kretsdesignen varierar beroende på produkt, men den grundläggande processen innefattar vanligtvis strömavkänning, batterihantering, strömbrytning och LED-kontroll.

Vad händer när normal ström är tillgänglig?

Under normala förhållandenAvsluta Sign PCBAfår ström från huvudströmförsörjningen och ger den nödvändiga strömmen till LED-ljuskällan.

Samtidigt kan PCBA hantera reservbatteriet så att det förblir redo för nöddrift. Beroende på produktdesignen kan kretsen också övervaka laddningsstatus och ge en indikator för drifttillståndet.

I detta tillstånd hanterar huvudströmförsörjningen normal drift medan batteriet förblir tillgängligt som reservkälla.

Hur upptäcker PCBA ett strömavbrott?

När den normala strömförsörjningen avbryts eller faller utanför det erforderliga drifttillståndet måste PCBA:n känna igen förändringen snabbt.

Kretsen övervakar den inkommande strömmen och upptäcker förlusten av den normala försörjningen. När ett strömavbrott har identifierats, ändrar styrkretsen strömvägen från normal tillförsel till reservbatteriet.

Denna övergång är en viktig del av nödutgångsskyltdesignen eftersom lysdioden måste förbli upplyst istället för att bara stängas av när huvudströmmen försvinner.

Hur tar reservbatteriet över?

Efter att ha upptäckt ett strömavbrott växlar PCBA strömkällan till reservbatteriet.

Batteriet levererar sedan energi till nödbelysningskretsen, medan PCBA reglerar och fördelar den tillgängliga kraften enligt utgångsskyltens utformning.

Den exakta batterispänningen, kapaciteten, laddningsmetoden och backuptiden beror på den specifika produktkonfigurationen. Därför bör PCBA utformas för att matcha batteriet och LED-systemet snarare än att behandlas som en universell ersättningskomponent.

Hur styr PCBA lysdioden?

Lysdioden är den synliga delen av utgångsskylten, men stabil belysning beror på den elektroniska kretsen bakom den.

Under nöddrift styr PCBA den elektriska matningen som levereras till lysdioden. Kretsen kan innefatta LED-drivning och strömkontrollfunktioner för att upprätthålla lämplig LED-drift när batterispänningen ändras.

Detta är särskilt viktigt under längre backupperioder eftersom batterispänningen inte förblir konstant under hela urladdningen.

Vad händer när normal effekt kommer tillbaka?

När den normala strömförsörjningen återställs, detekterar PCBA återgången av inmatningseffekten och ändrar systemet tillbaka till sitt normala driftläge.

Reservbatteriet kan sedan återgå till sitt laddningstillstånd, beroende på kretsdesignen. På så sätt förbereds batteriet för ett framtida strömavbrott snarare än att lämnas urladdat efter en enda nödsituation.

Den fullständiga driftsekvensen kan därför sammanfattas som:

Normal ström → Strömavbrottsdetektering → Batteribyte → Nödlysdioddrift → Strömåterställning → Batteriladdning

Vilka funktioner bör en utgångsskylt PCBA innehålla?

Funktionerna beror på produktdesignen, men en Exit Sign PCBA kan innehålla:

Not every Exit Sign PCBA uses the same circuit architecture. De nödvändiga funktionerna bör bestämmas av den färdiga utgångsskylten, batterisystemet, LED-konfigurationen och tillämpliga produktkrav.

Vad bör man tänka på när man utvecklar en utgångsskylt PCBA?

För tillverkare som utvecklar eller köper en Exit Sign PCBA bör flera faktorer beaktas före produktion.

Batterikompatibilitet är viktig eftersom laddnings- och urladdningskretsen måste matcha det valda batteriet.

LED-konfiguration måste också övervägas eftersom PCB måste tillhandahålla lämplig elektrisk styrning för den avsedda LED-belastningen.

Kraven på ingångseffekt bör definieras i enlighet med måltecknet och marknaden.

Dessutom bör kretskortslayout, komponentval, termiska förhållanden, skyddsfunktioner och nödvändiga tester ses över under produktutvecklingen.

För säkerhetsrelaterade belysningsprodukter bör tillämpliga regionala standarder och certifieringskraven för den kompletta färdiga produkten också bekräftas före massproduktion.

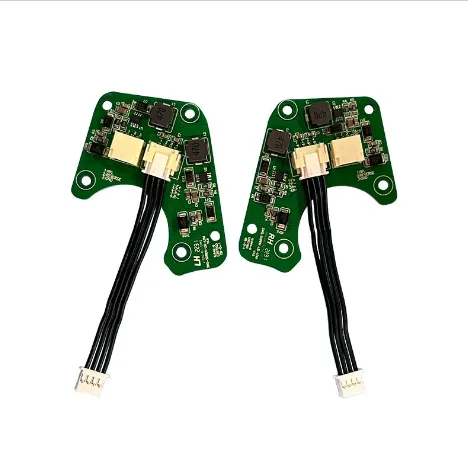

Avsluta Sign PCBA från Unixplore Electronics

På Unixplore Electronics tillhandahåller vi PCBA-tillverkning och elektronikmonteringstjänster för kunder som utvecklar produkter som utgångsskyltar och nödbelysningsutrustning. Vi kan arbeta utifrån kundtillhandahållna PCB-designer och produktionskrav, med vår tillverkningserfarenhet som omfattar PCB-montage och färdiga elektroniska sammansättningar.

För enAvsluta Sign PCBAprojekt rekommenderar vi att du bekräftar ingångseffekt, batterispecifikation, LED-konfiguration, nödvändiga funktioner, PCB-design och målmarknadskrav före produktion så att monteringen matchar den avsedda färdiga produkten.

Läs mer om vårAvsluta Sign PCBA

Under ett strömavbrott, enAvsluta Sign PCBAfungerar som kontrollpunkten mellan den normala strömförsörjningen, reservbatteriet och LED-belysningssystemet. Den upptäcker avbrottet, växlar strömkällan, styr nödläges-LED-drift och kan återställa systemet till normal laddning när strömmen återställs.
