Med 20 år inom elektroniktillverkning och SEO har jag granskat hundratals utgångsskyltar. Den här guiden täcker de tekniska specifikationer, efterlevnadsstandarder och verkliga prestandamått som anläggningschefer och specifikationer faktiskt söker efter.

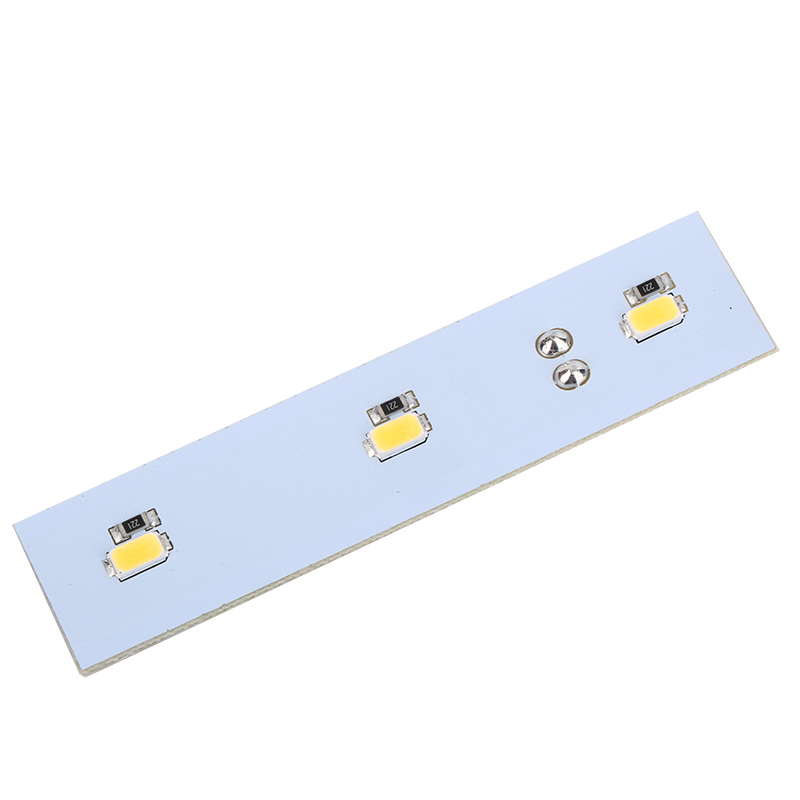

Vad gör en utgångsskylt PCBA annorlunda?
Till skillnad från vanliga belysningstavlor måste en utgångsskylt PCBA hantera tre samtidiga funktioner:
- Dubbla kraftvägar:AC linjeingång (120V eller 277V) plus en reservbatteriladdningskrets.
- Emergency Transfer Switching:Automatisk övergång till DC-batteri inom 0,1 sekunder efter strömavbrott.
- LED String Management:Konstantströmkontroll för 6 till 36 röda eller gröna lysdioder.
Eftersom byggkoder kräver 90 minuters belysning vid strömavbrott, måste PCBA-designen prioritera låg viloström och pålitlig batteriladdning.
Kärntekniska specifikationer
Alla parametrar som listas nedan uppfyller eller överträffar standarderna UL 924 och NFPA 101. Verifiera alltid certifieringar med din leverantör.
In- och uteffekt
ParameterStandardvärde Överensstämmelse Ingångsspänning (AC)120V / 277V / 347V (50-60Hz)UL 924Nödlägesspänning 6V till 12V DC (NiCd- eller LiFePO4-batteri)NFPA 101Total uteffekt 2W till 8W (beroende på LED-stjärneffekt) läge)≥0,90 vid full belastningIEC 61000-3-2Effektivitet >82 % (AC-DC-omvandling) DOE 2021-standarder
Batteriladdningsspecifikationer
ParameterVärdeAnmärkningar Laddningsspänning (NiCd)7,2V till 8,4V (för 6V nominellt paket)Temperaturkompenserad Laddström50mA till 200mA (konstant ström)Förhindrar överhettning Batterityp SupportNiCd, NiMH, LiFePO4timmar Automatisk återuppladdning 0% PC-kapacitet 04 timmar 04 timmar automatisk återuppladdning 04 UL. Krav Lågt batteri Cutoff5,4V ±0,2VFörhindrar djupurladdning
Miljö & Fysisk
ParameterBetyg Driftstemperatur0°C till +50°C (inomhus) / -10°C till +55°C (fuktig plats)Lagringstemperatur -20°C till +60°CPCB BasmaterialFR4 (Tg 130°C minimum) eller CEM-1 för kostnadsreducerade versioner Koppartjocklek1 oz. till 2 oz. (primära kraftspår kräver 2 oz.) Brandfarlighet RatingUL 94V-0 (märkt ombord)

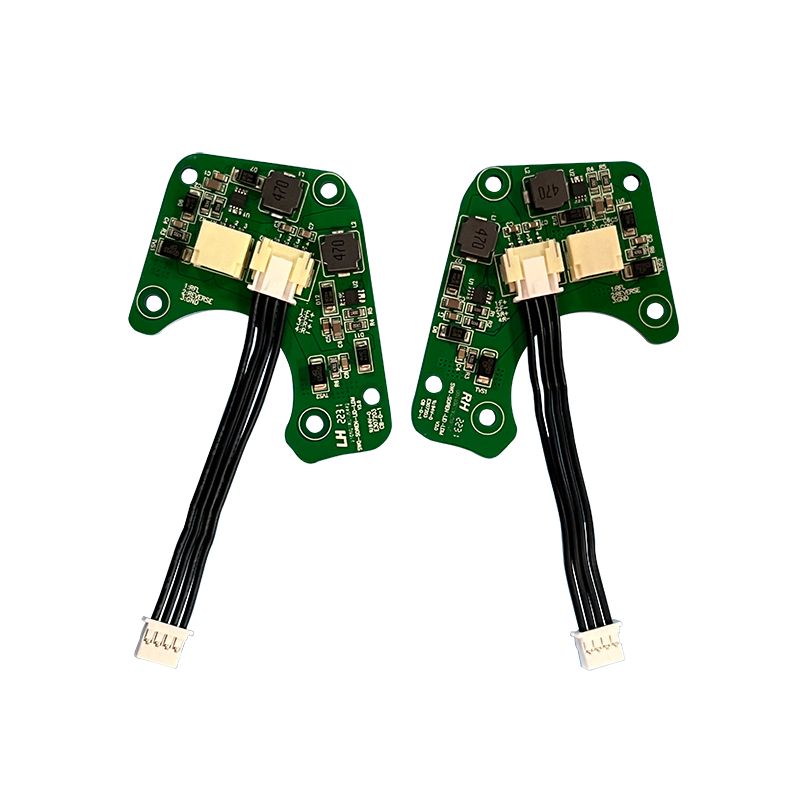

Huvuddesignegenskaper hos en UL 924-kompatibel PCBA
En kodkompatibelAvsluta Sign PCBAär inte valfritt. Här är vad inspektörerna kontrollerar.
1. Automatisk nödöverföring
- Överföringstid:Kortet måste byta från AC till batteri på under 0,1 sekunder. Varje fördröjning som är synlig för det mänskliga ögat misslyckas med inspektionen.
- Testkretsar:Integrerade tryckknappstestpunkter måste simulera strömavbrott utan att koppla bort AC-nätet. Detta är en obligatorisk UL 924-funktion.
2. Batterihanteringssystem (BMS)
- Överladdningsskydd:PCBA måste sluta laddas när batterispänningen når 8,4V (för 6V NiCd-paket).
- Skydd mot omvänd polaritet:Dioder på batteriingången förhindrar skador om installatören kopplar batteriet bakåt. Detta är en ledande orsak till fältfel.
3. Flexibilitet för LED-konfiguration
De flesta utgångsskyltar PCBA-kort stöder flera LED-arrangemang:
- 6-LED-serien:Standard för extruderade aluminiumskyltar (röda eller gröna).
- 12-LED Parallell + Series:Vanligt för dubbelsidiga skyltar (hall eller takmontering).
- 18 till 36 LED-arrayer:Används för utgångsskyltar med hög lumen (100+ candela).
4. Självdiagnostik (avancerade enheter)
Premium PCBA inkluderar en mikrokontroller som:
- Loggar batterikapacitet var 30:e dag.
- Blinkar en röd/grön statuslampa för att indikera batteritillstånd.
- Signalerar ett ljudlarm (tillval) när batteriet faller under 80 % av den nominella kapaciteten.
Certifieringar du måste verifiera
Innan du beställer någonAvsluta Sign PCBA, begär dessa tre dokument:
CertifieringJurisdiktionVad den verifierarUL 924USA Nödljus- och elutrustningNFPA 101 (Life Safety Code)USABelysningslängd (90 min) och överföringstidCSA C22.2 Nr. 141Kanada NödbelysningsutrustningRoHS 3 (2015/863/EU farligt)Inget ämne begränsat
Varning:En PCBA utan ett synligt UL-märke på silkscreen-skiktet är nästan säkert ocertifierat. Fältinspektörer kan misslyckas med hela din byggnad för detta.

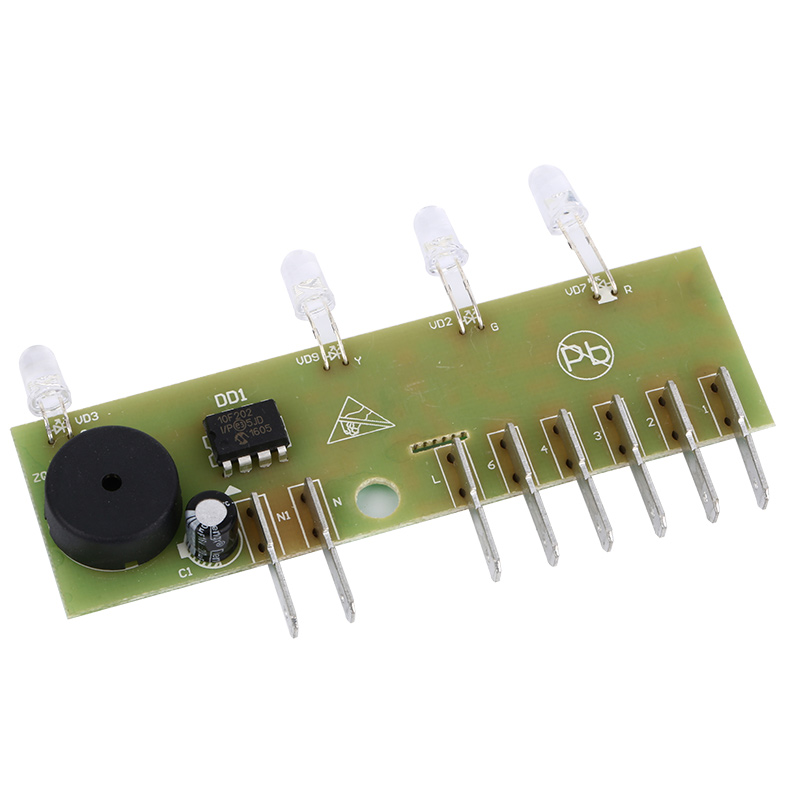

Tillverkningskvalitetsindikatorer
Använd denna checklista när du utvärderar en leverantörsAvsluta Sign PCBA.
- Lödmask registrering:Förskjutningen bör inte överstiga 0,005 tum. Exponerad koppar på högspänningsspår är en chockrisk.
- Silkscreen läsbarhet:Alla komponentbeteckningar (R1, C2, IC1), polaritetsmarkörer och UL-filnummer måste vara tydligt läsbara efter montering.
- Genomgående hålkomponenter:Batterikontakter och testbrytare bör vara våglödda, inte handlödda, för att förhindra kalla fogar.
- Konform beläggning (valfritt):För fuktiga platser (toaletter, täckta utomhusutgångar) behöver PCBA en konform beläggning av akryl eller uretan. Leta efter en matt eller glansig yta över alla komponenter.
Vanliga frågor om Avsluta Sign PCBA
Nedan följer tre tekniska frågor som jag ofta får från anläggningsingenjörer och inköpsspecialister.
F1: Kan jag använda en vanlig LED-drivrutin-PCBA för min utgångsskylt istället för en dedikerad utgångsskylt-PCBA?
A:Nej, och här är varför detta är farligt. En standard LED-drivrutin PCBA saknar tre kritiska kretsar:
1. Byte av batteribackup:Standarddrivrutiner upptäcker inte strömavbrott. Din utgångsskylt skulle bli mörk omedelbart under ett avbrott, vilket bryter mot NFPA 101 som kräver 90 minuters belysning.
2. Lågspänningsavstängning:Utan detta kommer PCBA att fortsätta tömma batteriet under 5V, permanent förstöra NiCd- eller LiFePO4-celler inom tre cykler.
3. Testknappsgränssnitt:Byggnadsinspektörer kräver en manuell testfunktion. Standarddrivrutiner inkluderar inte denna signalväg.
Slutsatsen:Köp en UL 924 listadAvsluta Sign PCBAendast. Besparingarna på $5 på en generisk tavla kommer att kosta tusentals i misslyckade inspektioner.
F2: Min utgångsskylt PCBA är varm. Lysdioderna dämpas efter 30 minuter på batteri. Vad misslyckades?
A:Du har ett problem med batterinedbrytning, inte ett LED-problem. Här är den diagnostiska sekvensen:
1. Kontrollera laddningsspänning:Med växelström tillsatt, mät över batteripolerna. Du bör se 7,2V till 8,4V (för ett 6V NiCd-paket). Om spänningen är under 6,5V har laddningskretsen på PCBA:n misslyckats.
2. Testa batterikapacitet:Koppla loss batteriet och ladda det med ett motstånd som drar 200mA. Ett friskt 6V NiCd-paket bör hålla sig över 5,4V i minst 90 minuter.
3. Undersök för korrosion:NiCd-batterier läcker kaliumhydroxid efter 3-5 år. Denna vita kristallina rest äter kopparspår på PCBA. Om du ser vitt pulver någonstans, byt ut både batteriet och PCBA omedelbart.
Vanlig korrigering:Byt ut batteriet vart 4:e år, även om skylten fungerar. Detta förhindrar dold kapacitetsförlust.
F3: Hur verifierar jag att en sats med 500 utgångsskyltar är UL-kompatibla utan att testa var och en?
A:Du litar på tre lager av verifiering:
1. UL Uppföljningstjänst (FUS):Varje äkta UL-listad PCBA kommer från en fabrik som tillåter oanmälda UL-revisioner. UL-märket på tavlan måste innehålla ett filnummer (t.ex. UL E123456). Sök efter detta nummer på UL:s Product iQ-databas. Om det inte visas är märket förfalskat.
2. Matchning av datumkod:PCBA silkscreen bör ha en datumkod (ÅÅ-format). Se till att denna datumkod stämmer överens med UL-certifieringsrapportens produktionsperiod. Brädor gjorda utanför det fönstret täcks inte.
3. Slumpmässig destruktiv testning:För varje 500 enheter, offra 2 brädor. Skär upp dem och inspektera för:
- Korrekt säkringsklassning (t.ex. 250V 3A långsamt slag).
- Korrekt transformatorisolering (0,125 tum minsta spel mellan primär och sekundär).
- Inga ogodkända komponentbyten (t.ex. 85°C kondensatorer istället för 105°C).
Proffs tips:Begär "UL Notice of Authorization" från din leverantör innan du betalar för stora beställningar.
Sammanfattning: Välja rätt utgångsskylt PCBA
En kvalitetAvsluta Sign PCBAdefinieras av tre icke förhandlingsbara egenskaper:
1. UL 924-listamed ett verifierbart filnummer.
2. Automatisk överföring under 0,1 sekundermed korrekt lågspänningsfrånkoppling.
3. Batteriladdningskretsdesignad för NiCd, NiMH eller LiFePO4 kemi.
För anläggningschefer, prioritera styrelser med självdiagnostik. För OEM-tillverkare, ange alltid 2 oz koppar på kraftspår och UL 94V-0-laminat. Verifierad tillverkningsdokumentation och tredjepartscertifiering är fortfarande den enda tillförlitliga vägen till kodefterlevnad och passagerarsäkerhet.
