Med 20 års erfarenhet av hemelektronik och PCB-tillverkning har jag granskat tusentals taklampor. Den här guiden täcker materialval, termisk hantering, drivrutinstopologier och överensstämmelsekrav som är specifika för takljus PCBA-design.

Vad en taklampa PCBA måste göra

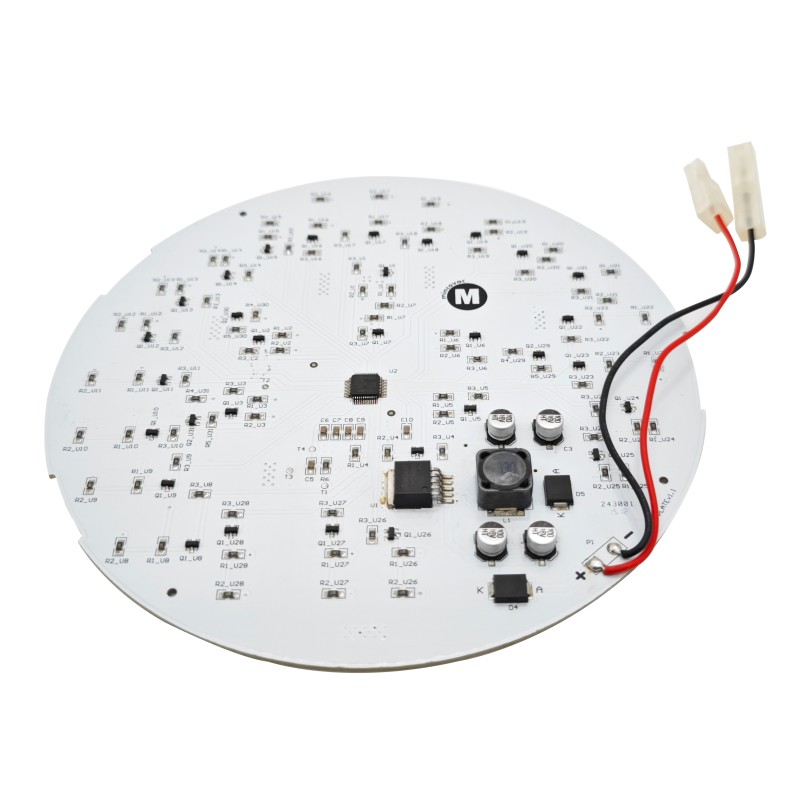

En taklampa PCBA (Printed Circuit Board Assembly) styr och driver LED-ljuskällan. Till skillnad från en blank PCB innehåller en PCBA alla komponenter lödda på kortet --- lysdioder, drivrutiner, motstånd, kondensatorer och kontakter.

Primära funktioner för en taklampa PCBA:

- AC-till-DC-konvertering (om integrerad drivrutin):Konverterar 110-277V AC till lågspänningslikström för lysdioder

- Konstant strömreglering:Bibehåller stabil LED-ström trots ingångsspänningsfluktuationer

- Värmehantering:Leder bort värme från LED-övergångar för att förhindra för tidigt fel

- Dimningskontroll (tillval):Gränssnitt med väggdimmer (0-10V, TRIAC eller PWM)

Skillnad från blottade PCB:Ett blankt PCB har kopparspår och kuddar men inga komponenter. En PCBA är färdigmonterad och redo att installeras i armaturen.

Kärntekniska specifikationer

Ingångseffektparametrar

ParameterStandardområde Högprestandaområde Ingångsspänning (AC)110-120V (USA) eller 220-240V (EU)90-277V (universell)Ingångsfrekvens50/60 Hz50/60 Hz Effektfaktor (PF)>0,70 (konsument)>0.70 (konsument)>0. (THD)<20%<15% (DLC-krav) Överspänningsskydd1 kV (grundläggande) 2-4 kV (kommersiellt)

Krav på effektfaktor och THD enligt Energy Star- och DLC-standarder.

Specifikationer för LED-utgång

ParameterLåg effektMedium effektHög effektTotal lumenutgång800-1500 lm (ersätter 60W glödlampa)1500-3000 lm3000-5000 lm+Antal lysdioder18-4848-100100-200+LED Ström500-500 mA01500 m-500 m-500 mattotal Power8-15W15-30W30-60W

Fysiska specifikationer

ParameterFR4 StandardAluminium MCPCBboard FormRund, fyrkantig eller anpassadRund, fyrkantig eller anpassad Diameter (typisk rund)100 mm till 300 mm100 mm till 300 mm Kopparvikt 1 oz (signal), 2 oz (effekt) 1-2 oz Layer Count2 lager (vanligast) 1-2 ledningsförmåga. W/m·K1-9 W/m·K

PCB materialval: FR4 vs aluminium MCPCB

Valet mellan FR4 och aluminium MCPCB (Metal Core PCB) är det viktigaste beslutet i design av takljus PCBA.

Jämförelsetabell

Karakteristisk FR4 PCBAAluminium MCPCBTärmisk ledningsförmåga Dålig (0,3-0,5 W/m·K)Bra till utmärkt (1-9 W/m·K)ViktLättMåligKostnad (låg volym)LägreMåttlig (30-50% högre än FR4)LED-livslängd vid 150mA30 000 timmar + 50 000 B timmar applikationLågeffekt (<12W), utbytbar glödlampa Medel till högeffekts takarmaturer

Beslutsmatrix

Takljuseffekt Rekommenderad PCBA-material Orsak 5W-12W (liten infälld montering)FR4 (2-lager)Lägre kostnad, acceptabel värme12W-25W (standardtak)Aluminium MCPCB (1-2 W/m·K) Värmehantering kritisk25W-50W (stora paneler)Aluminum/Prestanda (K-5 LED) överhettning50W+ (kommersiellt)Premiumaluminium (5-9 W/m·K) eller kopparkärna Obligatorisk för tillförlitlighet

Tumregel:För taklampor över 15W, använd MCPCB i aluminium. FR4 kommer att orsaka för tidigt LED-fel på grund av värmeuppbyggnad.

Drivrutinstopologi för takljus PCBA

Takljus PCBA använder två huvuddrivrutinarkitekturer: integrerad (komponenter på samma kort) eller fjärrkontroll (separat drivrutinskort).

Integrerad vs. fjärrdrivrutin

AspectIntegrated Driver (COB eller linjär)Fjärrdrivrutin (separat kort)DriverplaceringPå samma PCBA som lysdioderSeparat kort, anslutet med ledningarTypisk effekt5W-25W15W-100W+Effektivitet80-88%85-93%FlimrprestandaKan vara dålig med enkla linjära anpassningsfilterACDimrar med linjära egenskaperUtmärkt endast)Bred (0-10V, TRIAC, DALI)Kostnad Lägre (enkelkort)Högre (två kort)Bäst för kostnadskänsliga armaturer som inte dimrar Kommersiella, dimbara, högeffekts

Konstant ström vs. konstant spänning

DrivrutinstypBäst förFördelar NackdelarKonstant ström (CC)Direktdrivna LED-strängar Enklare, färre komponenter LED-antal måste matcha drivrutinsspänningKonstant spänning (CV)Modulära fixturer med flera kortStandard 12V/24V, lätt att bygga ut Kräver separata strömbegränsande motstånd

Rekommendation för taklampa PCBA:Använd konstant strömdrivrutinstopologi för integrerade konstruktioner. Den ger stabil LED-ström utan extra motstånd.

Termisk hantering för takljus PCBA

Värme är LED:s livslängds primära fiende. För varje 10°C sänkning av LED-övergångstemperaturen fördubblas livslängden.

Termisk vägdesign

Den termiska vägen för en taklampa PCBA följer denna sekvens:

LED-övergång → LED termisk pad → PCBA koppar → dielektriskt lager (MCPCB) → aluminiumbas → fixturhus → rumsluft

Svagaste länken:Det dielektriska skiktet (isolering mellan kopparkrets och aluminiumbas). Standarddielektrikum har 1-3 W/m·K konduktivitet. Premium dielektrikum når 5-9 W/m·K.

Designregler för LED Pad

Designelement Krav Termiska vias under LED9-12 vias (0,3 mm diameter) per högeffekts LEDVia-fyllning Fyllda och kapslade (tillåter lödning på toppen) KoppardynastorlekMinst 2x LED termisk padstorlekLöttäckning80-90% av termisk kuddarea (röntgeninspektion) tolerans för tomrumsyta 25Ma%x

Termisk verifiering

Produktionstest:Efter montering, kör taklampan på full effekt i 1 timme. Mät temperaturen vid LED-kuddarna med en infraröd kamera.

Temperatur (LED-dyna) Grade Förväntad livslängd<50°CEUtmärkt70 000+ timmar50-60°CGbra50 000-70 000 timmar60-70°Cacceptabelt30 000-50 000 timmar>70°CFerisk<20 000 timmar

PCB Layout Regler för takljus PCBA

Regel 1: Symmetrisk LED-placering

Placera lysdioder jämnt över PCBA för att förhindra heta fläckar och säkerställa jämn ljusfördelning. För runda taklampor:

- Ordna lysdioder i koncentriska cirklar

- Lika avstånd mellan intilliggande lysdioder

- Håll konstant avstånd från brädans kant

Regel 2: Korta högströmsspår

Högströmsspår (LED-effekt och jord) bör vara så korta och breda som möjligt. Beräkna önskad bredd:

För 2 oz koppar, 20°C temperaturökning:

- Bredd (mil) = Ström (Ampere) × 35

Exempel: 300mA (0,3A) spår → 0,3 × 35 = 10,5 mils (0,27 mm) minimum

Lägg till 50 % säkerhetsmarginal:Använd 16 mils (0,4 mm) för 300mA spår.

Regel 3: Separata AC- och DC-sektioner

Om PCBA inkluderar en integrerad AC-DC-omvandlare:

- Håll AC-ingången (högspänning) vid ena kanten av kortet

- Upprätthåll 3 mm krypavstånd mellan AC och lågspännings DC-spår

- Använd en fysisk kortplats eller vallgrav i PCB om utrymmet är trångt

Regel 4: Copper Pour for Ground

Använd en fast kopparhäll på det översta lagret (för MCPCB, kretslagret) för LED-returer. Detta minskar spänningsfallet och förbättrar värmespridningen.

Regel 5: Daisy-Chain Power Distribution

För längre taklampor (linjära eller rektangulära), dirigera strömspår som en central buss istället för att mata lysdioder från slutet av föregående sträng.

Exempel på layout av takljus PCBA (rund)

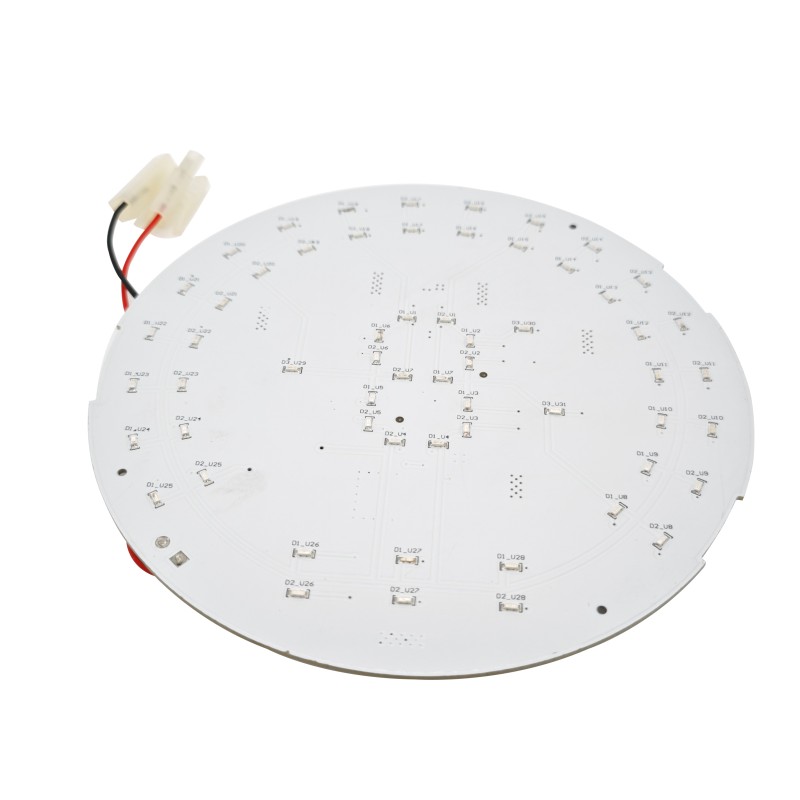

En typisk rund taklampa PCBA (150 mm diameter, 36 lysdioder) har denna lagerstapel:

LagerFunktion Koppar ViktTopp (kretsskikt)LED-kuddar, spår, drivkomponenter2 ozDielektriskt lagerElektrisk isolering75-100 µmAluminiumbas Värmespridning och mekaniskt stöd1,6 mm tjocklek Botten (tillval) Endast sekundära komponenter eller lödmask N/A

Överväganden om flimmer och dämpning

Orsaker till flimmer

LED-flimmer uppstår när förarens utström har betydande rippel. Vanliga orsaker:

- Otillräcklig utgångskapacitansi föraren

- Dålig TRIAC-dimmerkompatibilitet(ledande kantdimmer med kapacitiv belastning)

- Lågfrekvent PWM-dimning(<1 kHz)

Flimmerstatistik

MetrisktBraAcceptabeltDåligProcent flimmer (100Hz)<10%10-30%>30%Flimrindex<0.10.1-0.3>0.3Flimrfrekvens>1 kHz100-1000 Hz<100 Hz

Flimmerreducerande tekniker

TeknikEffektKostnad EffektLägg till bulkutgångskondensator (100-470µF)Reducerar 100-120 Hz rippelLåg ($0,10-0,30)Öka PWM-dimningsfrekvensen till >4 kHzEliminerar synligt flimmerInget (fast programvara byte-byte-tillbaka-reglering)Använd hög bock-PF-reglering (0,50–1,00 USD)

Efterlevnad och certifiering

Obligatoriska certifieringar per marknad

MarknadscertifieringskravUSAUL 1598 eller UL 8750Säkerhet för LED-armaturerKanadaCSA C22.2 nr. 250.0Säkerhet för belysningsarmaturerEUCE (inkluderar LVD, EMC, RoHS)Säkerhet, utsläpp, farliga ämnenGlobalIEC 620 energieffektivitet för belysningsarmaturerEnergi (GlobalIEC 620) eller DLCrebate-berättigande, verktygskrav

Vanliga efterlevnadstester

TestStandardKriterierDielektrisk hållfasthet (hipot)UL 87501500V AC i 1 minut, inget haveri Jordkontinuitet UL 8750<0.1Ω mellan jordterminal och exponerad metallEMI (ledd & strålad)FCC Part 15 (US) eller EN 55015 (EU)Under specificerade gränser THD9% Star% och TPF > gränser THD900. för kommersiella

Vanliga frågor om takljus PCBA

F1: Kan jag använda samma taklampa PCBA för både 120V och 277V kommersiella applikationer?

A:Nej, inte utan en universell ingångsdrivrutin. Här är den tekniska uppdelningen:

En PCBA designad specifikt för 120V AC använder komponenter som är klassade för cirka 200V DC-bussspänning (efter likriktning). Vid 277V AC är den likriktade DC-bussen ungefär 390V DC. Detta överstiger spänningen för standard 120V-klassade kondensatorer, MOSFET:er och dioder.

Komponentspänningsnedsättningskrav:

Komponent120V Värde277V Krävs KlassificeringIngångskondensator200V400-450VMOSFET250-300V500-600VR Likriktardioder200V400VKryppavstånd1,5mm3,0mm

Om du behöver en enda PCBA för båda spänningarna:

- Ange endrivrutin för universell ingångmärkt 90-277V AC

- Använd komponenter som är klassade för minst 400V DC-buss

- Designa PCB-krypning för 3 mm mellan AC-ledningar och lågspänningssektioner

- Räkna med 10-20 % högre komponentkostnad

Alternativ:Skapa två PCBA-varianter --- en för 120V (lägre kostnad) och en för 277V (högre spänningsklassning). Detta är vanligt inom kommersiell belysningstillverkning.

F2: Hur säkerställer jag att min taklampa PCBA fungerar korrekt med en TRIAC väggdimmer?

A:TRIAC-dimmerkompatibilitet är en vanlig utmaning för designers av PCBA-taklampor. Här är det tekniska tillvägagångssättet:

Problemet:TRIAC-dimmers designades för glödlampor (resistiva belastningar). Lysdioder uppvisar en reaktiv belastning som kan få TRIAC att tända fel, vilket leder till flimmer, blinkande eller misslyckande att dämpa under 30 %.

Lösning 1 - Avluftningsmotstånd (passiv):
Lägg till ett bleedermotstånd (10-50 kΩ, 1-2W) över AC-ingången. Detta drar tillräckligt med ström (5-15 mA) för att hålla TRIAC ledande under varje halvcykel.

Resultat:Förbättrar low-end dimning (normalt minst 10-15 %). Lägger till 1-2W standby-förlust.

Lösning 2 - Aktiv avluftningskrets (föredraget):
En aktiv avluftare (IC-styrd) drar bara ström när TRIAC annars skulle feltända. Effektivitetsförlusten är nära noll.

Lösning 3 - Ange TRIAC-dimningsdrivrutin-IC:
Många kommersiella LED-drivrutiner IC inkluderar inbyggd TRIAC-dimningsdetektering och bleederkontroll. Exempel inkluderar:

- TI LM3447(TRIAC dimbar LED-drivrutin)

- MPS MP4030(TRIAC dämpande regulator på primärsidan)

Testkrav:Validera dimningskompatibilitet med minst 5 olika TRIAC-dimmermodeller (Lutron, Leviton, Legrand). Dimmers varierar avsevärt i deras hållningsströmkrav.

Fältfelstecken:Om taklampan flimrar eller blinkar när den dämpas under 50 % är luftningskretsen otillräcklig.

F3: Vilka är de vanligaste kvalitetsproblemen vid tillverkning av takljus PCBA?

A:Baserat på tusentals produktionsinspektioner står dessa fem defekter för över 80 % av kvalitetsproblemen med takbelysnings-PCBA.

DefektFrekvens Rotorsak Detektionsmetod Omarbetning Kostnad LED-gravsten1-5%Ojämn lödpastavolym på LED-kuddarAOIHög (LED-lampor skadade) Lödhålrum under lysdioderVanligt Fångade flödesgaser under återflödesröntgeninspektion Inga (tomrum <25 % acceptabelt) Omvänd polaritets- eller LED-lampor 5-2%F0I. (färg/markering)Mycket hög (skrotbräda)Kalla lödfogar på drivenheten IC1-3%Otillräcklig återflödestemperaturAOI eller manuell inspektionMedium (omarbetning möjlig)Otillräcklig termisk pasta (MCPCB)5-10%Inkonsekvent applikationPulltest eller värmeavbildningLåg (lägg till pasta)

Förebyggande strategier:

LED gravsten:

- Använd stencilöppningar som är något större än LED-kuddarna (förhållande 1:1,1)

- Se till att återflödesprofilen har 60-90 sekunders tid över likvidus (TAL)

Lysdioder med omvänd polaritet:

- Använd lysdioder med tydlig polaritetsmärkning (anod/katod)

- Implementera automatisk optisk inspektion (AOI) med polaritetskontroll

- Kör 100 % polaritetstest på flygande sond eller spikar

Kalla lödfogar:

- Verifiera återflödestopptemperaturen (245-260°C för blyfri SAC305)

- Övervaka ugnsprofilen dagligen med en profilerare (inte bara en gång per sats)

Otillräcklig termisk pasta (MCPCB till kylfläns):

- Använd stencil eller screentryck för termisk pasta (ej manuell applicering)

- Mål 0,3-0,5 mm pastatjocklek

- Verifiera täckning efter montering (termisk pasta ska klämma ut kanterna något)

Checklista för kvalitetskontroll för inkommande taklampa PCBA-inspektion:

InspektionsobjektMetod Acceptanskriterier LED-polaritetVisuell eller AOI100% korrektLötförband (kraftkomponenter)AOINIngen överbryggning, ingen otillräcklig lödning LED-hålrum Röntgen (prov 5-10%)<25% per pad Termisk pastaVisuell (kanten kan klämmas ut vid alla punkter eller ev. bed-of-nails Öppen/kort, LED framåt spänningskontroll

Ceiling Light PCBA tillverkningschecklista

ProduktionsstegKravVerifiering PCB inkommande inspektion Ingen skevhet, korrekt tjocklek, ENIG-finish synligVisuell och mätningSlödpastautskriftStenciltjocklek 0,1-0,12mm, öppningsinriktning ±0,05mmSPI (inspektion av lödpasta)Plocka-och-placering05mmplaceringAplaceringA ±0,000000 LED-placering ±0. 245-260°C, TAL 60-90 sekunder Profildata per sats Termisk pastaapplicering 0,3-0,5 mm tjocklek, full täckningViktkontroll + visuell Montering av kylflänsEnhetligt tryck, ingen lucka Specifikation av skruvmomentEltest Öppen/kort, LED-polaritet, strömmätningAutomatisk testfixtur

Sammanfattning: Bra kvalitet takljus PCBA checklista

En taklampa PCBA av god kvalitet balanserar kostnad, termisk prestanda och efterlevnad. För standardarmaturer för bostäder (15-25W), uppnår aluminium MCPCB med 2 oz koppar, konstant strömdrivare och LED-dyntemperaturer under 60°C konsekvent 50 000+ timmars livslängd. För kommersiella dimbara armaturer, lägg till TRIAC-kompatibla drivrutiner ICs och bleeder-kretsar. De vanligaste tillverkningsdefekterna --- LED-gravsten, omvänd polaritet och kalla fogar --- kan förebyggas med AOI-inspektion och kontrollerade återflödesprofiler.

Designelement	Krav
PCB-material	MCPCB i aluminium för >15W; FR4 godtagbar för <12W
Kopparvikt	2 oz för kraftspår; 1 oz för signal
Termisk hantering	9+ termiska vias per LED; LED pad temperatur <60°C vid full belastning
Drivrutinstopologi	Konstant ström (integrerad eller fjärrstyrd)
Flimmerkontroll	Utgångskapacitans 100-470µF; PWM-dimning >4 kHz om den används
Dimningskompatibilitet	Avluftningskrets för TRIAC; dedikerad dimnings-IC för bästa resultat
Spänningsvärde	Komponenter klassade för maximal inspänning (120V eller 277V eller universal)
Certifieringar	UL eller CE baserat på målmarknad; Energy Star för reklam
Tillverkningskontroll	AOI (LED-polaritet, lödfogar), röntgen (tomrum), eltest
