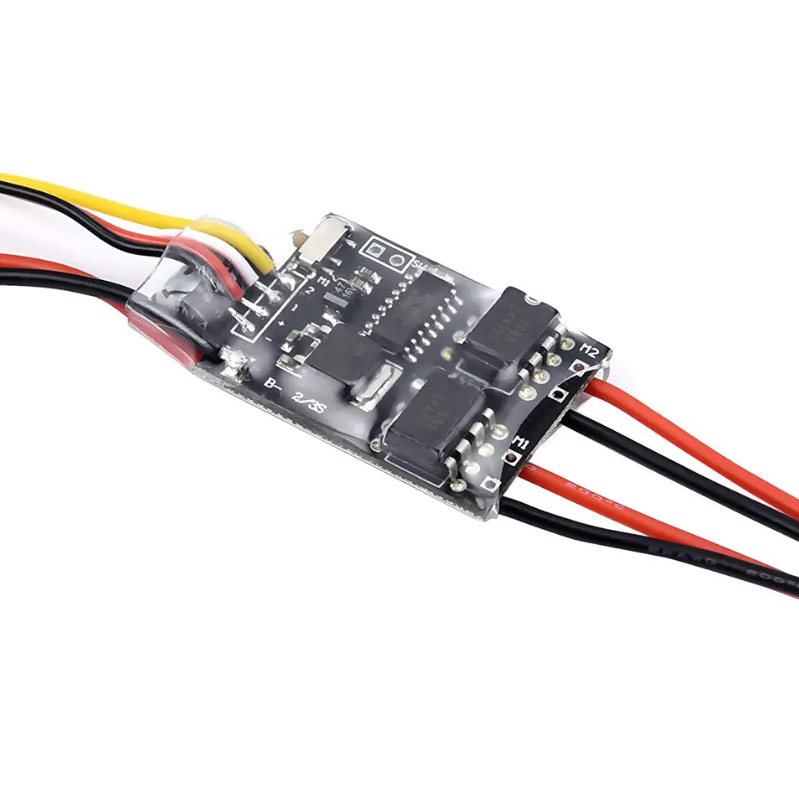

Flygplansbelysning PCBA

Från navigationsljus till landningsljus, varje luftburen PCBA måste fungera felfritt under extrema termiska gradienter, intensiva vibrationer och stränga EMI-begränsningar. Med 20 års praktisk erfarenhet av flygelektronik och felanalys har Unixplore Electronics kodifierat den specifika designpraxis som skiljer flygvärdiga enheter från jordad hårdvara i varje projekt vi levererar.

Den här sidan täcker materialval, termisk hantering, kretstopologi, certifieringskrav och fältvaliderade parametrar för PCBA för flygplansbelysning.

Vad är PCBA för flygplansbelysning?

Aircraft Lighting PCBA (Printed Circuit Board Assembly) är den centrala styr- och kraftdrivningsenheten för både inre och yttre flygplansbelysningssystem. Den måste tillhandahålla stabil effektreglering och kontrolllogik för navigationsljus, anti-kollisionsblixtljus, landningsljus och kabinbelysning på höjder upp till 55 000 fot, temperaturer från -55°C till +85°C och under högintensiva vibrationsprofiler.

Till skillnad från belysningskretskort av kommersiell kvalitet kräver belysnings-PCBA för flygkvalitet överlägsen värmehantering, exakt CTE-matchning och full överensstämmelse med DO-160 miljö- och EMI-tester.

Varför Unixplore Electronics?

• 20 år av misslyckandeanalysarv – Våra designregler härrör från obduktionsanalys av Airbus och Boeings belysningsenheter. Vi undviker systematiskt de fem bästa fellägena, inklusive utmattning av lödfogar, MOSFET-haveri och mikrokontrollerlåsning.

• End-to-end nyckelfärdig tillverkning – Unixplore Electronics tillhandahåller en komplett vertikal lösning: PCB-layout, komponentförsörjning, SMT/DIP-montering, funktionstestning och konform beläggning. Vår 3 000+ m² anläggning levererar en månadskapacitet på 150 000 färdiga monteringar.

• Aerospace-Grade Certifiering – Vår fabrik är ISO9001:2015 certifierad. All produktion följer strikt IPC-6012 Class 3/Aerospace och IPC-610E standarder, vilket säkerställer att varje PCBA uppfyller installationsfärdig kvalitet.

• Möjlighet att samdesigna maskinvara och mjukvara – Med hjälp av integrerade EDA-verktyg säkerställer vi sömlös mekanisk-elektrisk integration, vilket minimerar interferens mellan PCBA och strukturella höljen för en "första gången rätt" leverans.

Typer av flygplansbelysningssystem

Flygplansbelysning delas in i olika kategorier, var och en med unika PCBA-krav:

Kärntekniska specifikationer

Miljökrav

Specifikationer för strömingång (per MIL-STD-704)

Materialval för flygplansbelysning PCBA

Kärnmaterial: FR4, MCPCB eller kolkomposit?

Standard FR4 är sällan acceptabel för flygplansbelysning på grund av dålig värmeledningsförmåga och CTE-fel överensstämmelse med LED-komponenter.

Unixplores rekommendation för utomhusbelysning: Använd koppar-MCPCB eller kärna i koltyg. CTE-matchningen med keramiska LED-paket (6-7 ppm/°C) minskar avsevärt lödfogens skjuvspänning under termisk cykling från -55°C till +85°C.

Kopparviktval

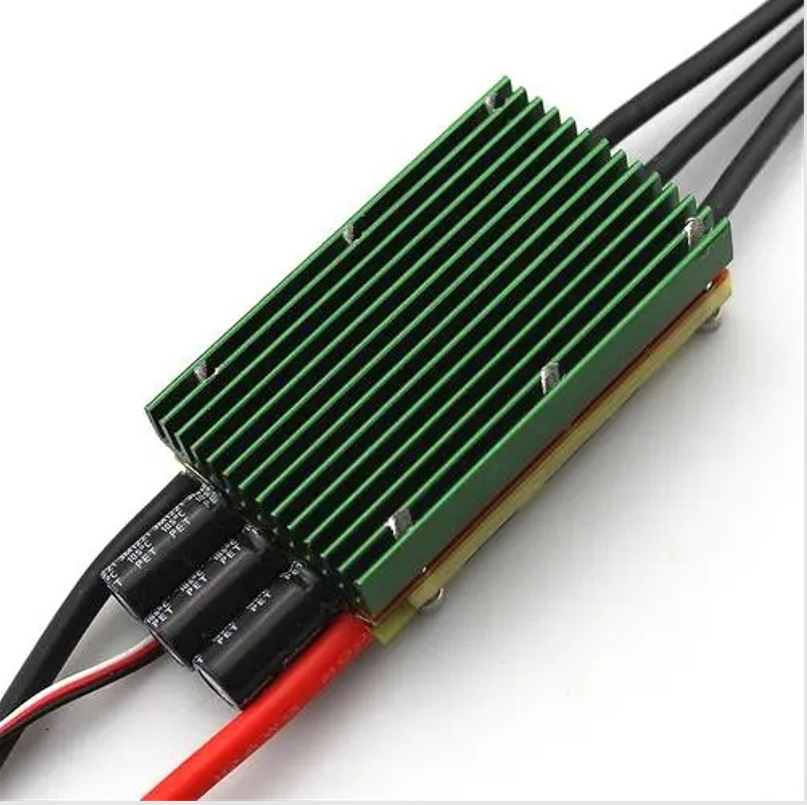

Termisk hantering för högeffektflygplan LED PCBA

MCPCB:er erbjuder ungefär 10 gånger värmeledningsförmågan jämfört med standard FR-4, vilket översätter till bättre värmeavledning, högre lumeneffekt och längre LED-livslängd.

Tumregel: För varje 10°C sänkning av LED-övergångstemperaturen fördubblas komponentens livslängd.

Specifikationer för dielektriska skikt

Termisk Via-strategi för LED-kuddar

För varje högeffekts-LED på PCBA:n:

• Minst 9 termiska vias (0,3 mm diameter) per LED-dyna

• Fyllda och täckta vior krävs för lödbarhet

• Via avstånd: 1,0 mm till 1,2 mm rutmönster

• Tomtolerans: Under 25 % av dynan syns vid röntgeninspektion

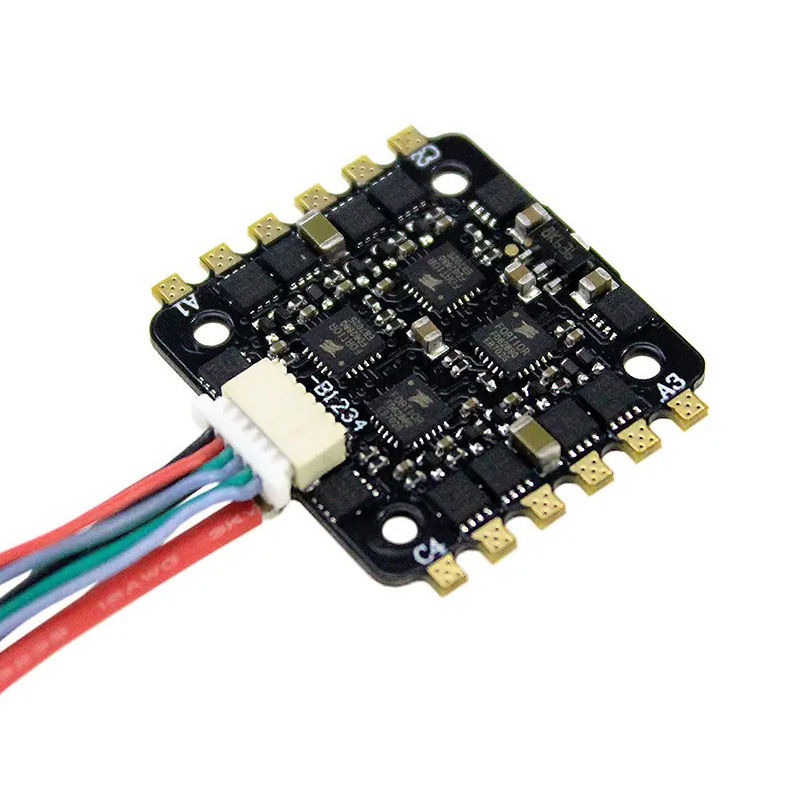

Kretstopologi och styrarkitektur

Exteriörbelysningskontroll

Modern flygplans exteriörbelysning använder programmerbara LED-drivrutiner med oberoende kanalkontroll.

Rekommenderad arkitektur:

1. I²C LED-drivrutin IC med programmerbart sekvensminne

2. Extern MOSFET-steg för högströms LED-strängar

3. FMU redundansstöd via separata I²C-bussar

Fördelar med programmerbara drivrutiner:

• Ljussekvenser körs autonomt efter programmering

• Inget FMU-ingrepp krävs för normala blinkmönster

• Graciös nedbrytning om en FMU misslyckas

Invändig kabinbelysning

LED-belysningssystem för flygplanskabiner använder vanligtvis individuellt adresserbara LED-mikrokontrollerpar.

Flexibel PCBA används ofta för kabinbelysning för att anpassa sig till krökta flygkroppsytor.

Inbyggd testutrustning (BITE)

PCBA för flygplansbelysning måste innehålla självdiagnostiska möjligheter.

Övervakade parametrar:

• Ingångsspänning och frekvens

• Temperatur

• Lampa/LED status

• Utspänning och ström

BITE svar:

• Logga fel till icke-flyktigt minne

• Tillval: signalfel via diskret utgång

• Fortsätt driften om säker (graciös nedbrytning)

EMI och åskskydd

Åskskydd (exteriör ving-/bakljus)

EMI-reduceringstekniker

Certifiering och efterlevnad

Nyckelstandarder för PCBA för flygplansbelysning

Kvalifikationstestkrav

Vanliga frågor om PCBA för flygplansbelysning

F1: Vad är skillnaden mellan PCBA med aluminiumkärna och kopparkärna för exteriörbelysning av flygplan?

Valet mellan aluminiumkärna och kopparkärna PCBA påverkar direkt termisk prestanda, vikt och tillförlitlighet i exteriör flygplansbelysning.

Aluminium MCPCB:

• Värmeledningsförmåga: 138-238 W/m·K

• Densitet: 2,70 g/cm³ (lättvikt)

• CTE: 23-25 ​​ppm/°C

• Kostnad: 30-50% lägre än koppar

Koppar MCPCB:

• Värmeledningsförmåga: 390-401 W/m·K (ungefär dubbelt aluminium)

• Densitet: 8,96 g/cm³ (3,3x tyngre)

• CTE: 16-17 ppm/°C (bättre matchning med LED-komponenter vid 6-7 ppm/°C)

• Överlägsen för extrem effekttäthet (>2 W/cm²)

Beslutsmatris för flygplanstillämpningar:

För extrema miljöer: Kärna PCB i koltyg har en XY-värmeledningsförmåga på 175–300 W/m·K med CTE på endast 4–6,5 ppm/°C, nära matchande keramiska LED-paket. Detta minimerar termisk stress under snabba temperaturcykler från -55°C till +85°C.

F2: Hur designar jag för 400Hz växelström som finns i flygplanskabinbelysningssystem?

Flygplanskabinbelysning använder ofta 115V AC vid 400Hz, inte 50/60Hz som finns i byggnader. Detta skapar unika designkrav.

400Hz designutmaningen: Standard nätaggregat designade för 50/60Hz kommer att överhettas eller misslyckas vid 400Hz på grund av kärnförluster i transformatorer och magnetiska komponenter.

Nödvändiga PCBA-designanpassningar:

Designchecklista för 400Hz PCBA:

1. Verifiera komponentfrekvensklasser - Transformatorer och induktorer måste specificera 400Hz drift

2. Mät startström – 400Hz-system har ofta högre inrush än 50/60Hz-konstruktioner

3. Testa med ström av flygplan – Använd en 400Hz-källa, inte en bänkförsörjning

4. Kontrollera synkronisering – Många system kräver frekvenslåst ljusreglering

F3: Vilka är de vanligaste fellägena i flygplansbelysnings-PCBA, och hur förhindrar jag dem?

Baserat på fältfelanalys av Airbus och Boeings belysningsaggregat dominerar dessa fem fellägen.

Felläge 1: Transformatorfel (tändnings-/startkrets)

Förebyggande:

• Ange transformatorer med tillräcklig termisk marginal

• Se till att ingjutningsmaterialet tål -55°C till +125°C

• Testa för korrekt sekundärspänning under belastning

Felläge 2: MOSFET-haveri i kopplingskretsar

Förebyggande:

• Använd MOSFET:er klassade för minst 2x driftsspänning

• Lägg till grindmotstånd (10Ω till 100Ω) för att begränsa strömmen

• Inkludera snubberkretsar över kopplingsnoder

• Sänk för temperatur (använd 150°C kopplingsklassade delar)

Felläge 3: Induktorfel i resonanskretsar

Förebyggande:

• Ange induktorer med UL-klass isolering

• Se till att strömstyrkan överstiger toppströmmen

• Lägg till termisk säkring i serie för kritiska kretsar

Felläge 4: Mikrokontroller återställning eller låsning

Förebyggande:

• Använd dedikerad spänningsövervakare IC (inte RC-återställning)

• Verifiera att återställningstidpunkten uppfyller databladskraven

• Lägg till watchdog-timer för brownout-återställning

Felläge 5: Lödfogsutmattning från termisk cykling

Förebyggande via PCBA-design:

• Använd CTE-matchade material – Kopparkärna (16–17 ppm/°C) är bättre än aluminium (23–25 ppm/°C) när den paras ihop med keramiska lysdioder (6–7 ppm/°C)

• Lägg till limning – Applicera epoxi- eller silikonlim under stora komponenter

• Optimera dyngeometrin – Använd avrivningsdynor och större ringformade ringar på genomgående hålkomponenter

• Överväg ingjutning – För exteriör montering dämpar ingjutningsmassa termisk-mekanisk påfrestning

Omfattande testning: Innan flyggodkännande måste PCBA klara DO-160 termisk cykling:

• Minst 500 cykler för interiör

• 1 000+ cykler för exteriör

• Temperaturintervall som matchar den faktiska installationsplatsen

Sammanfattning: Checklista för design av PCBA för flygplansbelysning

En korrekt utformad flygplansbelysning PCBA fungerar kontinuerligt i 50 000+ flygtimmar med noll underhållsåtkomst. Kombinationen av MCPCB termisk hantering, programmerbara LED-drivrutiner och DO-160 kvalificeringstestning ger den tillförlitlighet som flyget kräver.

Starta ditt flygplansbelysningsprojekt idag

Unixplore Electronics har åtagit sig att leverera DO-160-validerade, flygfärdiga PCBA-lösningar för flygplansbelysning till flyg-OEM och systemintegratörer över hela världen. Från designinput till färdig montering säkerställer vi att varje bräda levererar 50 000+ flygtimmar med kontinuerlig underhållsfri drift.

Kontakta oss för ett tekniskt datablad eller en skräddarsydd offert. Vårt tekniska supportteam är tillgängligt för att ge materialvalsråd och termiska simuleringsrapporter för din specifika applikation.
