LED-drivrutin PCBA

Den här guiden bryter ner de tekniska specifikationer, tillverkningsstandarder och applikationsspecifika krav du behöver känna till.

Vad är en LED-drivrutin PCBA?

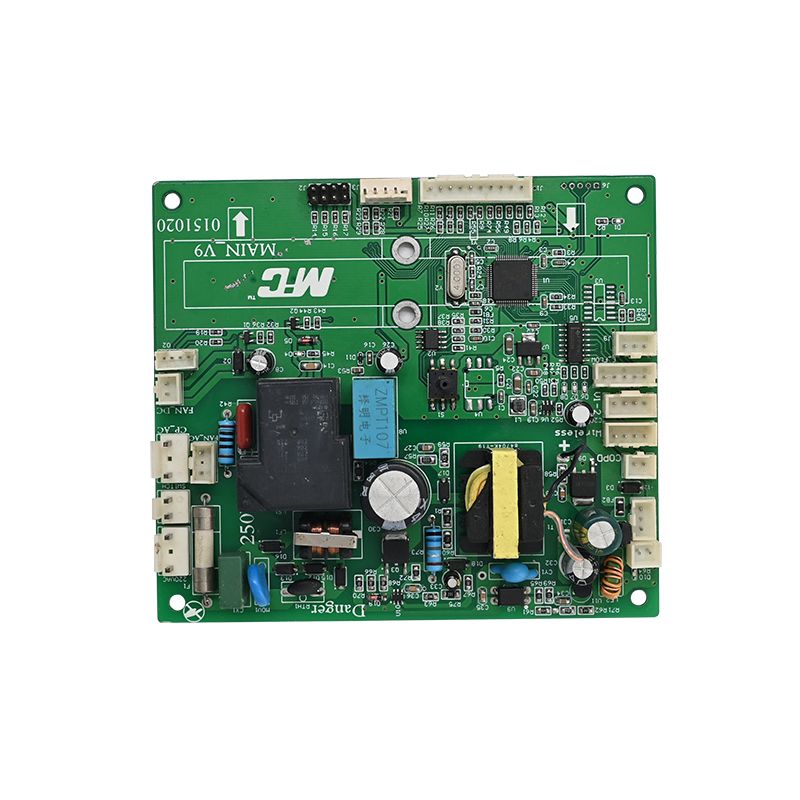

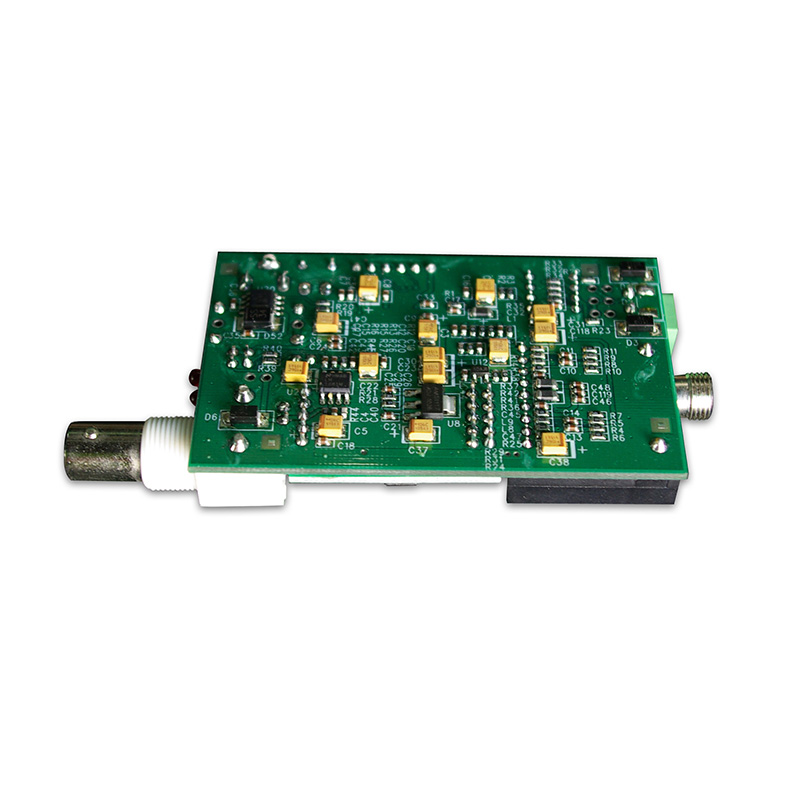

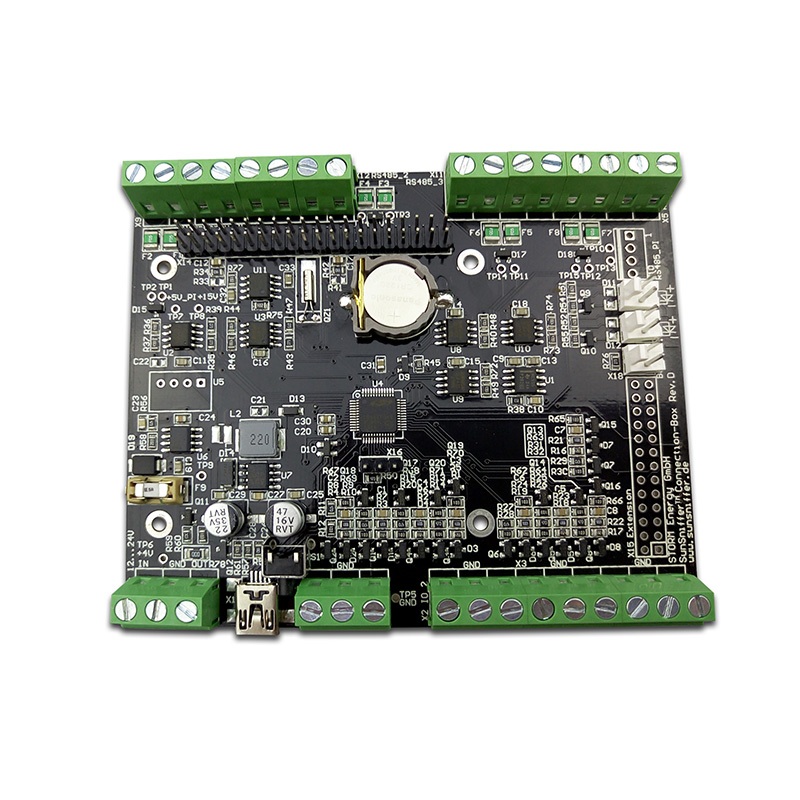

En LED-drivrutin PCBA är det kompletta kortet som reglerar strömmen till en LED-ljuskälla. Till skillnad från vanliga PCB, integrerar dessa sammansättningar specifika komponenter:

- Drivrutin IC:er:Regulatorer för konstant ström eller konstant spänning (t.ex. ON Semiconductor, TI, Nexperia).

- Transformatorer/induktorer:För effektkonverteringstopologier som Flyback eller Boost.

- Kylflänsar och termiska vias:För att hantera korsningstemperaturen för kritiska delar.

- Kontakter:För dimstyrning (0-10V, PWM) och AC/DC-ingång.

Eftersom lysdioder kräver strikt strömkontroll för att förhindra termisk rusning,PCBAdesign måste prioritera elektrisk isolering och värmeavledning.

Viktiga tekniska parametrar (databladsinsikter)

För att säkerställa att din montering uppfyller industristandarder måste du verifiera dessa parametrar med din tillverkare. Baserat på nuvarande IPC- och komponentstandarder, här är de kritiska måtten.

Allmänna specifikationer

Elektrisk och termisk prestanda

Formfaktoranmärkning:Moderna kompakta konstruktioner använder DFN-paket (2x2 mm) för att spara upp till 90 % av kortutrymmet jämfört med äldre SOT223-paket.

Design och montering: Topp 4 tekniska fokuspunkter

Att träffasÄTAstandarder förlitar vi oss på verifierbara tillverkningsanteckningar och verkliga tekniska data.

1. Värmehanteringsstrategi

Värme är fienden till elektrolytkondensatorer och LED-matriser.

- Via placering:Använd uppsättningar av termiska vias under IC-kudden för att överföra värme till kopparjordplanet.

- Häll koppar:Externt lager koppar tjocklek bör varaMinst 2 oz (0,0026 tum).för starkströmsspår.

- Inspektion:Varp och vridning av PCBA får inte överstiga0,0075 tum per tumför att säkerställa kontakt med kylflänsen.

2. Komponentval för livslängd

- Fordonsbetyg:För ytterbelysning, väljAEC-Q101kvalificerade förare. Dessa delar stöder sidovätbara flanker (SWF), vilket möjliggör automatisk optisk inspektion (AOI) av lödfogar --- ett krav för tillverkning utan defekter.

- Kondensatorer:Använd kondensatorer med hög rippelström som är klassade för minst 105°C.

3. Lödbarhet och inspektion

- AOI-efterlevnad:Blyfria förpackningar (DFN/QFN) utan sidovätbara flanker kräver kostsam röntgeninspektion. SWF-teknik tillåter standard AOI, vilket minskar monteringskostnaderna avsevärt.

- Lödmask registrering:Felregistrering bör hållas till ±0,004 tum max för att förhindra exponering för koppar.

4. Elsäkerhet (krypning och röjning)

- För AC-DC-drivrutiner (off-line), säkerställ tillräckligt avstånd mellan högspänningsspår (nät) och lågspännings sekundärsidor.

- Brandfarlighetsklass:Allt material måste uppfyllaUL94V-0. Denna klassificering måste vara fysiskt märkt på lödsidan av kortet.

Applikationsspecifika krav

Olika sektorer lägger olika påfrestningar på LED-drivrutinen PCBA.

- Bilstrålkastare (ADB):Kräver högströms (8A+) drivrutiner medEMC-kompatibilitet (CISPR 25 klass 5). Kortstorleken är ofta begränsad, vilket kräver 4+ lagerstaplar.

- Industriella högvikar:Fokuserar på överspänningsskydd och breda inspänningsområden (90-305V AC).

- Konsument (LED-lampor):Kostnadskänsliga, vanligtvis enskiktiga aluminiumkretskort med linjära drivenheter.

Vanliga frågor (FAQ)

Nedan följer tre vanliga tekniska frågor angLED-drivrutin PCBAinköp och felsökning.

F1: Varför misslyckas min LED-drivrutin PCBA efter några månader, trots att komponenterna är helt nya?

A:Grundorsaken är nästan alltidtermisk stressellerdålig lödning. Kontrollera följande:

1. Korsningstemperatur:Mätte du Tc (case temp) för drivrutinen IC? En tumregel är att för varje 10°C som stiger över 85°C halveras en kondensators livslängd.

2. Kopparsvält:Många misslyckanden uppstår på grund av att termoplattan på IC inte är korrekt lödd. Med hjälp avSidovätbara flankerdesignen möjliggör AOI-verifiering för att säkerställa att termoplattan är helt ansluten.

3. Material Tg:Standard FR4 (Tg 130°C) kan försämras med tiden om föraren blir varm. Uppgradera tillTg 150°C+eller aluminiumkärna PCBA.

F2: Hur verifierar jag kvaliteten på en prototyp LED-drivrutin PCBA före massproduktion?

A:Lita inte på enbart visuell inspektion. Du behöver en verifieringsprocess i tre steg:

1. Elektriskt test (flygande sond):100 % verifiering av nätanslutningen är obligatorisk. Se till att inga kortslutningar mellan högspännings- och lågspänningsnät.

2. Värmebilder:Kör föraren med full last i 1 timme. Använd en värmekamera för att kontrollera om IC-höljets temperatur matchar databladets specifikationer.

3. Lödfogs mikrosektion:För DFN-paket måste du tvärsnitta en provfog för att kontrollera om det finns tomrum. Hålrummen bör inte överstiga 25 % av den totala dynans yta.

F3: Vad gör "ENIG" ytfinish för min LED-drivrutin, och är det värt den extra kostnaden?

A:ENIG (Electroless Nickel Immersion Gold) är avgörande för högtillförlitliga LED-drivrutiner.

- Varför det är viktigt:Standard HASL (Hot Air Solder Leveling) lämnar ojämna ytor. För LED-drivrutiner med liten stigning (som QFN eller DFN) krävs planhet för korrekt lödning.

- "Guld"-fördelen:Guld skyddar nickelskiktet från oxidation. Om nickeln oxiderar får du "black pad"-syndrom, vilket leder till lödfogar som ser bra ut men spricker under termisk cykling (vanligt i utomhusbelysning).

- Dom:För bil- eller utomhusbruk är ENIG inte förhandlingsbart. För engångslampor för konsumenter räcker det med OSP eller HASL.

Sammanfattning

En robustLED-drivrutin PCBAdefinieras inte bara av den valda IC, utan avkopparvikt, termisk via strategi, ochytfinish. Kräv alltid IPC-6012 klass 2 eller klass 3 överensstämmelse, och prioritera sidovätbara flanker för kritiska fordonstillämpningar för att säkerställa AOI-verifiering.

Genom att följa dessa parametrar --- verifierade genom våra 20 år av industritester --- säkerställer du en drivrutinlivslängd som matchar din LED-array, vanligtvis 50 000+ timmars L70-prestanda.
