Hur man gör en pålitlig planteringsljus PCBA

Planteringslampor (LED-armaturer för trädgårdsodling) fungerar under krävande förhållanden: 12-16 timmars kontinuerlig daglig drift, miljöer med hög luftfuktighet (60-90% RH) och betydande termisk stress. PCBA är ryggraden i hela armaturen --- fel här innebär skördförlust och slöseri med energi.

Med 20 års erfarenhet av kraftelektronik och PCB-tillverkning inom industri- och jordbrukssektorer har jag analyserat hundratals fel på växtljusfält. Den här guiden täcker materialval, termisk hantering, spektrumdesign och beprövade tillförlitlighetsparametrar för plantering av ljus PCBA.

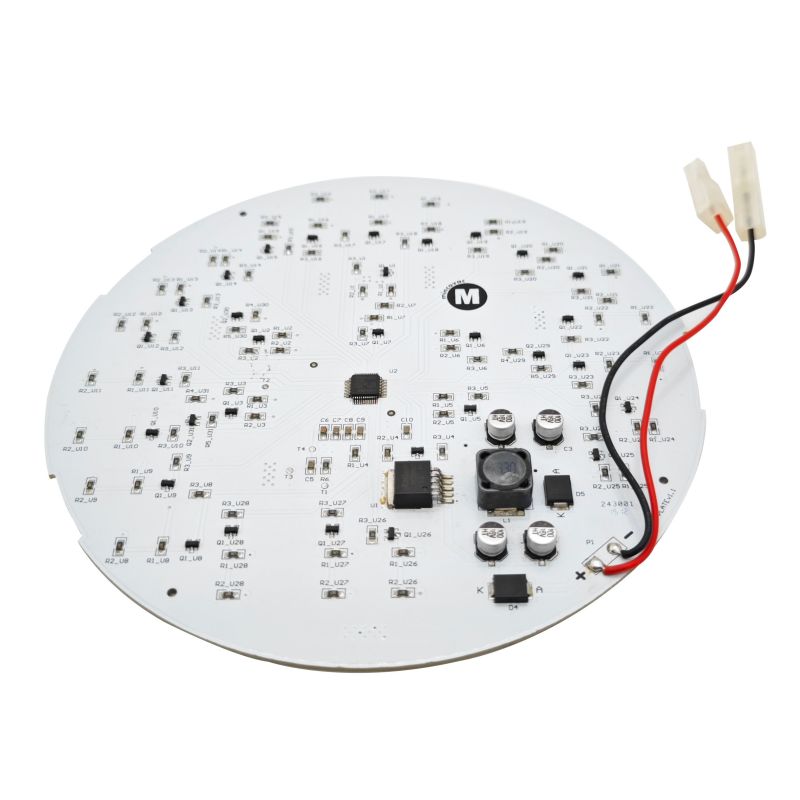

Vad en planteringsljus PCBA måste göra

Ett plantljus PCBA stödjer växternas fotosyntes genom artificiellt ljus. Till skillnad från standardbelysning måste PCBA för trädgårdsbruk leverera specifika våglängder (röd för blomning, blå för vegetativ tillväxt) samtidigt som den hanterar kontinuerlig drift med hög effekt.

Väsentliga funktioner för en planteringsljus PCBA:

- Spektral utgångskontroll:Driver LED-chips vid exakta våglängder (660nm röd, 450nm blå) med avvikelse ≤±5nm

- Termisk avledning:Tar bort värme från LED-övergångar för att förhindra för tidig försämring av lumen

- Effektreglering:Konverterar AC-ingång (85-265V) eller DC-ingång (12-52V) till stabil konstant ström för LED-strängar

- Miljöskydd:Tål växthusfuktighet och temperatursvängningar

Huvudskillnad från standard LED PCBA:Plantering av lätta PCBA kräver högre effekttäthet (40W till 200W+ per kort) och specifik spektrumjustering för olika grödor.

Kärntekniska specifikationer

Spectral Requirements by Growth Stage

TillväxtstadiumDominant våglängdTypiskt Röd:Blå FörhållandeAnvändningVegetativ (blad/stjälkar)450nm (blå)3:1 till 4:1Sallat, örter, bladgrönt Blommande / Fruktsättning660nm (röd)5:1 till 9:1Tomater, 000m cannabis-7 spektrum, 000 cannabis vitVariabel Kompletterande växthusbelysning

Baserat på aktuella trädgårds-LED-standarder och tillverkarens specifikationer.

Specifikationer för el och effekt

ParameterLågeffekt (Hem/Gör-det-själv)Mellaneffekt (Kommersiell)Hög effekt (Vertikal Farm)Totaleffekt10W-40W40W-120W120W-300W+Inspänning12V-24V DC45-52V DC48V DC eller AC 85-265VLED Ström pr. Kanal350mA-700mA700mA-1500mA1500mA-2800mACströmavvikelse±5%±2%±1%Strömkonverteringseffektivitet>85%>90%>93%

Effektområden härledda från kommersiella planteringsljus PCBA-specifikationer.

Fysiska och termiska specifikationer

ParameterFR4 StandardAluminium MCPCBCoppar MCPCBTermal ledningsförmåga0,3-0,5 W/m·K1-9 W/m·K200-400 W/m·Kkoppar Vikt1 oz1-2 oz2-3 ozLayer Count2-4 lager1-2 lager1-2 lager Temp130°C Max. ytaTypisk tillämpning Lågeffekt (<30W)De flesta kommersiella lampor Extremt hög effekt

Baserat på PCB-tillverkningsstandarder för trädgårdstillämpningar.

PCB-materialval: Kritiskt för tillförlitlighet

Valet av PCB-material avgör direkt planteringsljusets livslängd och prestanda.

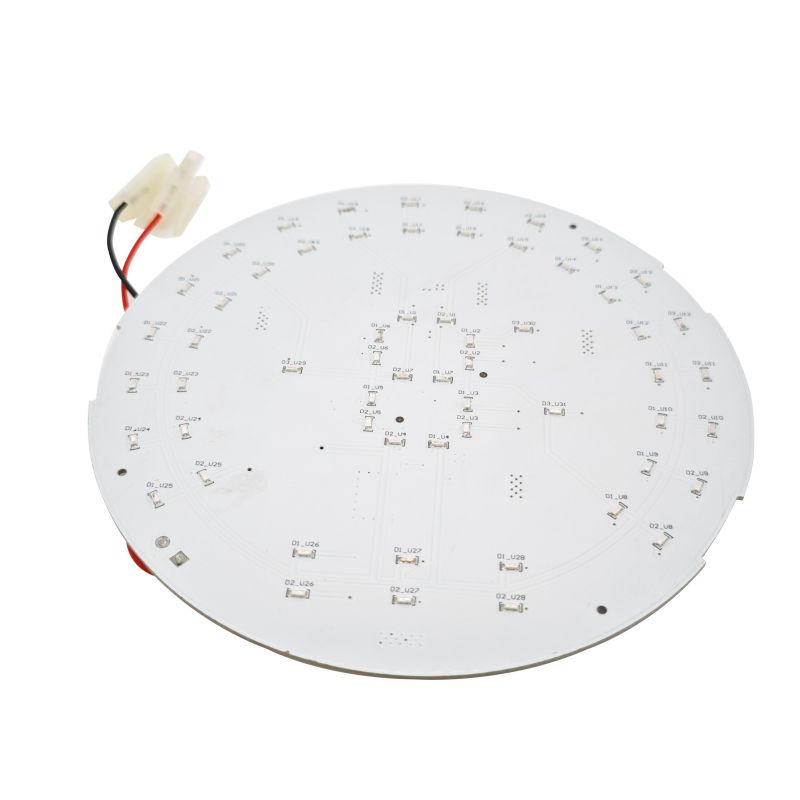

MCPCB i aluminium (vanligast för planteringsljus)

MCPCB i aluminium står för över 80 % av lätta PCBA för kommersiell plantering. De erbjuder den bästa balansen mellan termisk prestanda och kostnad.

ParameterStandardaluminiumHögpresterande aluminiumVärmeledningsförmåga1-3 W/m·K5-9 W/m·KDielektriskt lagertjocklek50-100µm75-150µmUppdelning Spänning2-3 kV3-5 kVKost per m² (bulk)$50$30~

När ska man välja aluminium:De flesta kommersiella planteringslampor från 40W till 200W. 1-3 W/m·K aluminium PCB är tillräckligt för standard LED-densiteter.

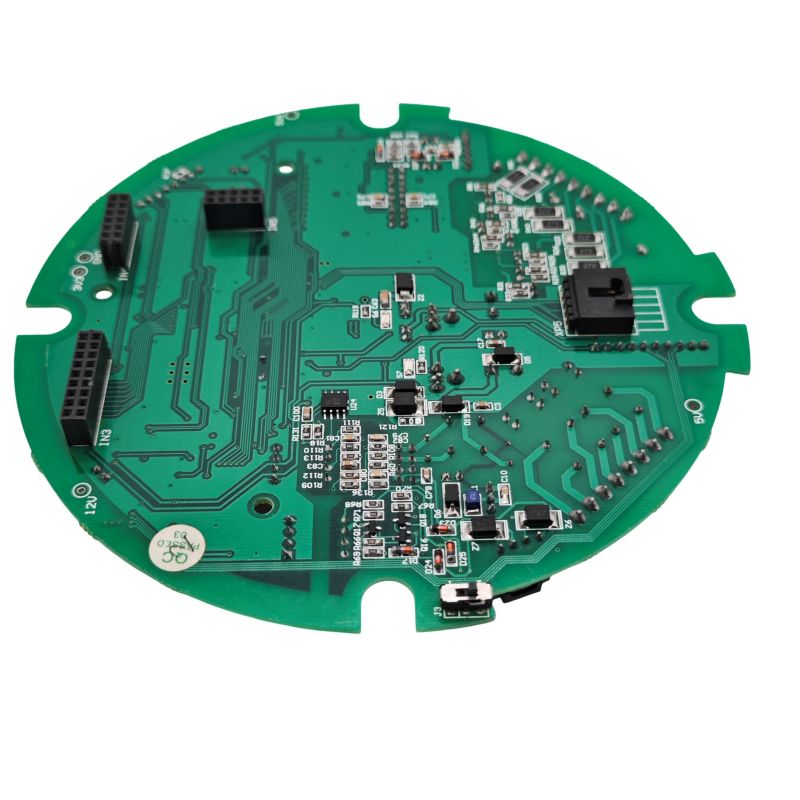

FR4 (kostnadskänslig eller lågeffekt)

FR4 planteringsljus PCBA är endast lämpliga för:

- Armaturer med låg effekt under 30W

- Designar med externa kylflänsar

- Kortsiktiga eller hobbyapplikationer

Begränsning:FR4 kan inte avleda värme effektivt. LED-övergångstemperaturerna stiger 15-25°C högre än motsvarande MCPCB-konstruktioner i aluminium.

Keramiska PCBA (Premium / Hög tillförlitlighet)

Keramiska substrat (aluminiumoxid eller aluminiumnitrid) eliminerar det dielektriska skiktet helt, vilket uppnår en värmeledningsförmåga på 20-200+ W/m·K.

Bäst för:Extrem hög effekttäthet (>3 W/cm²) eller tillämpningar som kräver absolut tillförlitlighet.

Termisk hantering för kontinuerlig drift

Planteringsljus fungerar 12-16 timmar dagligen, 365 dagar per år. Termisk hantering är den främsta tillförlitlighetsfaktorn.

Termisk vägoptimering

Tumregel:För varje 10°C sänkning av LED-övergångstemperaturen fördubblas livslängden.

DesignelementKravVerifieringsmetod Termiska vias under LED-kuddar Minst 9 vias (0,3 mm diameter) per LED-röntgeninspektionVia fyllning Fylld och täckt med koppar eller epoxiTvärsnitt Koppararea för värmespridning300-500 mm² per högeffekts LEDPCB-layout recension Lödtäckning på 80-90 % termisk täckning. tomrum <25%Yttemperatur (vid full belastning)Under 60°C (LED-kuddens område) Värmebilder

Termiskt gränssnittsmaterial (TIM)

Mellan MCPCB och fixtur kylfläns:

- Obligatorisk TIM:Silikon eller keramisk termisk kudde (minst 3 W/m·K)

- Tjocklek:0,5 mm till 1,5 mm

- Kompression:20-30 % för att eliminera luftspalter

Kopparvikt för strömspår

Ström per spårMinsta kopparvikt Rekommenderad kopparvikt<500mA1 oz1 oz500mA-1.5A1 oz2 oz1.5A-3A2 oz2 oz med lödöppning3A+2 oz med parallella spår3 oz

Baserat på IPC-2221 gällande kapacitetsstandarder för trädgårdsbelysning.

Spektrumdesign och våglängdskontroll

Växter kräver specifika ljusspektra för olika tillväxtstadier. PCBA måste leverera dessa våglängder med precision.

Standardvåglängder för plantering av ljus

VåglängdFärgFunktionLED-chiptyp450-460nmKunglig blåVegetativ tillväxt, klorofyllabsorptionBlå LED660-665nmDjuprödBlommning, fruktsättning, fotomorfogenesRöd LED730-740nmLångt rödEmerson-effekt, blomningskomfortWhite Red LED300K visuelltum, 500K visuellt LED300K visuelltum LED

Röd: Blå Ratio Rekommendationer

Växttyp Rekommenderad Röd:Blå FörhållandeAnmärkningar Bladgröna (sallat, spenat)3:1 till 4:1Högre blå för kompakt tillväxt Fruktväxter (tomater, paprika)5:1 till 9:1Högre röd för blom-/fruktutveckling Örter (basilika, koriander)4:1- till 6:1Bullans spektrum av cannabis 8:1 (blomma) Justerbart spektrum föredras

Baserat på designriktlinjer för trädgårds-LED från industrikällor.

Strömkontroll för våglängdsstabilitet

LED-våglängd skiftar med strömvariation. För att bibehålla spektral noggrannhet:

- Maximal strömavvikelse:±2 % över alla LED-strängar

- Rekommenderad avvikelse:±1 % för premiumdesigner

- Mätmetod:Serieresistor spänningsfall eller inline strömmätare

Drivrutinstopologi och kretsdesign

Konstant ström vs. konstant spänning

Plantering ljus PCBA kräverkonstant strömdrivningför varje LED-sträng för att bibehålla stabil våglängd och förhindra termisk rusning.

TopologiBäst förFördelar NackdelarLinjär konstant strömLåg effekt (<30W)Enkel, låg EMIIneffektiv vid högt spänningsfallBuck-omvandlareMediumeffekt (30-100W), Vin > VfEfficient (90-95%)Kräver induktor, switchande brusBoost-omvandlareLED-strängar med fler Vf-komponent-kapacitet Vin-kanal-möjlighet konstant strömHög effekt (>100W), inställbart spektrumIndividuell kanalkontroll, hög effektivitetKomplex, högre kostnad

Skyddskretsar krävs

SkyddstypKomponentSpecifikation Omvänd polaritet Schottky-diod eller P-FETBlockar negativ spänning vid ingångÖverspänningTVS-diodKlämma vid 1,2x max ingångÖverström (per kanal)PTC-säkring eller avkänningsmotstånd + avstängning Utlösning vid 1,3x nominell strömESD-skyddZener-dioder på minimum 8kV ingångar

Miljöskydd för odlingsrum

Planteringslampor fungerar i miljöer med hög luftfuktighet (60-90 % RF). Fuktskydd är obligatoriskt för tillförlitlig drift.

Konforma beläggningskrav

Beläggningstyp Bäst för appliceringsmetod Omarbetbarhet Akryl (AR)Allmän trädgårdsodlingSpray eller doppLätt Silikon (SR)Extrem fuktighet, flexibel PCBSelektiv spraySvårUretan (UR)Saltvatten eller kemisk exponeringSprayMycket svårt

Minsta beläggningstjocklek:0,03 mm (1,2 mil)

Fuktskyddschecklista

- Konform beläggningöver alla lödfogar och frilagd koppar

- Pottningför kontakter och högspänningsområden (tillval för extrema miljöer)

- Förseglade kontakter(IP65 minimum för utomhus- eller växthus med hög luftfuktighet)

- ENIG ytfinish(förhindrar kopparkorrosion; HASL rekommenderas inte)

Driftsmiljögränser

ParameterInomhus VäxtVäxthus Utomhus Luftfuktighetsområde40-70% RH60-90% RH10-100% RHTtemperaturområde15-30°C-5 till 40°C-20 till 50°CMMinsta IP-klassificeringIP20 (torr inomhus)IP44 (stänk)IP65 (väderbeständig)

Regler för planeringsljus PCBA-layout

Regel 1: Separera effekt och signal

- Håll AC/DC-ingångssektionen isolerad från LED-drivspår

- Minsta krypavstånd: 3 mm mellan högspännings- och lågspänningsområden

Regel 2: Förkorta högströmsslingor

- Placera LED-drivrutiner så nära LED-kontakter som möjligt

- Minimera slingområdet för att minska EMI

Regel 3: Thermal Pad Design för lysdioder

- Varje LED termisk dyna kräver minst 9 termiska vias (0,3 mm)

- Vias måste fyllas och täckas för lödbarhet

Regel 4: Copper Pour for Ground

- Använd solid jordplan på lager 2 (för 2-lagers MCPCB, jord är metallkärnan)

- För FR4-design: dedikerat marklager med minimala klyftor

Regel 5: Daisy-Chain Power Distribution

- För långa linjära planteringsljus PCBA:er (upp till 1500 mm), dirigera kraftspår som en central buss

- Mata varje LED-segment från bussen, inte från slutet av föregående segment

Tillverknings- och monteringskrav

SMT Monteringsspecifikationer för plantering av ljus PCBA

ParameterKravVerifieringLodpasta Blyfri (SAC305 eller liknande) RoHS-överensstämmelse

Kvalitetstestning för plantering av ljus PCBA

Testmetod Godkänt/Fil-kriterierIn-circuit test (ICT)Automatisk sondfixturAlla komponenter närvarande, korrekta värden LED-polaritetskontroll Diodläge eller visuell inspektion100% korrekt orienteringVärmebild vid full belastningIR-kamera efter 1 timmes driftIngen hotspot >70°C (LED-kuddar <60°C mål)Spektralupplösning 100000000000 ≤±5nm från specBurn-in test 24-48 timmar vid full effekt, rumsomgivning Inget LED-fel, inget flimmer

För kommersiell plantering av lätt PCBA-produktion rekommenderas 100 % testning av dessa parametrar:

- LED-polaritetskontroll(automatisk optisk inspektion)

- Lödfogskvalitet(AOI på alla strömkomponenter)

- Öppen/kort testning(flygande sond eller spikar)

- Termisk validering(provbas, 10 % av produktionen)

Vanliga frågor om planteringsljus PCBA

F1: Vilket är det bästa PCB-materialet för en planteringslampa med hög effekt (200W+) som går 18 timmar dagligen?

A:För kontinuerlig drift med hög effekt,aluminium MCPCB med minst 3 W/m·K värmeledningsförmågaär standardvalet. Här är beslutsmatrisen baserad på verkliga fältdata:

Effektnivå Rekommenderad material Värmeledningsförmåga Förväntad livslängd40W-100W Standardaluminium MCPCB (1-2 W/m·K)1-2 W/m·K30 000-50 000 timmar100W-200WHögpresterande aluminium (3-5 W/m·K) W/m·K50.000-70.000 timmar200W-300W+Premiumaluminium (5-9 W/m·K) eller kopparkärna5-9+ W/m·K70.000-100.000 timmar

Varför aluminium över FR4 för hög effekt:En 200W planteringslampa genererar betydande värme. FR4 har en värmeledningsförmåga på endast 0,3-0,5 W/m·K, fungerar som en isolator. LED-övergångstemperaturen kommer att överstiga 100°C inom några minuter, vilket orsakar snabb lumenförsämring (30-50 % förlust inom 6 månader).

Keramiska PCBA alternativ:För extrem tillförlitlighet eller när PCB-storleken är kraftigt begränsad (hög effekttäthet >3 W/cm²), eliminerar keramiska substrat (aluminiumoxid eller aluminiumnitrid) det dielektriska lagret helt, vilket uppnår 20-200+ W/m·K. Kostnaden är dock 3-5 gånger högre än MCPCB i aluminium.

Bottom line för de flesta kommersiella odlare:Högpresterande MCPCB i aluminium (5 W/m·K) ger den bästa balansen mellan kostnad och tillförlitlighet för 200W+ armaturer.

F2: Hur beräknar jag den nödvändiga kopparvikten för min planteringsljus PCBA för att förhindra spåröverhettning?

A:Använd IPC-2221-formeln med dessa trädgårdsspecifika riktlinjer. Spåröverhettning är ett vanligt felläge i planteringslampor med hög effekt.

Steg 1 - Bestäm din maximala ström per spår:
För ett typiskt 100W plantljus vid 48V: Ström = 100W / 48V = 2,08A per sträng

Steg 2 - Välj din tillåtna temperaturökning (ΔT):

- 10°C ökning:Konservativ för 50 000+ timmars livslängd (rekommenderas för kommersiellt bruk)

- 20°C höjning:Acceptabelt för konsumentklass

- 30°C ökning:Hög risk --- spår kommer att försvaga lödfogarna med tiden

Steg 3 - Välj kopparvikt baserat på ström:

Aktuell 1 oz koppar erforderlig bredd (ΔT=20°C)2 oz koppar erforderlig bredd (ΔT=20°C)Rekommendation1A30 mils (0,76 mm)15 mils (0,38 mm)1 oz acceptabelt2A70 mils (1,78 mm) 85 mils (föredraget) 20 mils (20 mils) (3,05 mm)60 mils (1,52 mm)2 oz minimum5A220 mils (5,59 mm)110 mils (2,79 mm)3 oz rekommenderas

Steg 4 - Beräkna med den förenklade formeln (för externa spår, 2 oz koppar):

Bredd (mil) = Ström (Ampere) × 35 (för ΔT=20°C)

Exempel för 2,08A: 2,08 × 35 = 73 mils (1,85 mm) minsta bredd

Lägger till 20 % säkerhetsmarginal:73 × 1,2 = 88 mils (2,23 mm)

Professionell rekommendation för plantering av ljus PCBA:

- Använd minst 2 oz kopparför alla spår som bär >1A

- Använd 3 oz kopparför spår som bär >3A eller när brädutrymmet är begränsat

- Lägg till lödmasköppningpå högströmsspår --- extra lod ökar strömkapaciteten med 20-40 %

Verifieringsmetod:Efter prototypmontering mäter du spårtemperaturen med en infraröd kamera vid full belastning. Om något spår överstiger 70°C, öka kopparvikten eller vidga spåret.

F3: Vad orsakar ojämn ljuseffekt eller flimmer vid planteringsljus PCBA, och hur fixar jag det?

A:Ojämn ljuseffekt och flimmer orsakas vanligtvis avströmfel mellan parallella LED-strängarellerotillräcklig bulkkapacitans. Här är den diagnostiska sekvensen:

Grundorsak 1 - Aktuell oöverensstämmelse i parallella strängar (vanligast):

När flera LED-strängar är anslutna parallellt med en enda konstantströmdrivare, gör små skillnader i framåtspänning (Vf) att en sträng drar mer ström än andra. Den hetaste strängen drar mest ström, värms upp ytterligare (Vf sjunker med temperaturen) och drar ännu mer ström --- termisk runaway.

Lösning:

- Använd aseparat konstantströmdrivare per sträng(föredraget för hög effekt)

- Eller lägg tillbalanserande motstånd(0,5-2Ω) i serie med varje sträng för att utjämna strömmen

- Motståndseffekt: P = I² × R (t.ex. 1A² × 1Ω = 1W motstånd)

Grundorsak 2 - Otillräcklig bulkkapacitans vid drivrutinsutgång:

Pulsbreddsmodulerad (PWM) dimning skapar synligt flimmer om utgångskapacitansen är för liten. LED-strömmen stiger och sjunker med varje PWM-cykel.

PWM FrequencyMinimal Bulk Capacitance Flicker Synlighet100-200 Hz1000µF+Synligt för de flesta500-1000 Hz470µFFlicker kan upptäckas av några1000-4000 Hz100µFGenerellt flimmerfritt>4000 Hztflicker krävs inget synligt

Fixera:Lägg till 100-470µF elektrolytisk kondensator över LED-utgången, plus 10µF keramisk kondensator för högfrekvent filtrering.

Grundorsak 3 - Dåliga lödfogar på LED-anslutningar:

En sprucken eller kall lödfog på en LED-kudde skapar intermittent anslutning. Lysdioden kan flimra, dämpas eller helt misslyckas när kortet värms upp och svalnar.

Detekteringsmetod:

- Knacka försiktigt på varje lysdiod med ett plastverktyg medan lampan lyser

- Om flimmer uppstår, flöda om lödfogen

- För SMT-lysdioder, inspektera under förstoring för sprickor runt dynan

Grundorsak 4 - Otillräcklig spårbredd som orsakar spänningsfall:

Långa, smala spår på strängar med hög effekt skapar spänningsfall. Lysdioderna längst bort i kurvan får mindre ström än de nära föraren.

Fixera:

- Beräkna spänningsfall: V_drop = I × R_trace

- För en 2A-sträng på en 100mil (2,54 mm) 1oz spår över 24 tum: R ≈ 0,24Ω, V_drop ≈ 0,48V

– Det här kan vara acceptabelt. För V_drop >0,5V, öka spårbredden eller använd 2oz koppar

Snabb validering:Mät spänningen vid den första lysdioden och den sista lysdioden i varje sträng. Om skillnaden överstiger 0,3V, uppgradera spårdesign.

Produktionstestningschecklista för planteringsljus PCBA

Innan du godkänner en planteringsljus PCBA för massproduktion, verifiera dessa fem tester:

Testa	Metod	Kriterier för godkänd/underkänd
Spektral utgång	Integrerande sfär eller spektrometer	Våglängdsavvikelse ≤±5nm från målet
Termisk prestanda	IR-kamera efter 1 timme vid full belastning	Ingen punkt >70°C; LED-kuddar <60°C
Nuvarande saldo	Mät strömmen i varje parallell sträng	Avvikelse mellan strängar <5 %
Fuktmotstånd	85 % RH vid 40°C i 48 timmar, driven	Ingen korrosion, inget flimmer, inget fel
Livslängdsverifiering (accelererad)	85°C/85 % RH, 1000 timmar (THB-test)	Lumen depreciering <10 %

För kommersiella beställningar:Begär PPAP-dokumentation (Production Part Approval Process) inklusive värmeavbildningsrapporter och spektrala verifieringsdata.

Sammanfattning: Pålitlig planteringsljus PCBA checklista

Designelement Krav PCB-material Aluminium MCPCB (1-9 W/m·K) för de flesta; FR4 endast för låg effekt (<30W) Kopparvikt2 oz minimum för effektspår; 1 oz för signalThermal management9+ termiska vias per LED; TIM mellan PCBA och kylfläns; yttemperatur <60°CSpektrumkontroll Röd (660nm), Blå (450nm); förhållande baserat på gröda; strömavvikelse <±2% DrivertopologiKonstant ström per sträng; separata drivkanaler för spektruminställning FuktskyddKonform beläggning (akryl eller silikon); ENIG ytfinish; förseglade kontakter Strömbalansering Separata drivrutiner eller balanseringsmotstånd för parallella strängarCertifieringarRoHS, UL (för kommersiella fixturer)TestningSpektral, termisk, strömbalans, fuktmotstånd, THB accelererad åldring

En tillförlitlig planteringsljus PCBA kombinerar korrekt termisk hantering (aluminium MCPCB, 2+ oz koppar, termiska vias), exakt spektrumkontroll (konstant strömdrift, våglängdsavvikelse ≤±5nm) och miljöskydd (konform beläggning, förseglade kontakter). De vanligaste fältfelen --- ojämn ljuseffekt, flimmer och för tidigt LED-fel --- spårar till otillräcklig termisk design eller strömfel mellan parallella strängar. Prioritera 2 oz koppar, separata konstantströmdrivare per kanal och termisk valideringstestning för att uppnå 50 000+ timmars drift i kommersiella odlingsmiljöer.
