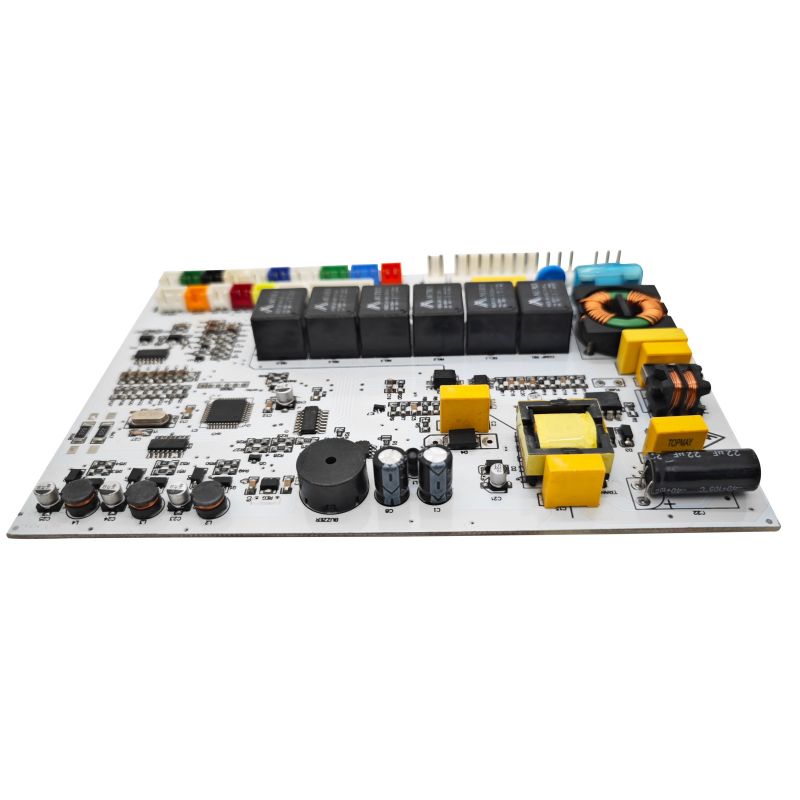

Ett fiskeekolodssystem (fishfinder) är den centrala elektroniska komponenten i marin detekteringsutrustning, som ofta används inom fritidsfiske, kommersiellt fiske och undervattensutforskning. Som en professionell leverantör av PCBA-tillverkningstjänster erbjuder vi helhetslösningar från design till färdig produktmontering, vilket säkerställer tillförlitlig drift i tuffa marina miljöer som kännetecknas av saltstänk, hög luftfuktighet och extrema temperaturfluktuationer.

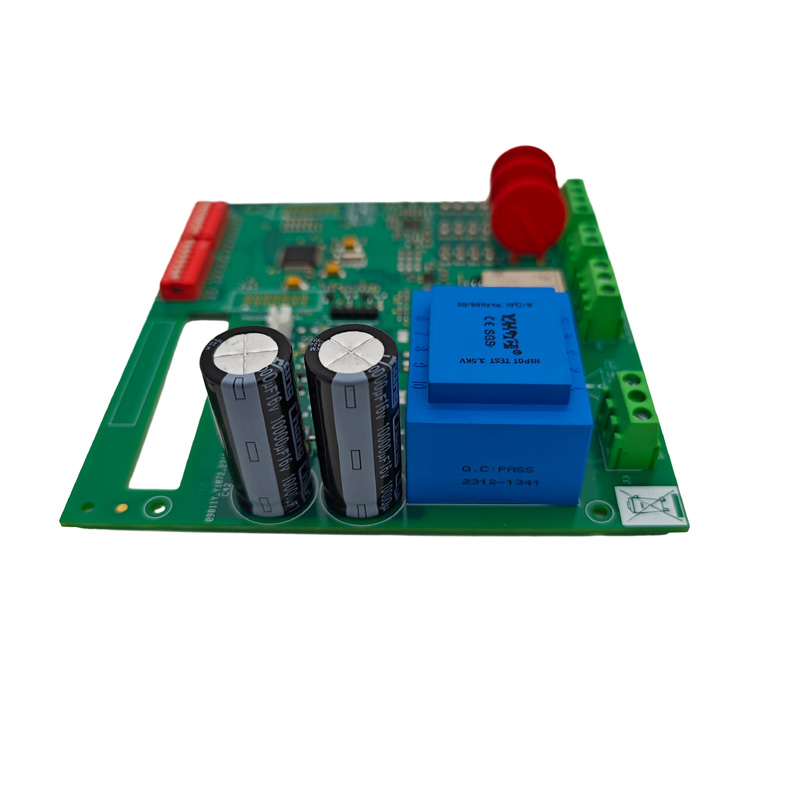

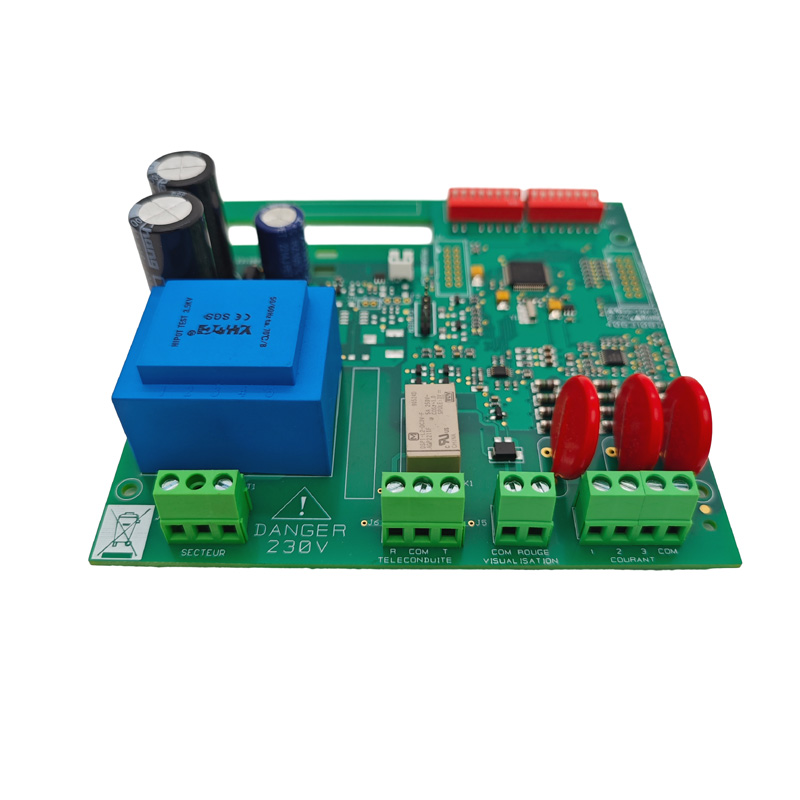

Ekolodssystemet består av två elektroniska enheter, var och en med distinkt olika PCBA-krav:
Bearbetning av ekolodssignaler – konverterar returekon till digitala bilder
GPS-navigeringsintegration – kombinerar positionsdata med ekolodsavläsningar
Displaykörning – styr LCD- eller pekskärmsutgång
Användargränssnittsinteraktion – läsknapp eller pekingångar
Ekomottagning – förstärker och konditionerar svaga retursignaler (mikrovoltområde)
Växling av sändning/mottagning – växlar snabbt mellan sändnings- och mottagningslägen
Impedansmatchning – matchande kabel- och transduktoregenskaper
Modern tillverkningstrend: Avancerade fiskegivare använder nu SMT-teknik, med pick-and-place-maskiner som monterar piezoelektriska element direkt på PCBA, och ersätter manuell positionering av keramiska kristaller för förbättrad noggrannhet och minskad kostnad.
| Parameter | Grunt vatten (0-200 fot) | Djupt vatten (200-1000 fot+) |
|---|---|---|
| Typisk frekvens | 200 kHz | 50 kHz eller 38 kHz |
| Våglängd/upplösning | Kortare = högre detalj | Längre = större djupgenomträngning |
| Sändningseffekt | 1 kW | 4 kW (kommersiell kvalitet) |
| Sändningsspänning | ±40V till ±60V | ±80V till ±100V |
Enkel frekvens, enkelstråle: 38 kHz, 50 kHz, 200 kHz @ 1 kW
Dubbel frekvens, enkelstråle: 38/200 kHz eller 50/200 kHz (vanligt för fiske)
Hög effekt: 4 kW kommersiell konfiguration för djupvatten
| Parameter | Display/processor | Givarenhet |
|---|---|---|
| Skivmaterial | FR4 (standard) | High-Tg FR4 eller Flexible PCB |
| Antal lager | 4-8 lager | 2-4 lager |
| Kopparvikt | 1-2 oz (signal), 2 oz (ström) | 2 oz minimum (höga strömpulser) |
| Ytfinish | ENIG eller OSP | ENIG (korrosionsbeständighet) |
| Drifttemp | -20°C till +70°C | -40°C till +85°C |
| Konform beläggning | Rekommenderad | Obligatorisk (marin miljö) |
Ekolodsfrekvenser sträcker sig från 50 kHz till över 900 kHz. PCBA-layout påverkar direkt detekteringsräckvidden och noggrannheten:
Impedanskontrollerade spår: 50Ω eller 75Ω typiska för givarkablar
Matchade spårlängder: För fasade arraygivare måste alla elementspår ha identisk elektrisk längd
Skyddsringar: Surroundkänsliga analoga ingångar med jordade spår för att avvisa brus
Separat analog/digital jordning: Anslut vid en enda stjärnpunkt nära strömingången
Marina miljöer utsätter PCBA för saltstänk, kondensering och direkt nedsänkning. Konform beläggning är inte förhandlingsbar:
| Beläggningstyp | Bäst för | Proffs | Nackdelar |
|---|---|---|---|
| Akryl (AR) | Allmän marin användning | Lätt att applicera, omarbetbar | Måttlig kemikalieresistens |
| Silikon (SR) | Extrema temperatursvängningar | Flexibelt, brett temperaturområde (-55°C till +200°C) | Svårt att ta bort |
| Uretan (UR) | Långvarig nedsänkning i saltvatten | Utmärkt kemikalie-/saltbeständighet | Svårt att omarbeta |
IP-betygsmål:
Displayenhet: IP65 minimum (dammtät, vattentålig)
Givarenhet: IP68 minimum (nedsänkningssäker till 1m+)
En ekolodsgivare kan inte sända och ta emot samtidigt. PCBA måste innehålla en T/R-omkopplare som skyddar den känsliga lågbrusförstärkaren (LNA) från högspänningssändningspulsen:
Treskiktsskydd: Chopperkrets + spänningsklämning + serieresistans
Svarstid: <10μs (1 fot djup i grunt vatten = 2μs tur och retur)
Mottagarens skyddsklassning: Överleva ±100V toppar på en ±5V ingång
Ökar MCU:s logiknivåsignal (5V) till den spänning som krävs för att driva givaren:
| Etapp | Input | Produktion | Få |
|---|---|---|---|
| Oscillator | MCU triggerpuls | 200 kHz, 500μs skur vid 5V | N/A |
| MOSFET-drivrutinen | 5V logik | 12V grinddrift | ~2x |
| Power MOSFETs | 12V omkoppling | ±40V till ±60V sinusvåg (H-brygga) | ~8x |
Returekon är extremt svaga (millivolt eller mikrovolt). Mottagarkedjan kräver hög förstärkning med lågt brus:
| Etapp | Fungera | Typisk vinst |
|---|---|---|
| Chopper (T/R-skydd) | Kopplar från under sändning | N/A (genomföring) |
| Lågbrusförstärkare (LNA) | Förstastegsförstärkning (lägsta golvljud) | 20-40 dB |
| Bandpassfilter | Tar bort brus utanför bandet (200 kHz ±10 kHz) | -3 dB vid avstängning |
| Sekundär förstärkare | Tar signalen till ADC-området | 20-40 dB |
| Peak Detektor | Konverterar RF-envelopp till DC för avståndsbestämning | N/A |
Genererar flera rena spänningsskenor från en enda 12V marin batteriingång:
| Järnväg | Nuvarande | Ripple Tolerans | Används för |
|---|---|---|---|
| 5V | 500mA-2A | <50mV | MCU, logik, display |
| 3,3V | 100mA-500mA | <30mV | DSP, ADC, precisionsanalog |
| ±12V till ±15V | 100mA-500mA | <100mV | Op-förstärkare, LNA |
| ±40V till ±100V | 1A-5A (pulsad) | N/A | Effektförstärkare (endast sändning) |
Rekommendation: Använd separata kopplingsregulatorer för digitala och analoga skenor. Använd LDO efter byte av omvandlare för den renaste effekten till mottagarkedjan.
| Regel | Nyckelpunkter |
|---|---|
| Separata HV- och LV-sektioner | Placera effektförstärkaren vid ena kanten, ta emot kretsar vid den motsatta kanten; minsta krypavstånd 3 mm mellan ±100V och 5V spår |
| Skydda känsliga analoga ingångar | Surround LNA-ingångsspår med jordad kopparhäll; lägg till jordade vior var 5:e mm; håll inmatningsspåret så kort som möjligt |
| Sy markplan med Vias | 0,3 mm vias med 5 mm mellanrum som förbinder övre och nedre jordplan; minskar jordimpedansen och förhindrar jordstuds |
| Bulkkapacitans nära effektförstärkare | Placera 1000μF till 4700μF låg-ESR-kondensator vid effektförstärkarens matningsingång; förhindrar spänningskollaps under sändning |
| Termisk hantering för Power Stage | Använd 2-3 oz koppar för kraftspår; lägg till minst 9 termiska vias per MOSFET-dyna |
| Komponenttyp | Rekommenderad | Undvika | Resonera |
|---|---|---|---|
| PCB bas | Hög-Tg FR4 (Tg≥170°C) eller PTFE | Standard FR4 (Tg 130°C) | Hög effekt och marina temperatursvängningar |
| Ytfinish | ENIG (guld) | HASL | Korrosionsbeständighet |
| Lödmask | LPI med UV-fluorescerande spårämne | Standard matt | Besiktning av beläggningstäckning |
| Konform beläggning | Akryl eller silikon | Ingen | Saltvattenskydd |
| Kontakter | Förseglad (IP67+) | Oförseglade rubriker | Fukt tränger in |
| Testobjekt | Metod | Kriterier för godkänd/underkänd |
|---|---|---|
| In-Circuit Test (IKT) | Automatiserad sondfixtur | Alla komponenter finns, korrekta värden |
| T/R Switching Test | Applicera sändningspuls, mät LNA-utgången | LNA-utgång <100mV under sändning |
| Receiver Noise Golv | Avsluta ingång med 50Ω, mät ADC-avläsning | Brus <3 LSB (10-bitars typiskt) |
| Räckviddsnoggrannhet | Testtank med känt mål på 10 fot | Områdesfel <3 % |
| Fuktbeständighet | 85 % RH i 48 timmar, driven | Ingen korrosion, ingen signalförsämring |
| Testa | Standard | Varaktighet/cykler |
|---|---|---|
| Termisk cykling | -20°C till +60°C | 50 cykler |
| Vibration | Marinmotors vibrationsprofil | 2 timmar per axel |
| Saltspray | 5% NaCl, 35°C | 48 timmar |
| Fuktighet | 95 % RH, 40°C | 48 timmar |
F1: Styv FR4 eller flexibel PCB för givaremontering?
Båda är livskraftiga; valet påverkar prestanda och tillförlitlighet:
Rigid FR4: Bäst för enkla enelementsgivare, lågfrekventa (50-83 kHz) konstruktioner. Lägre kostnad, enklare tillverkning, men kan inte anpassa sig till krökta skrovformer.
Flexibelt kretskort: Bäst för fasstyrda arrayer, högfrekventa (200 kHz+), böjda husdesigner. Anpassar sig till komplexa former, minskar husets storlek, men högre kostnad.
Branschtrend: Premium fishfinders använder nu flexibla PCBA:er med SMT piezoelektriska element, vilket möjliggör exakt positionering av dussintals små transduktorelement i krökta eller linjära arrayer för att forma ekolodsstrålen.
F2: Hur skyddar man mottagarens förförstärkare från högspänningssändningspulser?
Använd ett skyddsschema i tre lager:
Chopperkrets: rygg mot rygg MOSFET eller PIN-dioder i serie med mottagarens ingång – stängs AV under sändning
Spänningsklämning: Back-to-back Schottky- eller Zener-dioder klämmer till ±5V eller ±10V
Serieresistans: 100Ω till 1kΩ motstånd mellan T/R-omkopplare och LNA-ingång begränsar ström under feltillstånd
F3: Vad orsakar intermittenta ekolodssignaler eller spökekon?
Ofta spårbart till PCBA design eller monteringsfel:
Spruckna lödfogar på SMT-element → Använd flexibel PCB, lägg till epoxiunderfyllning
Otillräcklig frånkoppling på kraftskenor → Lägg till 1000μF bulkkondensator, separat 100μF+100nF frånkoppling för LNA-skena
Dålig bandpassfilterinställning → Använd komponenter med 1 % tolerans, verifiera med nätverksanalysator
Vi har byggt upp vår kapacitet specifikt för att möta de unika utmaningarna för tillverkning av marin elektronik:
Saltspraykorrosion och fuktinträngning är de främsta utmaningarna i marina miljöer. Vi erbjuder konforma beläggningsalternativ för akryl, silikon och uretan med selektiv sprutning (precisions undvikande av anslutningsområden) och UV-fluorescerande spårämne för enkel inspektion – som uppfyller IP68-skyddskraven för transduktorenheter.
Avancerade fiskegivare använder i allt större utsträckning flexibla PCB + SMT piezoelektriska elementlösningar. Vi stöder flexibel PCB (polyimid/PET) och rigid-flex-korttillverkning – vilket möjliggör exakt arraypositionering, böjd höljekompatibilitet och minskad total storlek.

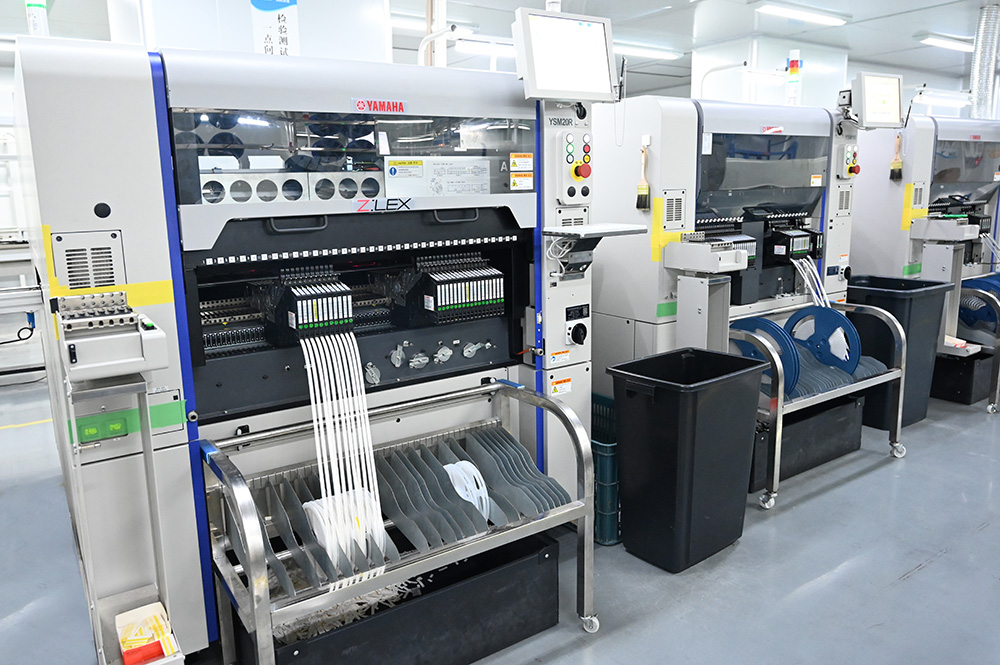

Från PCB-tillverkning → komponentförsörjning → SMT/DIP-montering → programmering → funktionstestning → konform beläggning → kabelstammemontering → montering av färdig produkt, alla processer slutförs internt, vilket minimerar koordineringskostnader och kvalitetsrisker för flera leverantörer.
Utrustade med 2 åldringstestrum, 2 testkammare för hög/låg temperatur och ett brett utbud av professionella testinstrument, kan vi utföra:
In-Circuit Test (IKT)
Termisk cykeltest (-40°C till +85°C)
Saltspraytest
Temperaturchocktest
Funktionstestning (inklusive T/R-omkopplingsvalidering, bullergolvstestning)
Den årliga produktionskapaciteten för PCBA överstiger 1,5 miljoner enheter, samtidigt som de stöder små volymer pilotkörningar utan MOQ – sömlös övergång från prototypverifiering till massproduktion.
Etablerat: 2011
Fabriksyta: 3 000+ kvm
FoU-ingenjörer: 20
SMT produktionslinjer: 6
DIP monteringslinjer: 4
Färdig produkt monteringslinjer: 2
Kvalitetssystem: ISO 9001:2015-certifierat, IPC-610E-kompatibelt
Exportmarknader: Nordamerika, Sydamerika, Europa, Asien, Oceanien
