Vad är kväveåterflödeslödning och varför överväga det?
Kväveåterflöde ersätter standardluft i ugnen med 99,9 % ren N₂. Frånvaron av syre förhindrar oxidbildning på lödpasta och komponentledningar.
Processjämförelse
ParameterStandard LuftåterflödeKväveåterflöde (N₂)SkillnadSyrgasnivå20,9%< 1000 ppm (0,1%)200× mindre O₂Vätningsvinkel25--35°10--15°2× bättre vätningVoiding i termiska kuddar15--20% area0--i-piller-reduktion defekter0,5--2%< 0,05%10× färreSolder ballingSynligIngenRenare brädor

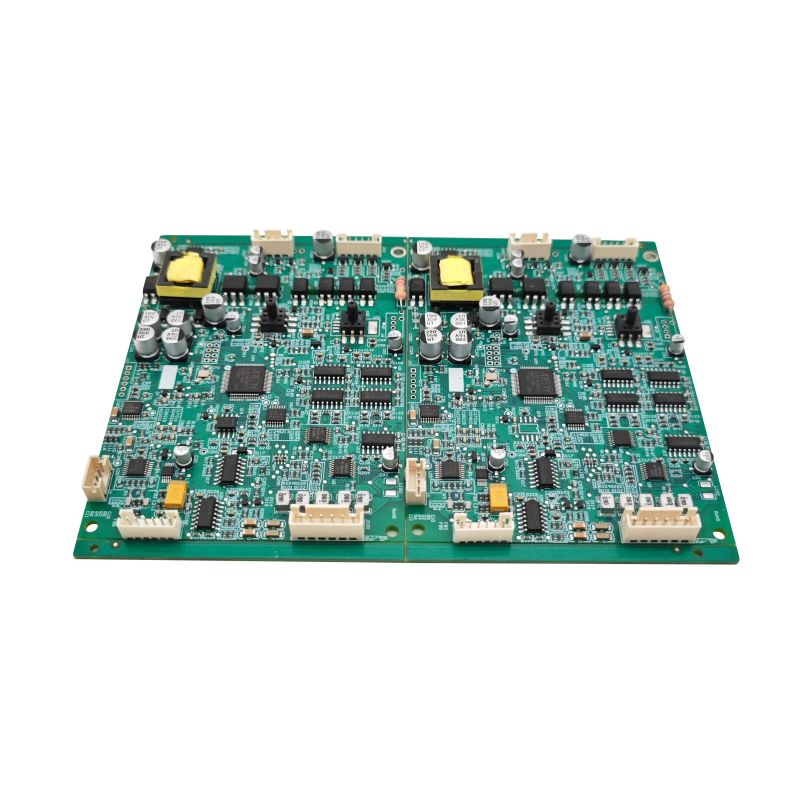

Oxidationsproblemet på industriell robot PCBA
Industriell robot PCBA använder ofta stora termiska kuddar (exponerad koppar) under MOSFET:er, grinddrivrutiner och strömhanteringskretsar. Dessa kuddar oxiderar snabbt i luftåterflödet, vilket förhindrar att lodet väter helt. Resultatet är tomrum som fångar värme och orsakar fältfel efter 1000+ drifttimmar.
Där kväveåterflöde ger tydligt värde
Inte alla industrirobotar har lika stor nytta. Kväve är vettigt i specifika scenarier.
Stora kopparområden och tunga komponenter
Kortfunktion Luftåterflödesrisk Kvävefördel10×10 mm termisk dyna> 30 % hålrum, hot spots< 8 % hålrum, enhetlig 20+ skikts platta (tjock)Ojämn uppvärmning över skiktBättre värmeöverföring via vätningStora kontakter (40+ stift) Huvud-i-kudde defekter IGBT-moduler långa kopplingar motor IGBT-moduler 100 % skarvar blötläggningRena ytor
Verkliga data: I en sex-axlig robotstyrenhet PCBA med 12 power MOSFETs på ett enda kort minskade kväveåterflödet fältreturer från 3,2 % till 0,4 % under 24 månader. Det primära felläget -- hålrum i termiska dynor som orsakar överhettning -- sjönk med 87 %.

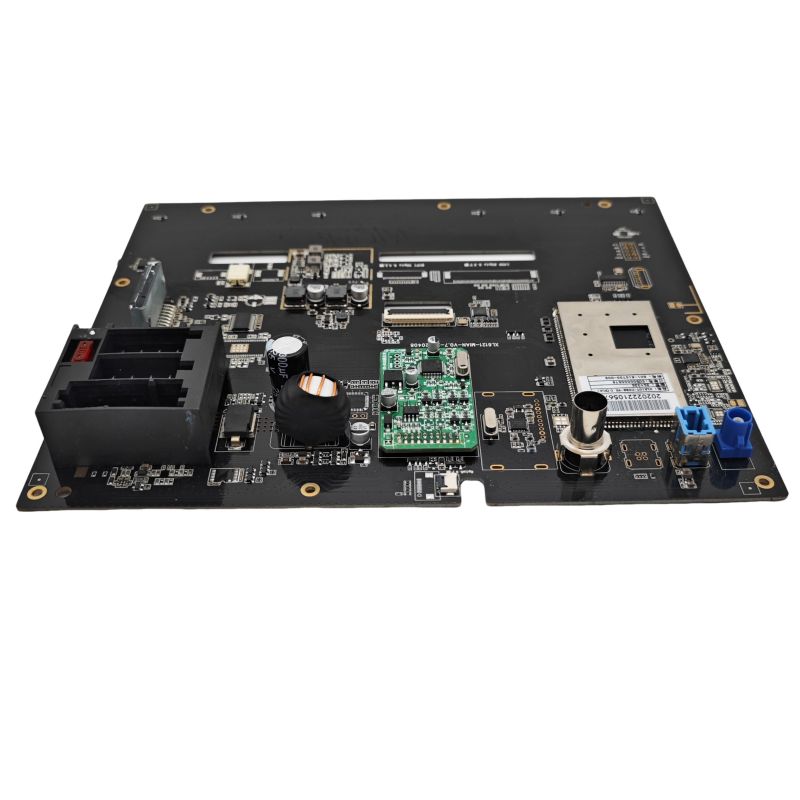

Lågspänning, högströmsspår
Industrirobot PCBA för servodrivningar bär 30--80A på inre lager. Tomrum under strömavkänningsmotstånd (0,5 mΩ, 2512-paket) skapar motståndsvariationer som förstör vridmomentavläsningarna.
Strömavkänningskomponent Luftåterflödesvariation Nitrogenåterflödesvariation 4-terminal shunt (2512)±8% på grund av tömning±1,5%Avkänningsresistor temperaturstegring15°C5°CCalibreringsdrift efter 500 cykler12%2%
Där kväveåterflöde är onödigt
Kväve ökar kostnaden (ugnsmodifiering + gasförbrukning = 0,08--0,12 USD per PCBA). Använd den inte i dessa fall.
Små brädor med låg termisk massa
ScenarioKväve behövs inte Enkelsidigt, < 50 komponenter Luftåterflöde ger < 8 % tomrumAlla små förpackningar (0402, QFN 3×3) Inga stora termiska kuddar Blyfri SAC305 utan känsliga delarStandardflöde hanterar luftåterflödeLågvolym prototypkort (<<)
Brädor som använder högaktivt flöde
Vissa icke-rena flussmedel (t.ex. Senju M705-GRN360-K2-V) innehåller aktivatorer som fungerar effektivt i luft upp till 240°C. Kväve tillför ingen mätbar fördel. Kontrollera flödesdatabladet för syrekänslighet.
Implementeringsparametrar för industrirobot PCBA
Om du bestämmer dig för att använda kväve, tillämpa dessa specifika inställningar.
Ugnsprofil under kväve
ZonTemperatureTimeO₂ Målförvärmning150--180°C60--90 sek< 5000 ppmBlötläggning180--210°C60--90 sek< 2000 ppmÅterflödestopp (SAC305)240--250°C30--100°C30--60 sek ppm--60 sek. ramp --- Inget krav
Kritisk: Håll O₂ under 1000 ppm under återflödestoppen. Över 1500 ppm försvinner fördelen - tomrum återgår till luftåterflödesnivåer.
Kväveflödeshastighet och renhet
ParameterRekommendationRenhet99,9% minimum (3,0 grad) Daggpunkt -40°C eller lägre Flödeshastighet15--25 m³/timme (typisk 6-zonsugn)
Kostnadsuppskattning: För en typisk industrirobot PCBA på 100×150 mm tillför kväve 0,10 USD per kort vid 10 000 volym. Vid 100 000 volym sjunker kostnaden till 0,04 USD per bräda.
Testning för att validera kvävenyttan
Innan du bestämmer dig för kväve för din industrirobot PCBA, kör dessa två tester.
Tömningsjämförelse (röntgen)
1. Återflöde 20 skivor i luft, 20 skivor i kväve
2. Röntga varje bräda med 0° och 45° lutning
3. Mät hålområdet under den största termiska dynan (t.ex. motordrivrutinens IC)
4. Godkänt kriterium för kvävemotivering: Reduktion av tomrum > 50 % jämfört med luft
Tvärsnitts- och skjuvningstest
TestAir Reflow Result Nitrogen TargetIMC tjocklek (intermetallisk)1--3 µm ojämn2--4 µm likformig tomrumsdiameter> 200 µm vanlig< 100 µm sällsynt Kulskjuvhållfasthet (0,5 mm BGA)800--1000 gf1100--1300
Vanliga frågor -- Vanliga frågor om kväveåterflöde för industrirobot PCBA
F1: Förbättrar kväveåterflödet lödfogens tillförlitlighet för industrirobot PCBA som utsätts för vibrationer?
A:Ja, men bara för specifika felmekanismer. Industrirobotar upplever 5--50 grms vibrationer från servomotorer och växellådor. Två vibrationsrelaterade fel förbättras med kväve:
Kirkendall voiding-- I luftåterflöde är koppar-tenn intermetallisk (IMC) tillväxt oregelbunden, vilket skapar mikroskopiska tomrum vid gränssnittet. Under vibrationer smälter dessa tomrum samman och spricker efter 5 000–10 000 timmar. Kväveåterflöde ger enhetlig IMC (Cu₆Sn₅-skikt) utan hålrum. Vibrationstestning (20 grms, 10--2000 Hz, 100 timmar) visar att kväveleder överlever 3 gånger längre.
Lödtrötthet nära tunga komponenter-- Stora transformatorer (15×15 mm) på industrirobot PCBA upplever differentiell termisk expansion under robotuppvärmning (25°C till 85°C). I luftåterflöde koncentreras hålrum under komponenthörn där spänningen är högst. Dessa tomrum fungerar som sprickinitieringsplatser. Med kväve fördelar hålfria fogar spänningen jämnt.
Kvantitativ förbättring-- Testning av accelererad livslängd (termisk chock -40°C till +125°C, 1000 cykler + samtidig vibration) visar:
- Luftåterflödesfogar: 12 % spruckna eller misslyckade
- Kväveåterflödesfogar: 1,5 % spruckna
Dock, kväve fixar inte dåligt utformad dyngeometri eller felaktiga stencilöppningar. Optimera alltid dem först och tillsätt sedan kväve.
F2: Vilken tomhetsprocent är acceptabelt för industrirobot PCBA-effektsteg, och kan kväve uppnå det?
A:För industrirobot PCBA-effektsteg (motordrifter, IGBT, MOSFETs) beror acceptabel tömning på den termiska belastningen. Det finns tre nivåer:
Nivå 1 -- Hög effekt (kontinuerlig > 20A per FET)
Acceptabelt tomrumsområde: < 5 %. Enkelt hålrumsdiameter: < 0,2 mm. Detta kan endast uppnås med kväveåterflöde (1000 ppm O₂) plus vakuumåterflöde (tillval). Utan kväve är typiska hålrum 15--25 %.
Nivå 2 -- Medium effekt (10--20A topp, intermittent)
Acceptabelt tomrumsområde: < 10 %. Inget enskilt hålrum > 0,5 mm. Kväveåterflöde uppnår konsekvent 5--8 % tomrum. Luftåterflödet ger 12--18 % -- ofta marginellt men går över om termisk simulering tillåter.
Nivå 3 -- Låg effekt (< 5A, signal-IC)
Acceptabelt tomrumsområde: < 25 %. Tomrum har minimal termisk påverkan. Kväve är onödigt. Luftåterflöde räcker.
Kan kväve uppnå nivå 1 utan vakuum?Nej - enbart kväve når 5--8% minsta hålrum på grund av instängda flussgaser. För tomrum under 5 % (kritiskt för SiC MOSFETs eller GaN-enheter) behöver du vakuumåterflöde (avlägsnar gaser efter att lodet smält). Kväve + vakuum uppnår 1--3% tomrum.
Testprotokoll för industrirobot PCBA: Mät tomrum på 10 brädor. Om genomsnittet är > 15 %, tillsätt kväve. Om medelvärde 8--15 % och effektförlust < 2W per komponent, är luft acceptabelt. Om < 8 % krävs, specificera kväve plus stenciloptimering (vias i termoplattan för att frigöra flöde).
F3: Kan jag konvertera min befintliga luftåterflödesugn till kväve för produktion av industriella robot-PCBA?
A:Ja, men med tre icke förhandlingsbara modifieringar. Många tillverkare försöker en partiell konvertering och misslyckas.
Modifiering 1 -- Ugnstätning
Luftåterflödesugnar har luckor vid ingångs-/utgångsgardiner och mellan zoner. Kvävets renhet kräver syreinsläpp < 50 L/minut. Installera:
- Tvålagers magnetiska gardiner (ersätter enkla kedjor)
- Övertryckskontroll (1--2 mm H₂O inuti ugnen)
- Täta alla åtkomstpaneler med högtemperatursilikonpackningar
Utan tätning kommer du att förbruka 3--5 gånger mer kväve (kostnad $0,30--$0,50 per bräda) och fortfarande ha 5000 ppm O₂ vid topp - värre än en korrekt inställd luftugn.
Modifiering 2 -- Syreövervakningssystem
Installera två zirconia O₂-sensorer: en i förvärmningszonen, en i återflödestoppzonen. Sensorer måste kalibreras varje månad. Många industrirobot-PCBA-tillverkare hoppar över kalibrering och undrar sedan varför tömning returnerar.
Modifiering 3 -- Transportör och smörjning
Standardsmörjmedel för ugnstransportörer förångas i kväve (frånvaro av syre ändrar nedbrytningstemperaturen). Använd fett perfluorpolyeter (PFPE). Kester eller Klüber märken. Standardsmörjmedel kommer att förorena brädan och skapa lödkulor.
Konverteringskostnad och tidslinje:
- Utrustning: $8 000--$15 000 (tätningar, gardiner, sensorer, flödeskontroller)
- Installation: 2 dagars driftstopp
- Kvävetillförsel: vätsketank eller PSA-generator ($300--$500/månad leasing)
- Återbetalningstid för industrirobot PCBA volym > 50 000/år: 6--8 månader (från minskad omarbetning och fältretur)
Konvertera inteom din årliga volym är under 20 000 brädor. Använd en kontraktstillverkare som redan har kväveåterflöde istället.
Beslutsmatrix – Ska du använda kväve?
FaktorAir Reflow Tillräckligt kväve Rekommenderas Termiska kuddar > 25 mm²NejJaKomponenter med exponerad kopparbas (QFN, DFN)NejJaBGA-delning < 0,8 mmNejJaRobot PCBA i drift > 60°C omgivningNejJaFälttillförlitlighetsmål < 0,50% AC-fri sålda mål < 0,50% AC (Sad fritt) inget rent fluxIbland För stora skivor Volym < 10 000 skivor/år Ja Nej (kostnadseffektivt)
Slutlig rekommendation
Kväveåterflöde är klart meningsfullt för industrirobot PCBA som innehåller:
- Stora termiska kuddar (> 25 mm²)
- BGA eller QFN med exponerade dynor
- Alla effektsteg som förbrukar > 5W per komponent
- Tillförlitlighetskrav < 1 % fältfel under 5 år
Kväve är inte meningsfullt för enkel, lågeffekt industrirobot PCBA (sensorgränssnitt, I/O-kort) med små komponenter och inga termiska utmaningar.
Praktiska råd: Kör ett försök med 100 brädor i kväve. Röntgentömning. Jämför med dina nuvarande luftåterflödesresultat. Om tomrummet minskar med mer än 50 %, använd kväve. Om mindre än 30 % reduktion är din flödes- eller stencildesign det verkliga problemet - fixa dem först.
