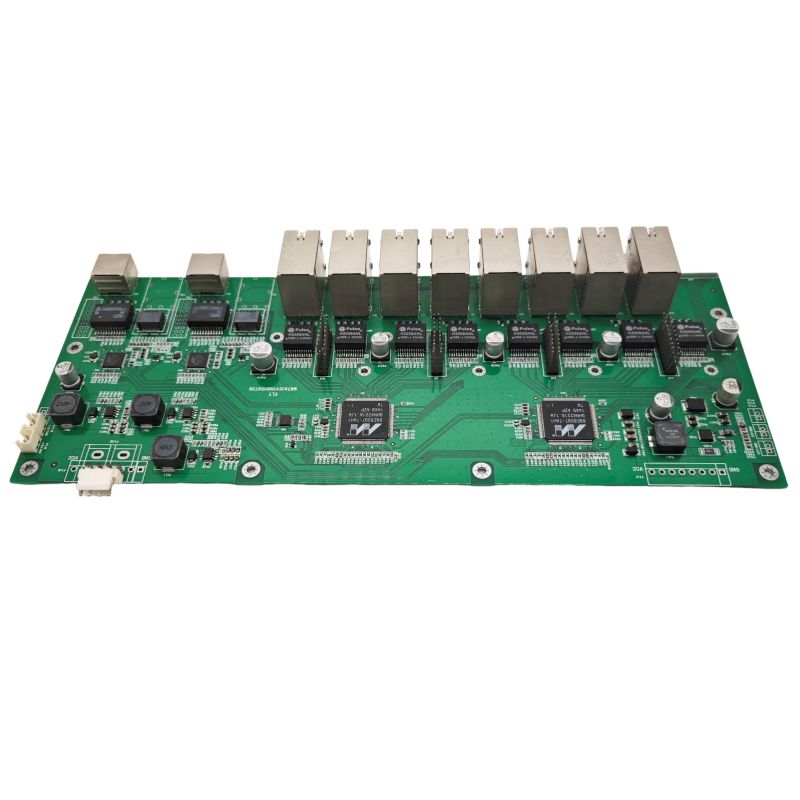

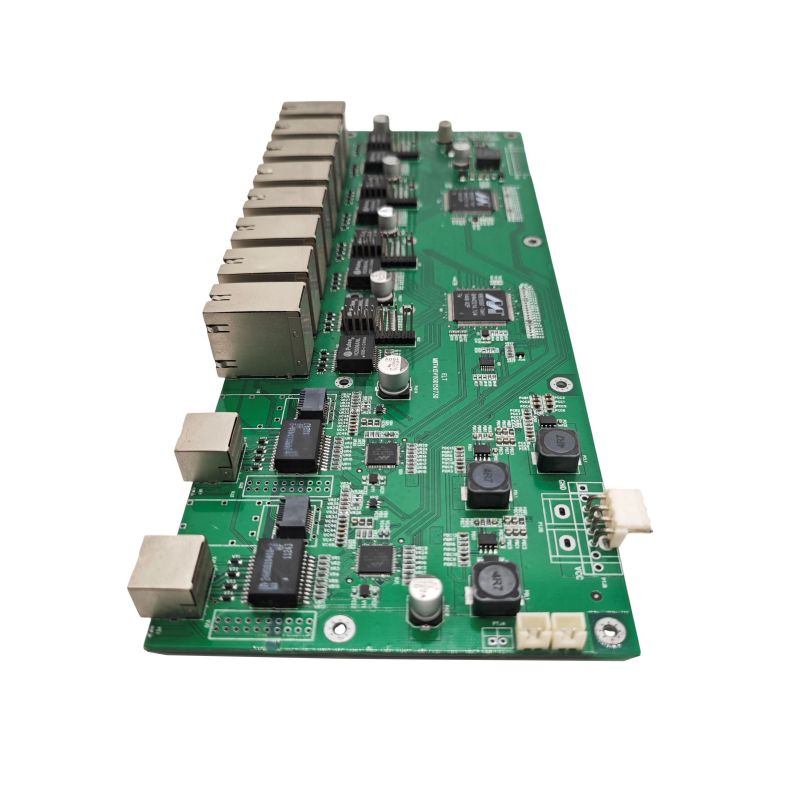

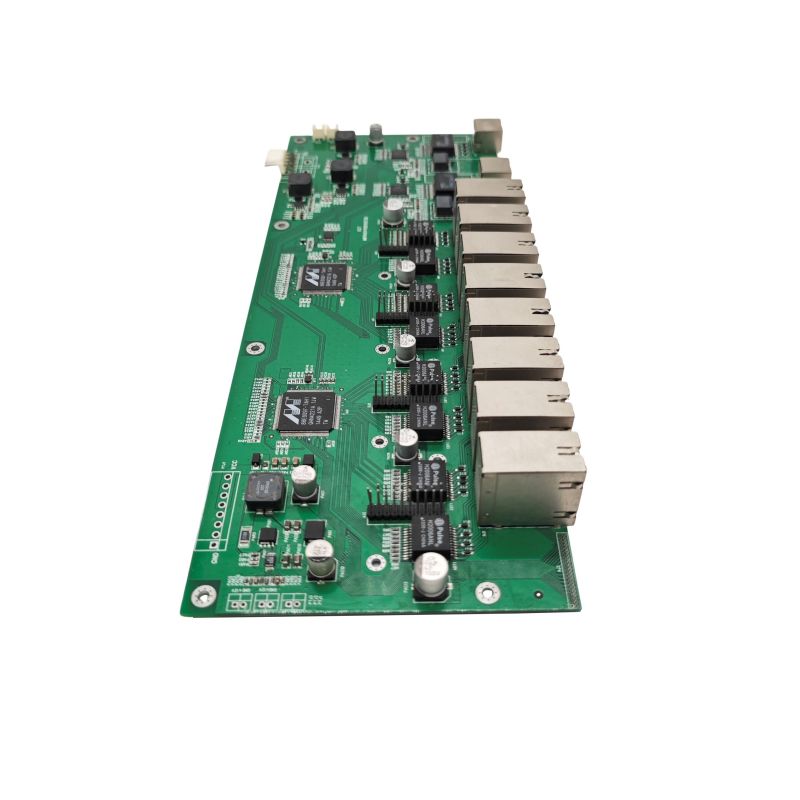

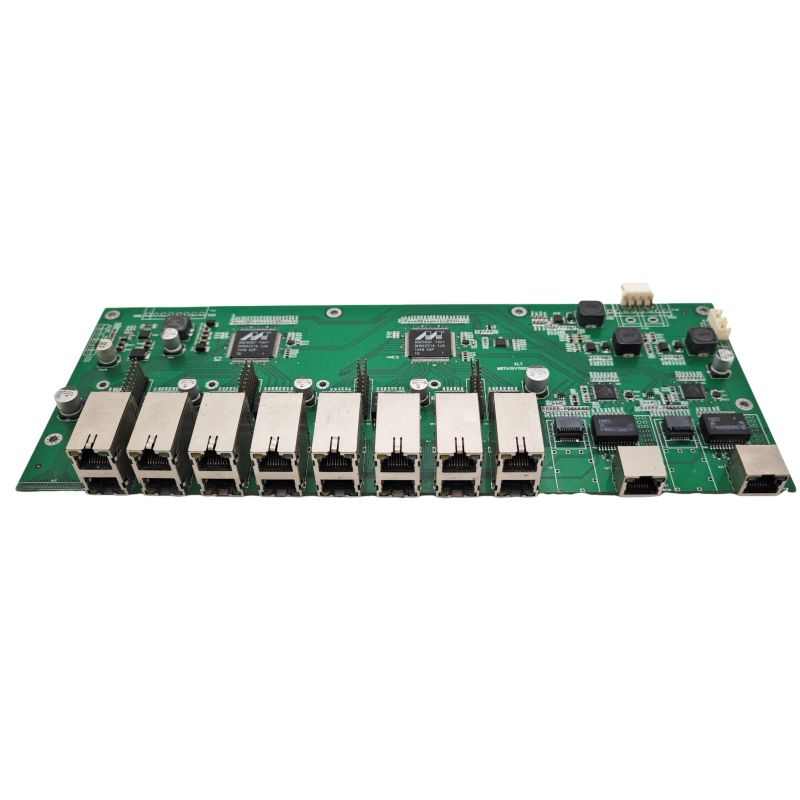

Optisk transceiver PCBA

Unixplore Electronics har åtagit sig att designa och tillverka högkvalitativa optiska transceiver PCBA i Kina, som har klarat ISO9001:2015-certifieringen och PCB-monteringsstandarden IPC-610E, och används ofta i olika Ethernet-enheter för hem- och industriapplikationer.

Modell:UE-156

Skicka förfrågan

Produktbeskrivning

Strategier för inköp av kvalitetsfabrik för dina optiska transceiver PCBA-projekt

Om du letar efter ett omfattande urval av Kinatillverkade optiska sändtagarePCBA, Unixplore Electronics är din ultimata källa. Deras produkter är mycket konkurrenskraftiga och kommer med förstklassig service efter försäljning. Dessutom söker de aktivt efter ömsesidigt fördelaktiga partnerskap med företag från hela världen.

När du letar efter en lämplig optisk transceiver PCBA-fabrik kan du överväga följande aspekter:

Fabrikserfarenhet och styrka:Förstå fabrikens bearbetningserfarenhet och styrka i PCBA, se om den har ett professionellt tekniskt team och avancerad utrustning och om den har relevanta certifieringar och kvalifikationer.

Fabrikens kvalitetskontrollsystem:Förstå fabrikens kvalitetsledningsåtgärder, produktionsprocesser och kvalitetskontrollsystem för att säkerställa att gjuteriet kan producera högkvalitativa optiska transceiver PCBA efter behov.

Fabrikens produktionskapacitet och leveranstid:Förstå fabrikens produktionskapacitet och leveranstid för att se om den uppfyller dina behov och krav.

Service:Välj en fabrik med bra tjänster, såsom underhåll efter försäljning, etc.

Pris:Välj en fabrik med ett lämpligt pris baserat på dina faktiska behov och budget.

När det gäller att hitta fabriker kan du sålla bort kraftfulla fabriker genom att delta i industriutställningar, söka på internet, konsultera industriinsiders etc. Efter att ha förstått fabrikens grundläggande situation, genomför djupgående utbyten och förhandlingar för att välja den mest lämpliga fabrik. Dessutom måste ett kontrakt undertecknas för att klargöra villkoren för samarbete, kvalitetsstandarder, priser och andra detaljer.

UNIXPLOREger nyckelfärdig ett enda stoppkontrakt för elektronisk tillverkningstjänstför ditt 5G Router PCBA-projekt. Kontakta oss gärna för ditt styrelsebygge. Vi kan citera24 timmarefter att vi tagit emot dinGerber filochBOM lista.

Optisk transceiver PCBA Tillverkning

* Gerber-fil och BOM-lista tillhandahålls av klienten
* Tom PCB tillverkad, komponenter köpta av oss
* PCB tillverkning med delar färdigmonterade
* 100 % funktionstestad OK före leverans
* RoHS-kompatibel, blyfri tillverkningsprocess
* Snabb leverans, med oberoende ESD-paket
* Ett stoppelektronisk tillverkningstjänstför PCB design, PCB layout, PCB tillverkning, komponentanskaffning, PCB SMT och DIP montering, IC programmering, funktionstest, förpackning och leverans

Unixplore PCB & PCB monteringskapacitet

Parameter	Förmåga
Skikten	1-40 lager
Monteringstyp	Genomgående hål (THT), ytmontering (SMT), blandat (THT+SMT)
Minsta komponentstorlek	0201(01005 Metrisk)
Maximal komponentstorlek	2,0 tum x 2,0 tum x 0,4 tum (50 mm x 50 mm x 10 mm)
Komponentpakettyper	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, etc.
Minsta Pad Pitch	0,5 mm (20 mil) för QFP, QFN, 0,8 mm (32 mil) för BGA
Minsta spårbredd	0,10 mm (4 mil)
Minsta spåravstånd	0,10 mm (4 mil)
Minsta borrstorlek	0,15 mm (6 mil)
Maximal brädstorlek	18 tum x 24 tum (457 mm x 610 mm)
Brädets tjocklek	0,0078 tum (0,2 mm) till 0,236 tum (6 mm)
Skivmaterial	CEM-3, FR-2, FR-4, High-Tg, HDI, Aluminium, High Frequency, FPC, Rigid-Flex, Rogers, etc.
Ytfinish	OSP, HASL, Flash Gold, ENIG, Gold Finger, etc.
Lödpasta typ	Blyhaltig eller blyfri
Koppartjocklek	0,5 OZ – 5 OZ
Monteringsprocessen	Återflödeslödning, våglödning, manuell lödning
Inspektionsmetoder	Automatiserad optisk inspektion (AOI), röntgen, visuell inspektion
Testmetoder internt	Funktionstest, sondtest, åldringstest, hög- och lågtemperaturtest
Handläggningstid	Provtagning: 24 timmar till 7 dagar, masskörning: 10 - 30 dagar
PCB Monteringsstandarder	ISO9001:2015; ROHS, UL 94V0, IPC-610E klass ll

Unixplore Value-Added EMS-tjänst

● IC-förprogrammeringstjänst med fil i formatet HEX,ELF och BIN.
● Optisk transceiver PCBA Funktionstestfixtur anpassad efter kundens testkrav
● Lådbyggnadsservice inklusive tillverkning av plast- och metallfodral och delar
● Konform beläggning inklusive selektiv lackbeläggning, ingjutning av epoxiharts
● Kabelnät och kabelmontage
● Färdig produktmontering inklusive kartong, skärm, membranomkopplare, märkning och skräddarsydd kartong- eller butiksförpackning.
● Olika tredjepartstester för PCBA är tillgängliga på begäran
● Produktcertifieringshjälp

PCBA-produktionsprocedur
