Vad är förfarandet för att producera massagepistol PCBA: En 20-årig tillverkningsguide

Massagepistol PCBA-produktion kräver hög strömhantering, borstlös motorkontroll och användarsäkerhet. Efter två decennier av tillverkning av motordriven elektronik har jag sett konstruktioner överhettas, tappa hastighet under belastning eller skapa batteririsker. Denna steg-för-steg procedur täcker hela produktionsarbetsflödet från komponentval till sluttest.

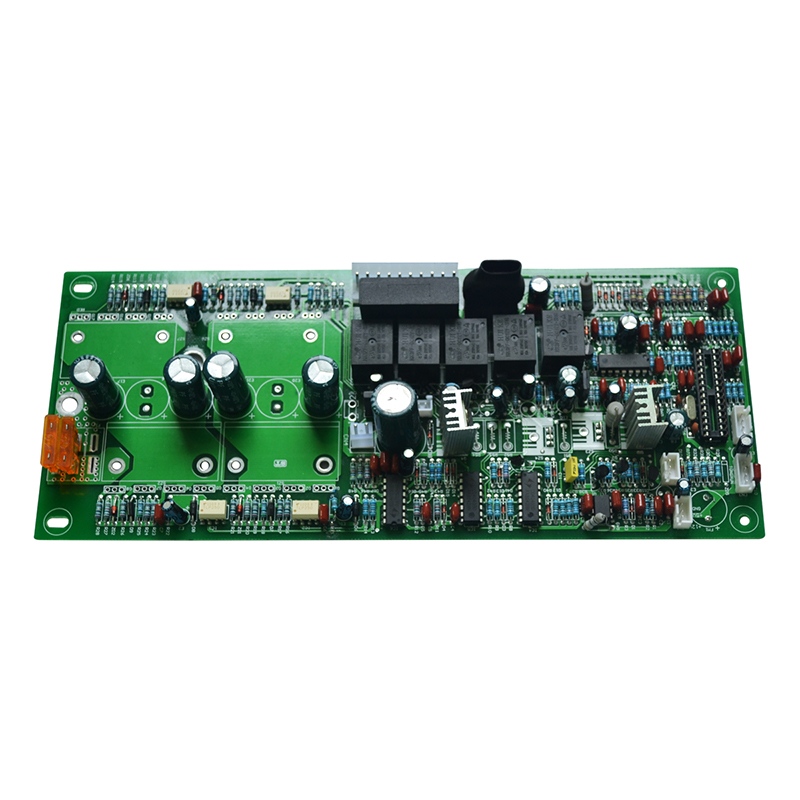

Standard produktionsflöde för massagepistol PCBA

Varje massagepistol PCBA följer en 9-stegssekvens. Om du hoppar över ett steg ökar fältfelfrekvensen.

Steg 1 – Komponentanskaffning och inkommande inspektion

Test: Prova 50 MOSFET från varje parti. Mät Rds(on) vid 25°C och 80°C. Avvisa partier som överstiger 7 mΩ vid hög temperatur.

Steg 2 – Lödpasta stencil och utskrift

Kritiskt: Använd stegstencil – 0,12 mm tjock under MOSFETs, 0,10 mm under MCU och sensorer. Enbart en tjocklek orsakar antingen öppningar eller broar.

Steg 3 – SMT-montering och återflöde

• Placeringsordning: Hallsensorer → passiva → MOSFETs → MCU → kontakter
• Återflödesprofil: Topp 245°C i 10 sekunder (blyfri)
• Kväveatmosfär – Krävs för QFN-paket (MCU, grinddrivrutin)
• Röntgeninspektion – Obligatorisk för kontroll av hålrum under MOSFET-kuddar (tomrum < 20 %)

Steg 4 – Selektiv lödning för genomgående hålkomponenter

Massagepistol PCBA behöver ofta genomgående delar för mekanisk styrka:

Flöda inte om genomgående delar. Deras plastkroppar smälter i ugnen på 245°C.

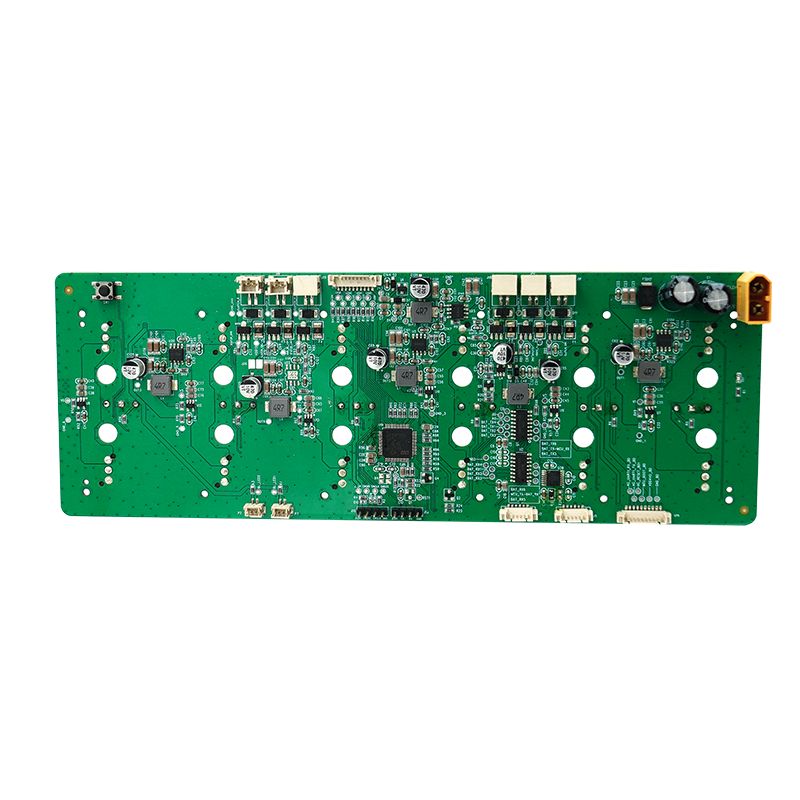

Motordrivkretsdesign för massagepistol PCBA

Motordrivningssektionen bestämmer hantering av stoppström och batteridriftstid.

Trefas borstlös DC (BLDC) motordrivning

Termisk design: Varje MOSFET avleder upp till 2W vid 20A. Använd termiska vias (9 per MOSFET) som ansluts till botten av koppar (minst 2 oz).

Strömhantering för batteri och laddning

Kritisk säkerhet: Använd två oberoende överströmsskyddsvägar – en i grinddrivrutinen, en i batteriskydds-IC. Ett enstaka fel får inte tillåta motorn att gå utan kommando.

Firmware programmering och kalibrering

Ingen massagepistol PCBA lämnar produktionen utan full kalibrering.

Programmeringssekvens

1. Bootloader flash – via SWD eller UART (5 sekunder)
2. Kalibreringskonstanter – lagras i EEPROM eller MCU flash
3. Hastighetssökningstabell – PWM duty vs target RPM (12 poäng)
4. Tröskelvärde för stoppdetektering – strömgräns inställd på 22A ± 1A

Kalibreringsparametrar lagrade per kort

Varför kalibrering är viktigt: Utan Hall-kalibrering per bord producerar motorn ett hörbart gnäll vid låga hastigheter. Användare avvisar massagepistoler som låter defekta.

Montering och mekanisk integration

PCBA är värdelös om den inte passar i handtaget eller avleder värme.

Kylfläns och termiskt gränssnitt

Test: Kör massagepistol PCBA vid 2800 RPM i 30 minuter. MOSFET-höljets temperatur måste hålla sig under 85°C.

Dragavlastning av tråd och anslutning

• Batteritrådar – Lödade sedan limmade med silikon (förhindrar flextrötthet)
• Motorfasledningar – JST-kontakt med låsspärr (minst 20 cykler)
• Button flex kabel – ZIF-kontakt, 0,5 mm delning, limmad efter insättning

Produktionstestning och kvalitetskontroll

Varje massagepistol PCBA måste klara dessa fem tester innan montering.

Inbrännings- och vibrationstest

Prov 5 % av produktionen för:

• 6 timmar vid 2400 RPM – övervaka MOSFET-temperaturen via MCU-sensor
• Slumpmässig vibration – 5 grms, 30 minuter (simulerar ett tappat verktyg)
• Laddnings-urladdningscykel – 3 cykler (verifierar skydds-IC)

FAQ – Vanliga frågor om massagepistol PCBA-produktion

F1: Vad får massagepistol PCBA att tappa kraft under kroppstryck?

S: Den primära orsaken är otillräcklig gate-drivstyrka för high-side MOSFETs. När trycket ökar motorbelastningen försöker BLDC-styrenheten att öka strömmen. Om bootstrap-kondensatorn (som driver high-side gate-drivrutinen) är underdimensionerad, sjunker gate-spänningen under MOSFET:s tröskelvärde, vilket ökar Rds(on) från 4 mΩ till 20 mΩ. Detta skapar en termisk runaway loop:

Spänningsfall → lägre grinddrift → högre motstånd → mer värme → ytterligare motståndsökning

Fixeringen kräver tre ändringar på massagepistolens PCBA:

1. Bootstrap kondensatorvärde – Använd minst 220 nF (många konstruktioner använder 47 nF). Beräkna baserat på grindladdning: C_boot = (Q_g × 10) / ΔV. För typiska MOSFET:er (Q_g = 30 nC) ger 220 nF säker marginal.
2. Grinddrivrutinens toppström – Välj drivrutin med 1,5A sink/källa-kapacitet (t.ex. DRV8320). Svaga förare (0,5A) kan inte ladda bootstrap-locket under höga PWM-driftcykler.
3. Bootstrap-diod – Använd ultrasnabb diod (trr < 50 ns). Standard 1N4148 har 4 ns återhämtning men endast 100 mA klassificering – otillräcklig för massagepistol PCBA som körs på 20 kHz PWM. Byt till BAS3007 (1A, 10 ns).

Efter dessa modifieringar förblir stoppströmmen stabil vid 22A även med 15 kg pålagt kroppstryck.

F2: Hur förhindrar jag batteriskydd IC falska utlösare på massagepistol PCBA?

S: Falska utlösare uppstår när motorkommuteringsljud kopplas in i strömavkänningslinjen på batteriskydds-IC. BLDC-motorns fasomkoppling skapar 1 µs strömspikar upp till 50A – för snabba för att skydds-IC ska kunna skilja från en kortslutning. Tre hårdvarufixar löser detta:

Lågpassfilter på sensoringång – Installera ett RC-filter (10Ω + 1 µF keramik) direkt på skydds-IC:s CS+-stift. Hörnfrekvens = 16 kHz. Detta passerar medelström (20–30A) men blockerar 200 kHz kommuteringsspikar.

Separat avkänningsmotståndsjord – Kör ett dedikerat Kelvin-spår från shuntmotståndets negativa terminal till skydds-IC:s CS-pin. Dela inte denna jord med MOSFET-källströmmar. Även 1 mΩ delad spår genererar 50 mV falsk signal vid 50A.

Justering av fördröjningstimer – Programmera skydds-IC:s överströmsfördröjning till 100 µs (förutsatt att din IC stöder det). De flesta PCBA-designer för massagepistoler använder en fördröjning på 10 µs från batterireferensdesigner. Kommutationsspikar varar bara 2–3 µs. En 100 µs fördröjning ignorerar dem medan de fortfarande reagerar på sanna kortslutningar (>50 µs varaktighet).

Test med oscilloskop: Sond CS+ medan motorn går med maximal belastning. Spikes måste förbli under skydds-IC:s utlösningströskel (vanligtvis 50 mV för 50A shunt). Om topparna överskrider tröskeln, öka filterkapacitansen till 2,2 µF.

F3: Vad är det korrekta förfarandet för att programmera flera PCBA-kort för massagepistoler i produktion?

S: En programmeringsprocedur i fyra steg förhindrar förväxlingar och minskar programmeringstiden med 75 % jämfört med en blinkning en och en.

Steg 1 – Pre-SMT-programmering (valfritt för stora körningar)

Använd en gängprogrammerare (t.ex. Elnec BeeProg) för att flasha starthanteraren till MCU:er före placering. Detta fungerar endast för MCU:er med extern blixt (QFN-paket med stift exponerade). Avvisa alla chip som misslyckas med verifiering – billigare än att omarbeta placerade kort.

Steg 2 – In-system programmering efter SMT

Placera en programmeringspogo-stiftfixtur (6 stift: SWDIO, SWCLK, 3.3V, GND, RESET, BOOT0). Använd en flerkanalsprogrammerare (8 eller 16 kort samtidigt). Måltid: 45 sekunder per bräda inklusive verifiering.

Steg 3 – Kalibreringsstation (mest kritisk)

Efter programmering flyttar du brädor till en kalibreringsfixtur som innehåller en riktig massagepistolmotor med optisk kodare. Fixturen leder varje massagepistol PCBA genom:

• Hallinriktning (justerar automatiskt elektrisk vinkel)
• Hastighetslinjäritet (registrerar PWM vs RPM-tabell)
• Strömgräns (ökar belastningen tills 22A tripp)

Lagra dessa 12 kalibreringskonstanter i en skyddad MCU-blixtsektor. Skivor utan kalibrering producerar inkonsekventa hastighetsramper.

Steg 4 – Spårbarhet

Skriv ut en 2D Data Matrix-kod på varje PCBA som innehåller:

• Kod för tillverkningsdatum (YYWW)
• Kalibreringskontrollsumma
• MOSFET partinummer (från inkommande inspektion)

Skanna denna kod under slutmonteringen. Om ett fältfel inträffar kan du spåra till en specifik komponentsats och endast omarbeta berörda enheter.

Produktionsutbytesmål för massagepistol PCBA

En korrekt tillverkad massagepistol PCBA levererar 2800 RPM under belastning, stängs av på stall inom 500 ms och överlever 500 laddningscykler. Följ denna procedur, granska varje steg, och dina produkter kommer att överträffa konkurrenter som hoppar över kalibrering eller underspecificerar gate drive.
