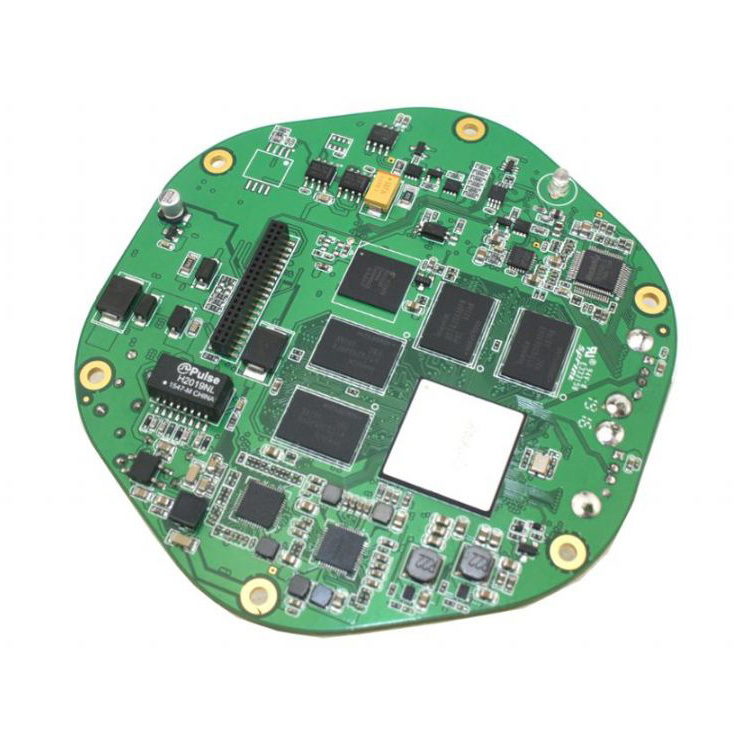

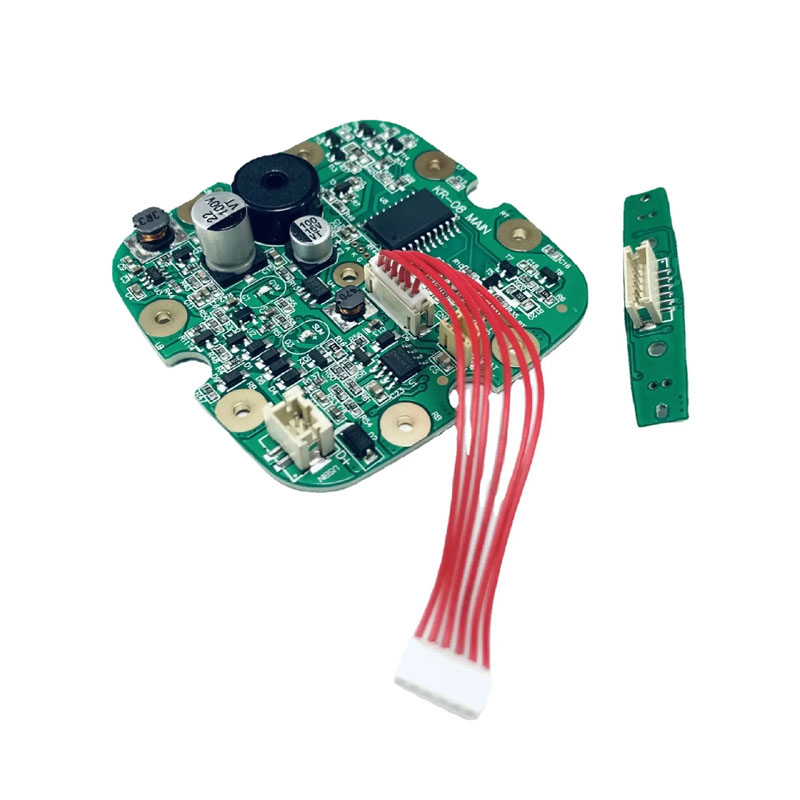

Vattentråd PCBA

Miljökrav och klassificeringar

En vattentråd fungerar i extrema badrumsmiljöer som kännetecknas av direkta vattenstänk, hög omgivande ånga och aggressiva kemikalieexponeringar, såsom tandkräm och rester av munvatten. Standardelektronik ger efter för korrosion, parasitiska läckströmmar och elektriska kortslutningar under dessa förhållanden.

Våra konstruerade PCBA-lösningar är speciellt byggda för att motstå dessa allvarliga miljöpåfrestningar, vilket garanterar en pålitlig 3-årig produktlivscykel.

Reducering av substratrisker

Nödvändiga certifieringar Inbyggd: Alla tillverkningar av PCBA för vattenflosser följer globalt föreskrivna apparatföreskrifter: IEC 60335-1 (Säkerhet för hushållsapparater), UL 60730-1 (Automatiska elektriska kontroller), IPX4/IPX7 Minimal Ingress Protection och REACH/RoHS kemikalieresistensstandarder för våta miljöer.

Val av baslaminat och koppararkitektur

Valet av baslaminat definierar långvarig PCBA-integritet under kontinuerlig fuktexponering. Standard FR-4 absorberar lätt vattenånga genom råskurna brädkanter och pläterade via fat, vilket leder till katastrofala konduktiva anodiska filament (CAF) kortslutningar inom 12 månader.

Laminatkvaliteter jämfört

• Standard FR-4: Vattenabsorption 0,10%–0,20%, TG 130°C–140°C. Endast lämplig för torra områden. Undvik för vattentrådsapplikationer eftersom det utlöser snabbt CAF-fel.

• Hög TG FR-4 [Vårt urval]: Vattenabsorption 0,08 %–0,12 %, TG 170°C. Idealiskt val för fuktiga, intermittenta fuktprofiler.

• Halogenfri hög TG FR-4 [Rekommenderas]: Vattenabsorption 0,05%–0,08%, TG 150°C. Miljövänlig konstruktion med utmärkt motståndskraft mot fukt.

• Polyimid: Vattenabsorption 0,02%–0,04%, TG 250°C. Premiumalternativ för permanent våtexponering eller stela flexzoner.

Kopparvikt och plätering Specifikationer

• Yttre lager koppar: Minst 1 oz (35 µm) för att ge en optimerad anti-korrosionsmarginal.

• Inre lager koppar: Minst 0,5 oz (18 µm) för att säkra signalintegriteten mot interna motorstörningar.

• Pläterade genomgående hål (PTH): Minst 25 µm kopparpläteringstjocklek inuti faten för att bilda en hermetisk, lufttät fuktförsegling.

• Ytfinish: Använder strikt ENIG (Electroless Nickel Immersion Gold). Vi förbjuder helt och hållet HASL (Hot Air Solder Leveling) för PCBA med vattenflosser eftersom den exponerade tenn-blylegeringen korroderar i munvattenångorna inom 90 dagar.

Layer Stack-Up och mekanisk design

Beroende på din produktarkitektur levererar vi skräddarsydda flerskiktskonfigurationer för att bekämpa högfrekvent pumpbrus (EMI) och strukturella avståndsgränser:

• Basic Tier (endast knapp och pump): Formulerad på ett optimerat 2-lagers High TG FR-4-substrat, som balanserar kostnadseffektivitet med högkvalitativt industriellt fuktskydd.

• Smart/Premium Tier (trycksensor, LCD/LED-skärm, Bluetooth, USB-C snabbladdning): Konstruerad med en 4-lagers stapling. De dubbla interna solida jordplanen skyddar känsliga MCU-signaler från pumpens EMF och fungerar som ett definitivt fysiskt block mot intern fuktdiffusion.

Tjocklek och rigid-flex integration

• 1,0 mm tjocklek: Designad för kompakta, ergonomiska handhållna handtag som kräver strukturell smidighet och fallmotstånd.

• 1,6 mm tjocklek: Designad för basstationer för bänkskivor; erbjuder maximal styvhet och lägsta diffusionshastighet för naturlig vattenånga.

• Rigid-Flex PCB Specialisering: För ultra-premium kompakta handtag stödjer vi rigid-flex konstruktion där batteriet ansluts via en flexibel polyimidsvans skyddad med ett täckskikt. Detta eliminerar felbenägna ledningsnät och uppgraderar den totala IPX-klassificeringen avsevärt.

Dual-Defense: Konform beläggning och komponenttätning

Robotic Selective Conformal Coating

Även det bästa underlaget kräver en lufttät ytbeläggning för att överleva den dagliga fuktigheten i badrummet.

• Precision Multi-Axis Automated Spraying: Våra automatiserade robotlinjer applicerar ett enhetligt skyddande lager samtidigt som de exakt maskerar områden som måste förbli obelagda, såsom Type-C-portar, batterikontakter och summerportar.

• UV-inspektion med 0,1 % fluorescerande färgämne: Ett specialiserat UV-indikatorfärgämne blandas in i beläggningen, vilket gör det möjligt för höghastighets optiska automatiserade skannrar att verifiera en enhetlig minsta tjocklek på 25 µm utan hål i hål.

Specifikationer för tätning av gränssnitt på komponentnivå

1. USB-C-port: Försedd med en kompressionspackning av silikon och gummilock, vilket uppnår IPX4-tätning när porten är stängd.

2. Taktila omkopplare: Övergjutna med en robust gummistövel över kupolen för att träffa IPX5-lokaliserat intrångsförsvar.

3. Pumpkontakt: Helt omsluten via fyllning av epoximassa för komplett IPX7 tillfälligt nedsänkningsskydd.

4. Laddningskontaktstift (Pogo-stift): Strikt specificerat med minst 30 µ tum tung guldplätering (hårt guld) och O-ringstätningar. Standardförnicklade stift korroderar och misslyckas inom 6 månader efter daglig laddning i ett vått badrum. Våra tunga guldflikar klarar 20 000 våta anslutningscykler utan försämring av kontaktmotståndet.

Strikt testflöde för produktionskvalitet

Varje tillverkad lot av Unixplore vattentråds-PCBA måste klara en serie intensiva kvalitetskontroller av fuktsimulering innan de skickas:

1. Fuktighet Miljöblötläggning: 48 timmar vid 40°C och 93 % RH (icke-kondenserande). Godkänd kriterier: Ingen synlig oxidation; Isolationsmotstånd (IR > 10 MΩ) mellan två valfria nätverk.

2. IPX4 vattenspraytest: 10 minuters kontinuerlig oscillerande rörspray med flera vinklar för att verifiera noll vätskeinträngning under beläggningsskikten.

3. Kontroll av högspänningsisolering: Applicering av 500V DC mellan primärbatteripolerna och jordplanet för att bekräfta IR > 50 MΩ efter fuktighet.

4. Funktionsverifiering efter stress: Aktivering av helcykel under belastning. Noll återställning av mikrokontroller (MCU), timing-stamning eller falskstart tolereras.

Tekniska FAQ och tekniska kort

Kan jag använda standard FR-4 för en vattentråd PCBA om jag applicerar ett tjockt lager av konform beläggning för att minska kostnaderna?

A: Absolut inte. Detta är en vanlig tillverkningsfälla som leder till höga fältavkastningshastigheter. Konform beläggning kan inte täta tre kritiska vägar:

1. Obelagda Via Barrels: Vattenånga färdas i sidled in i den inre glasfiberväven av standard FR-4 via kapillärverkan och når komponentkuddarna underifrån. Efter upprepade luftfuktighetscykler bildas vita ledande saltrester som överbryggar komponenter.

2. Fräsade kanter (Edge Wicking): Brädfräsning lämnar råa laminatkanter exponerade. Ytspänning gör att beläggningar dras tillbaka från skarpa hörn och lämnar 0,5 mm mikrogap där badrumsångan kommer in.

3. Komponentundersidor: Beläggning täcker det yttre skalet men kan inte penetrera perfekt under lågprofils SMT-kondensatorer och motstånd. Instängd fukt hydrolyserar flussrester, vilket skapar jonisk kontaminering som orsakar spontana, ouppfordrade pumpstarter.

   Vår lösning: High TG FR-4 med ENIG och kantpärl-epoxidispensering ger treskiktsskydd som enkelt överlever över 3 år i 95 % RF.

Din nyckelfärdiga EMS-partner: Unixplore Electronics

När du väljer en leverantör av PCBA för vattentråd är långsiktig teknisk tillförlitlighet och strikt kvalitetskontroll avgörande. Unixplore Electronics tillhandahåller de avancerade funktionerna och den industriella infrastrukturen för att ge din design liv sömlöst:

l One-Stop Nyckelfärdiga EMS-tjänster: Vi hanterar hela din produktlivscykel, från schematisk optimering och komponent-DFM-granskning till global anskaffning av delar, SMT- och DIP-montering, firmware-programmering, funktionstestning (FCT), automatiserad konform beläggning, slutlig lådbyggnad och specialiserad förpackning.

l Certifierade kvalitetsstandarder: Hela vårt tillverkningsekosystem är certifierat enligt ISO 9001:2015, och alla elektroniska monteringsmetoder följer strikt den internationella IPC-A-610E-standarden, vilket eliminerar risken för kalla lödfogar eller felinställning av komponenter.

l Avancerad intern produktionskraft: Vi driver en antistatisk tillverkningsanläggning som spänner över 3 000 kvadratmeter, med stöd av 20 experter inom FoU och processingenjörer. Vår anläggning har:

1. 6 höghastighets Yamaha SMT produktionslinjer

2. 4 Precision DIP monteringslinjer med våglödning

3. 2 specialiserade provrum för inbränning/åldrande

4. 2 hög- och lågtemperaturtestkammare för alternerande fuktig värme, vilket säkerställer att alla miljövalideringstester görs heltäckande internt.

l Flexibel orderskalning (ingen MOQ): Våra agila produktionsramverk är optimerade för att stödja din tillväxt. Vi har en strikt No Minimum Order Quantity (No MOQ) policy, vilket gör det möjligt för oss att hantera snabba prototyptester, små pilotkörningar och stora massproduktionsvolymer med samma elitprecision.

l Global räckvidd och kommunikation: Vårt internationella tekniska säljteam talar flytande engelska, franska, ryska och arabiska. Med djup erfarenhet av att betjäna avancerade marknader, inklusive Västeuropa (35 %), Nordamerika (20 %) och Oceanien (20 %), förstår vi till fullo standarder för elektronisk säkerhetsefterlevnad för personlig vård globalt.

Kontakta oss idag: Skicka din skräddarsydda mönsterkortsdesign för vattentråd, stycklista eller DFM-förfrågningar till vår ingenjörsdisk. Vårt team kommer att tillhandahålla en omfattande tillverkningsbarhetsanalys och en optimerad nyckelfärdig offert inom 24 timmar.
